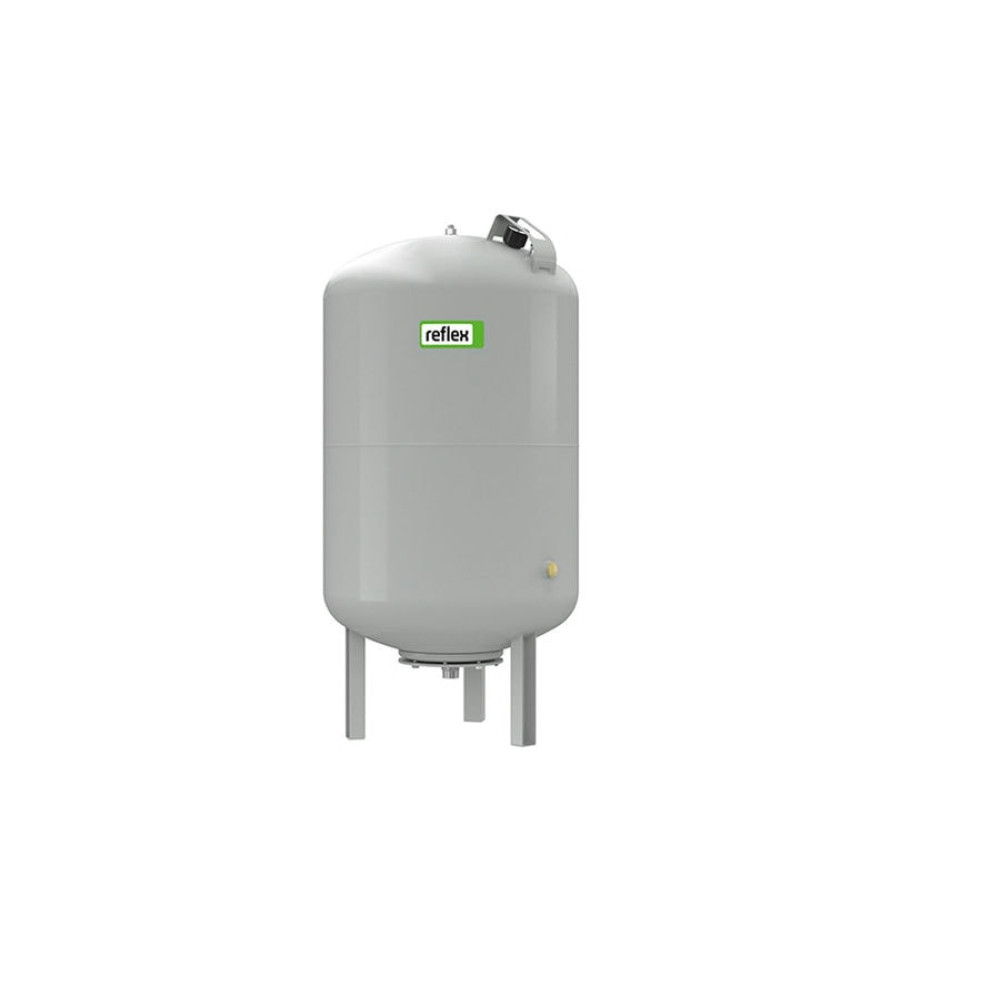

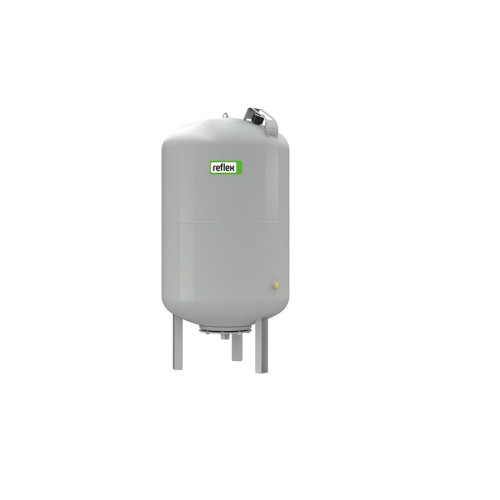

Расширительный бак Reflex G 300

Расширительный бак Reflex G 300 на 300 литров берут для закрытых систем отопления и холодоснабжения в коммерческих зданиях. Внутри стоит бутиловая мембрана по DIN EN 13831 — её можно заменить, если порвётся. Корпус металлический, разделён на две камеры: в одной вода, в другой воздух под давлением.

У нас на складе обычно проверяют давление в воздушной полости перед отправкой — заводское значение 1,5 бара. При нагреве системы расширяющаяся вода поступает через резьбовой патрубок в водяную камеру, мембрана сжимает воздух. Когда температура падает, вода выдавливается обратно. Рабочая температура до 70°C , этого хватает для стандартных теплосетей.

Из практики монтажа

Новички путают, куда ставить бак , его монтируют на обратном трубопроводе перед циркуляционным насосом. Если поставить на подачу, мембрана быстрее изнашивается от перегрева. Подсоединяют через шаровой кран с дренажом, чтобы слить воду при замене.

Главная ошибка , не выставляют давление в воздушной камере под параметры системы. Надо делать расчёт: статическое давление плюс 0,3 бара. Без этого бак не будет компенсировать расширение, и мембрана лопнет на первом запуске.

• Объём , 300 литров, хватает для котлов мощностью до 300 кВт.
• Мембрана , бутиловая, заменяемая, устойчива к гликолю.
• Патрубок , резьбовой, стандартный 1 дюйм.
• Корпус , сталь с порошковой краской, не ржавеет в сырых подвалах.
• Смотровое отверстие , есть на моделях от 1000 литров, на G 300 его нет.
