General Climate Смесительный узел Профи 3.0, 1 1/4 с эл

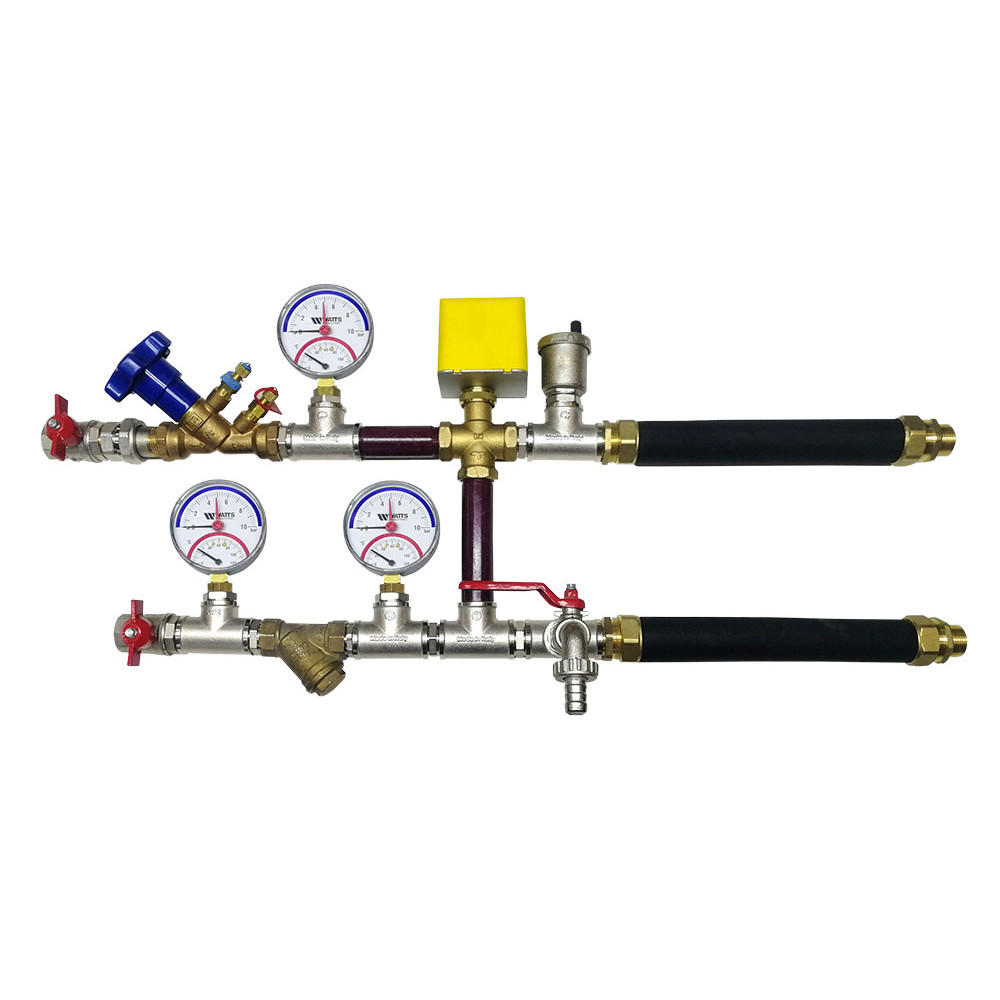

Узел обвязки ПРОФИ 3.0 от General Climate собран на базе трёхходового клапана с электроприводом на 220 В. Привод оснащён возвратной пружиной — если питание пропадёт, клапан перекроет поток сам. Это полезно на объектах, где залипание штока в промежуточном положении может дать перегрев фанкойла.

Подключение к фанкойлу делается нержавеющей гофротрубой полного сечения. Гофра уже в теплоизоляции — отдельно маты не наматываешь. Со стороны фанкойла стоят американки, так что монтажник не мучается с подгонкой резьбы. В схеме три термоманометра: до фильтра, после него и на обратке. По ним видно, забился ли фильтр и есть ли перепад на клапане.

А новички часто путают , ставят балансировочный клапан на подачу, а его место на обратке, чтобы не сбивать настройку при регулировке расхода. В этом узле всё разведено правильно.

Из практики монтажа

Собирали такую обвязку в торговом центре под потолком. Места впритык, но компактность узла позволила вписаться в нишу. Единственный нюанс , сливной кран. Если его не вывести в доступ, при обслуживании придётся отключать весь узел. Лучше сразу ставить кран с рукояткой вниз.

• Трёхходовой клапан , переключает поток между подачей и байпасом. Привод с пружиной, возврат при обесточивании.
• Балансировочный клапан , настраивает расход через фанкойл. Выставляется по паспорту системы.
• Спускник воздуха , автоматический, стравливает воздух при запуске. Без него в системе будут пузыри.
• Сливной кран , для слива теплоносителя при ремонте. Установлен в нижней точке.
• Сетчатый фильтр , защищает клапан и фанкойл от грязи. Чистят раз в сезон.
• Термоманометры , три штуки: на подаче до фильтра, после фильтра и на обратке. Контроль перепада давления.
