Гидравлическая стрелка 3 м3/час Stout

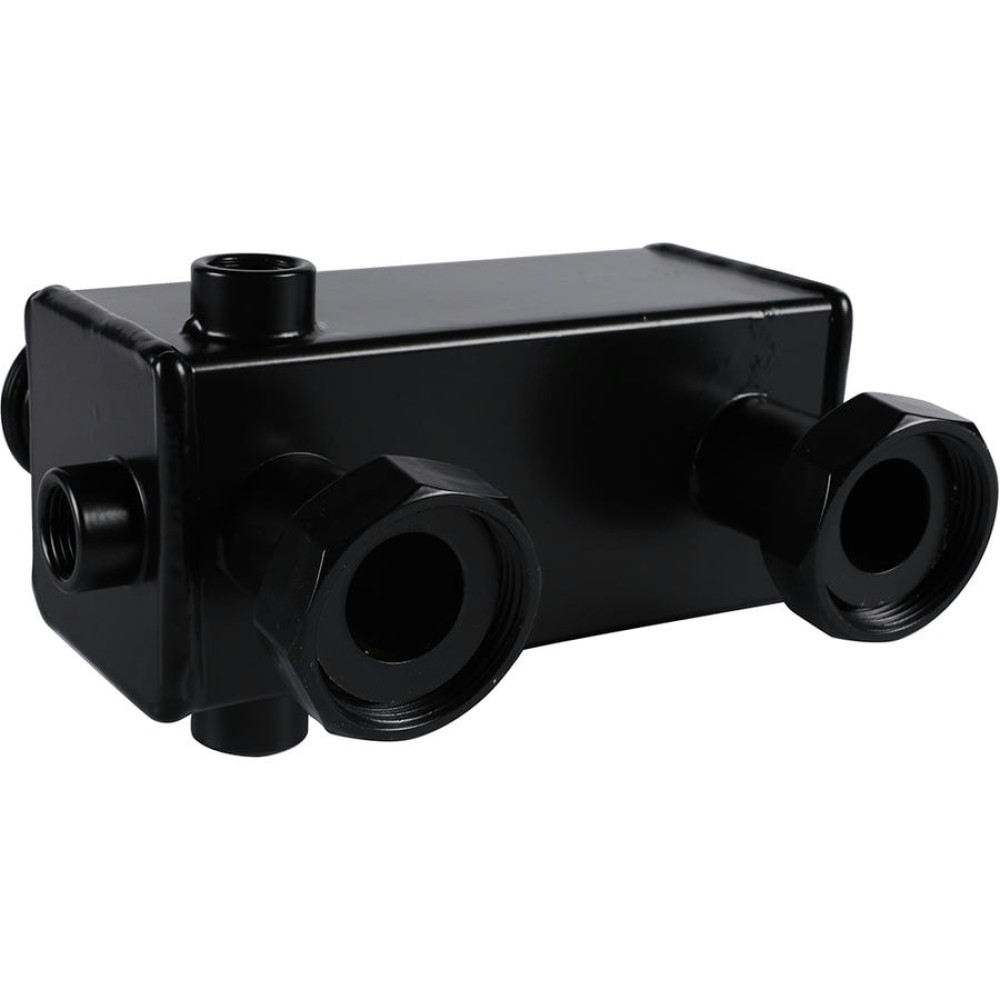

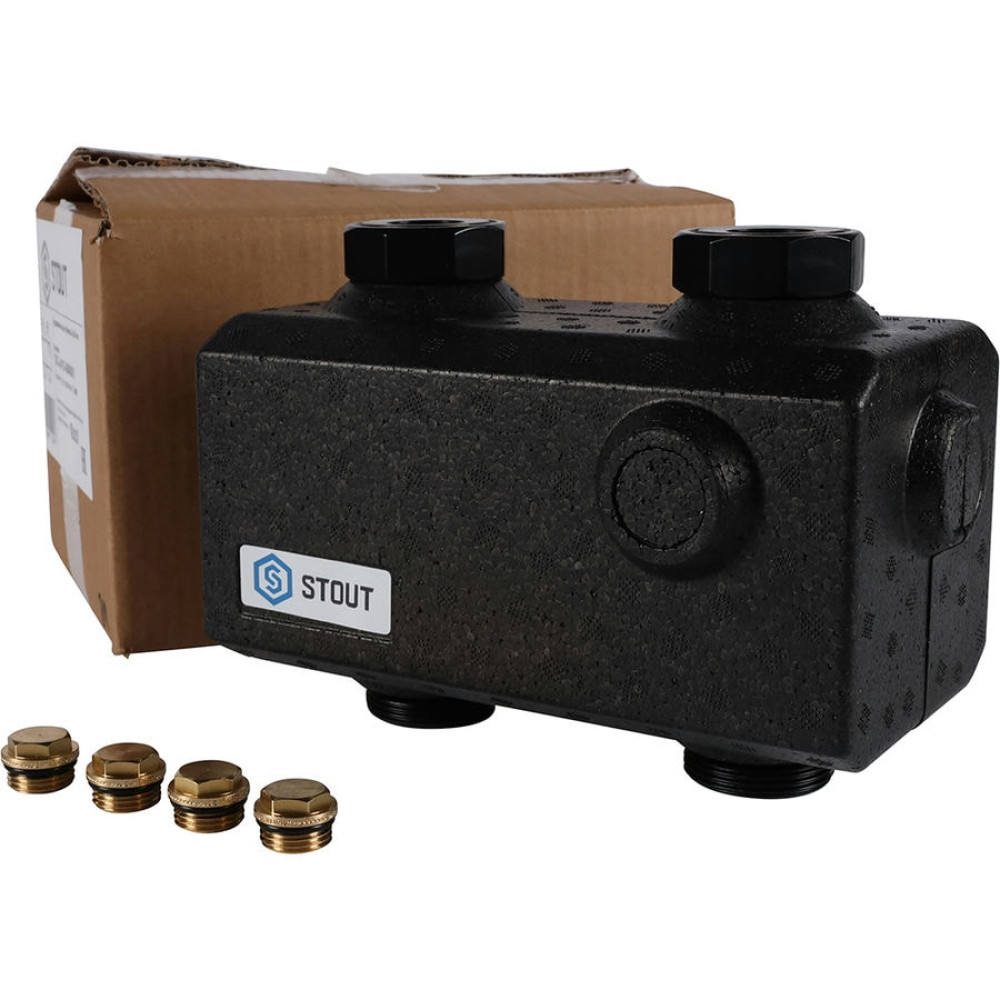

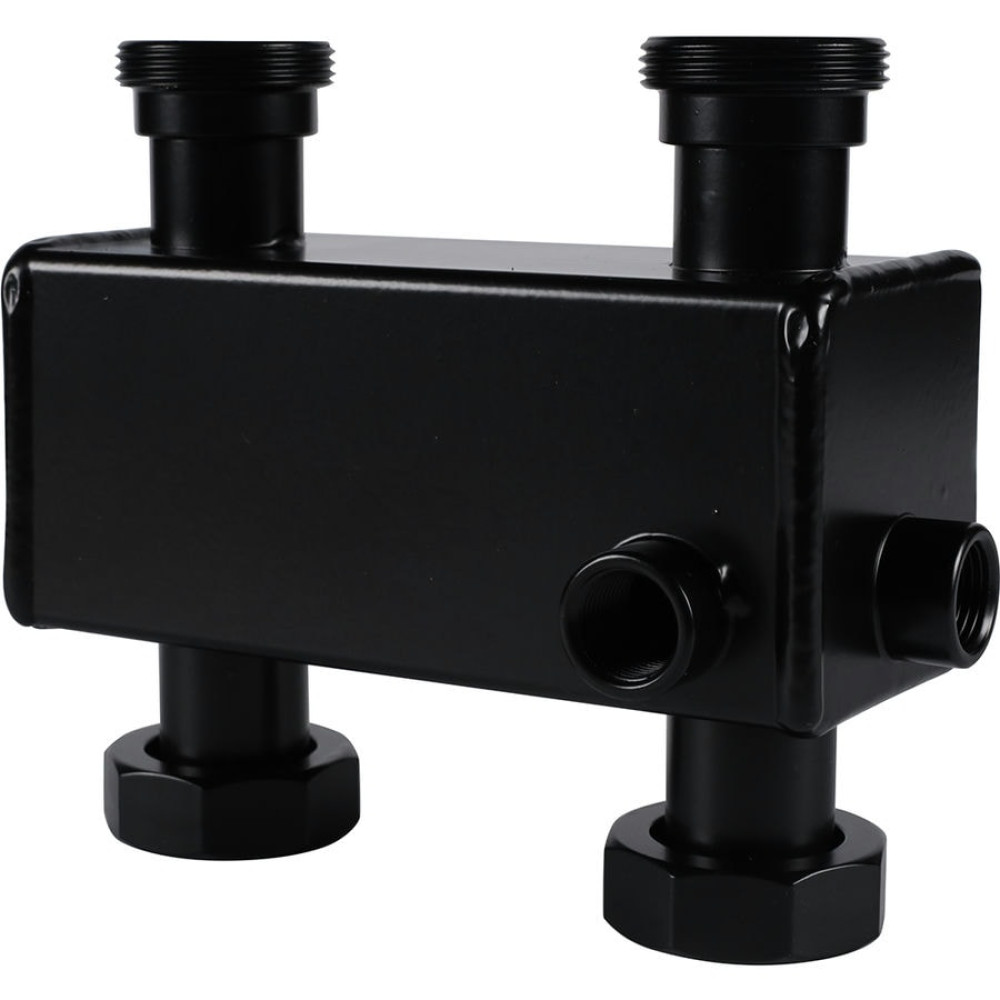

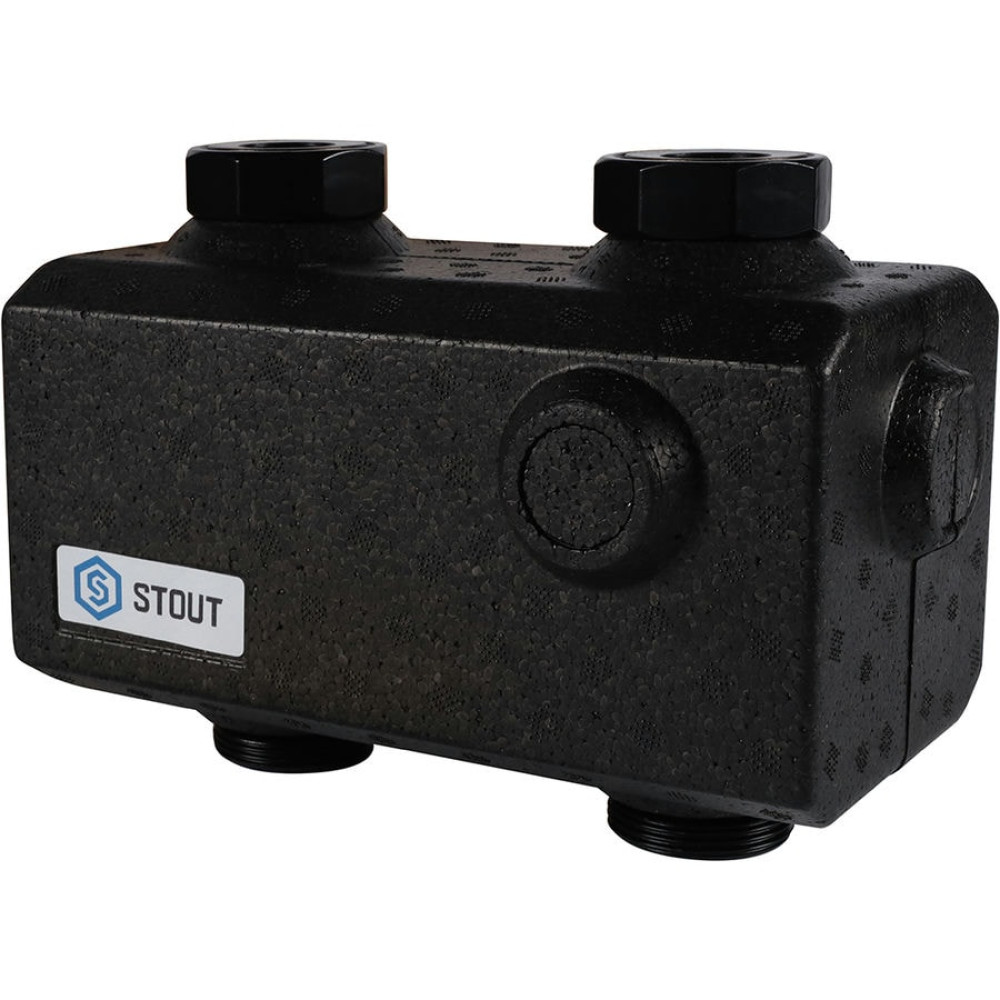

Гидравлическая стрелка Stout на 3 м3/час — это ёмкость с четырьмя патрубками. Два патрубка с одной стороны подключаются к котловому контуру, два с другой — к вторичным контурам отопления. На корпусе есть штуцеры с резьбой G 1/2" для воздухоотводчика и дренажа.

У нас на складе обычно берут эту модель для систем с одним котлом, где нужно защитить теплообменник от гидроударов и перепадов давления. Инженеры jione при подборе советуют смотреть на расход теплоносителя , 3 м3/час здесь рассчитаны на котлы мощностью до 30-40 кВт. Если контуров больше двух или котел мощнее, лучше взять стрелку с большей пропускной способностью.

Типичная ошибка новичков: путают гидрострелку с коллектором. Коллектор распределяет потоки по веткам, а стрелка разделяет контуры котла и потребителей, выравнивая давление. Ставят её строго вертикально, воздухоотводчик , в верхний штуцер, дренаж , в нижний. Без воздухоотводчика система завоздушится и перестанет работать.

• Пропускная способность: 3 м3/час
• Подключение: 4 патрубка под резьбу или сварку
• Штуцеры: G 1/2" под автоматический воздухоотводчик и слив
• Материал: сталь с антикоррозийным покрытием
• Температура рабочей среды: до 110 °C
