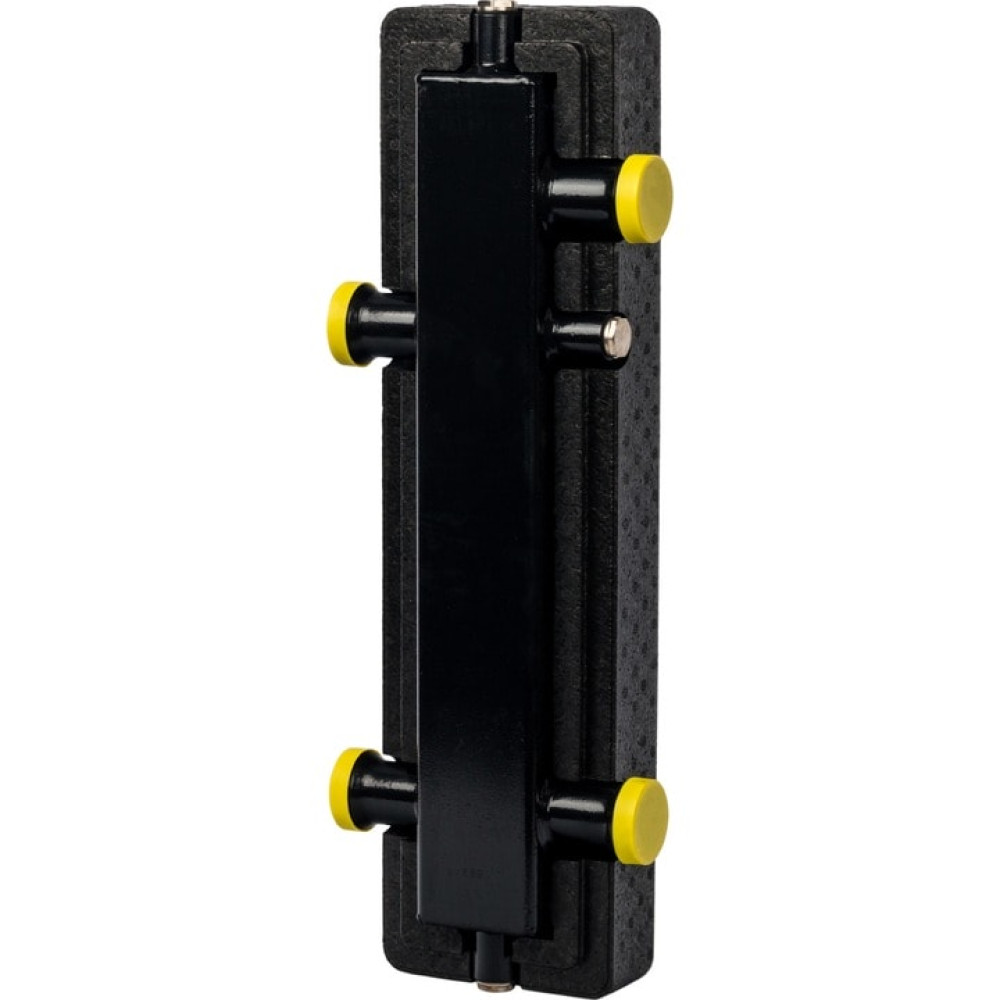

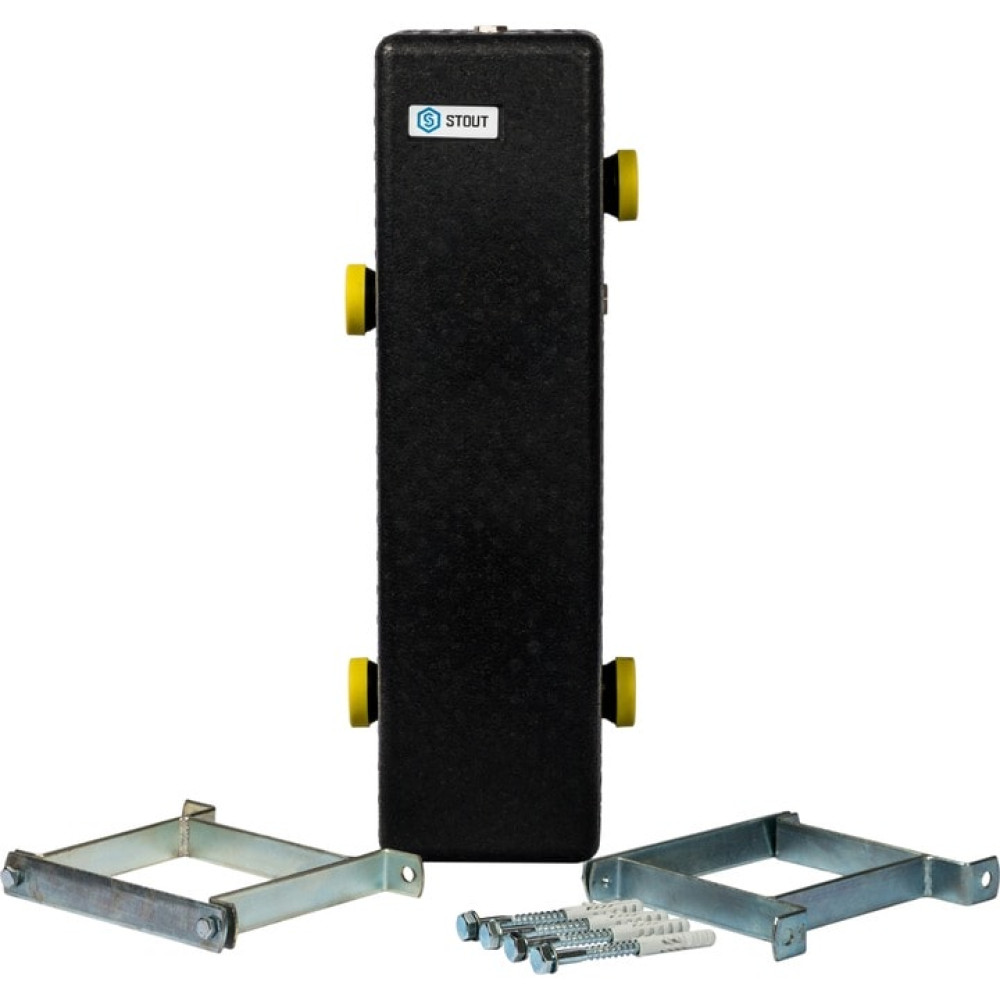

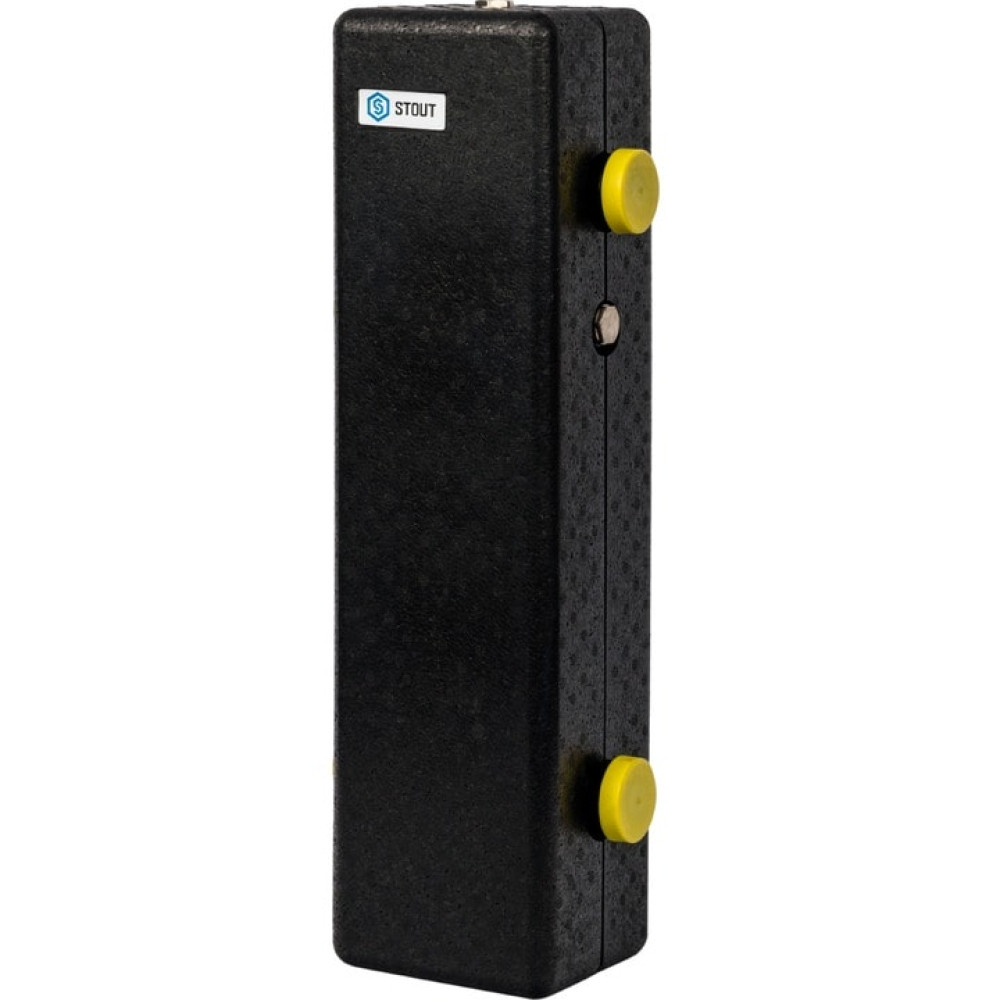

Гидравлическая стрелка 5 м3/час Stout SDG-0015-004003

Гидравлическая стрелка Stout SDG-0015-004003 на 5 м³/час решает задачу разделения потоков в котельной. Когда в системе несколько контуров отопления — радиаторы, теплый пол, бойлер — котел начинает работать нестабильно. Перепады давления и расхода заставляют его часто включаться и выключаться. Этот разделитель срезает гидравлическое сопротивление между первичным (котловым) и вторичными контурами.

У нас на складе обычно берут эту модель под системы с котлами до 40-50 кВт. Инженеры jione при подборе советуют обратить внимание на диаметр патрубков: здесь резьба G 1”, что подходит для медных или полипропиленовых труб 32-40 мм. В корпусе предусмотрены штуцеры G 1/2” под автоматический воздухоотводчик и дренажный кран , это обязательный минимум для обвязки.

Из практики монтажа: новички часто путают направление подключения. Первичный контур подключают к верхним патрубкам, вторичный , к нижним. Если перепутать, стрелка не будет отделять шлам и воздух. А вот сам корпус из стали с антикоррозийным покрытием , ставили на объектах с жесткой водой, за три года нареканий не было.

На что обратить внимание при установке

• Расстояние между патрубками по вертикали , 250 мм. Достаточно для установки балансировочных кранов или термометров.
• Пропускная способность , 5 м³/час. Для двухконтурной системы это запас 20-30%, можно подключать до 4 контуров.
• Температура рабочей среды до 110 °C. В системах с твердотопливным котлом ставят дополнительный смесительный узел , производитель это допускает.
