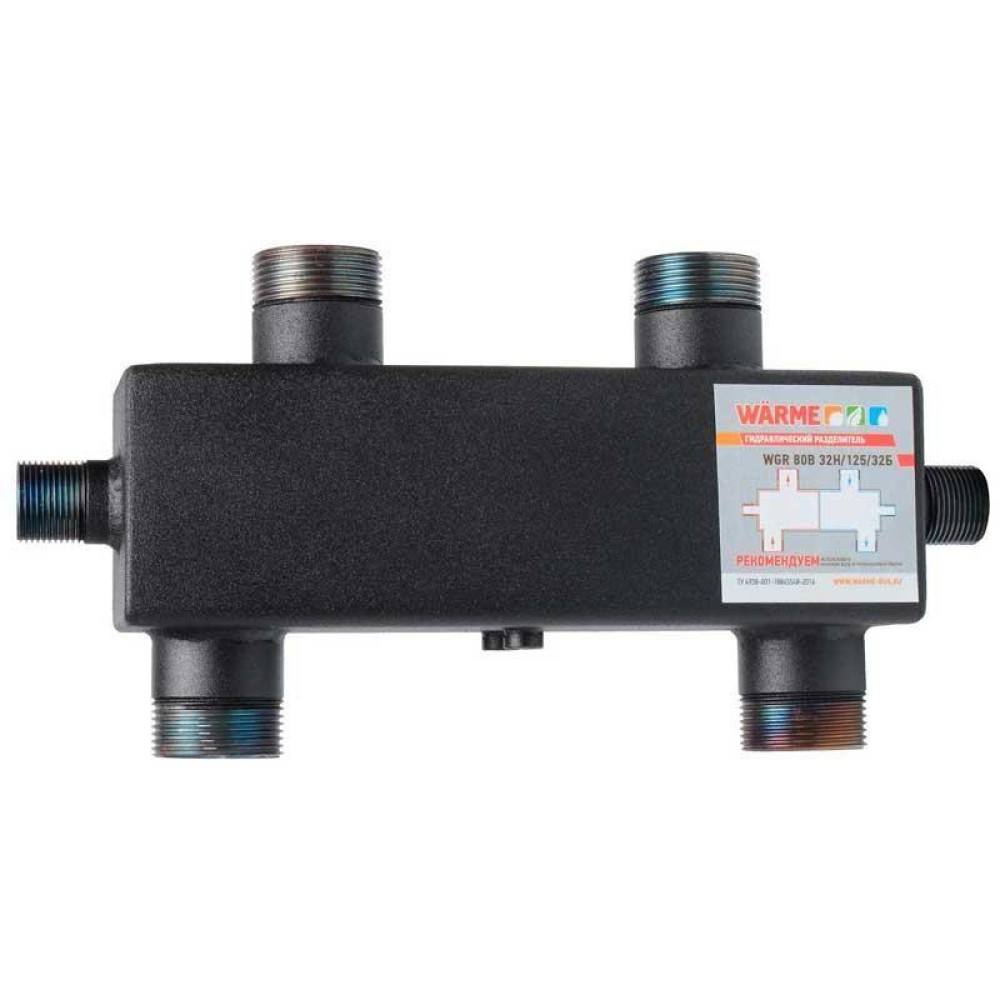

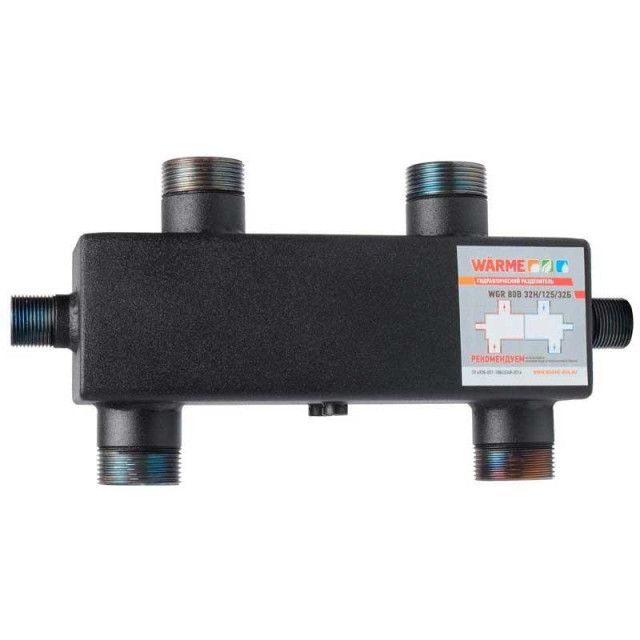

Гидроразделитель Warme WGR80.B с отводами под воздушный клапан и грязевик

Гидроразделитель Warme WGR80.B нужен в системах отопления, где работает несколько контуров — радиаторы, теплые полы, бойлер. Без него котел быстро выходит на пиковую нагрузку, а насосы начинают мешать друг другу. У нас на складе обычно берут эту модель под частные дома до 200-250 квадратов.

Отличительная черта этой версии — отводы под воздухоотводчик и грязевик в корпусе. Не придется врезать отдельные тройники, все собирается компактнее. Корпус стальной, рассчитан на давление до 6 бар. Проходное сечение 80 мм, этого хватает для естественной циркуляции в гравитационных системах.

Из практики монтажа

Новички часто путают, куда ставить гидрострелку , до коллектора или после. Инженеры jione при подборе советуют ставить ее на подачу после котла, перед гребенкой распределения. Тогда каждый контур получает свою температуру.

• Под воздушный клапан , верхний отвод 1/2 дюйма. Обязательно ставить на самом верху корпуса, иначе воздушная пробка блокирует поток.
• Под грязевик , нижний отвод 1/2 дюйма. Собирает шлам и окалину, которые неизбежно появляются в новых системах.
• Патрубки под котел , два нижних входа. Подключаются к прямым и обратным линиям котла.
• Патрубки под потребители , два верхних выхода. Идут на коллектор или напрямую к контурам.

Мощность гидроразделителя до 80 кВт. Это означает, что он держит расход до 4-5 кубометров теплоносителя в час. Для дома с двумя контурами и бойлером косвенного нагрева , запас достаточный. А если котел стоит в подвале, а коллектор на первом этаже, разница высот в 3-4 метра не проблема.
