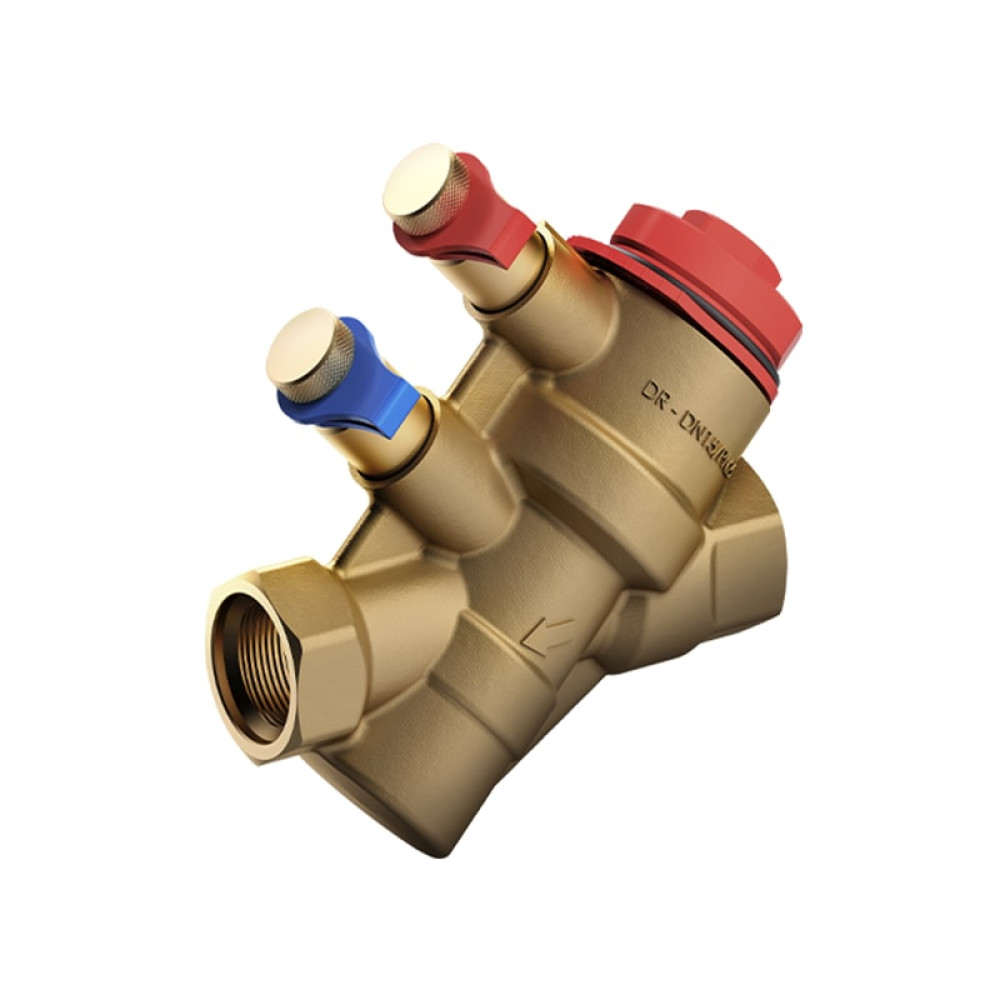

Автоматический балансировочный клапан расхода Heizen Control M20

Автоматический балансировочный клапан расхода Heizen Control M20

Клапаны HEIZEN Control служат для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками: в однотрубных стояках систем отопления, в системах холодоснабжения и установках кондиционирования воздуха.

При установке на HEIZEN Control электрического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.

Спецификация:

• Возможность блокировки настроечной позиции клапана.

• Возможность монтажа в любом положении.

• Малые потери давления.

• Настройка может выполняться по диаграммам.

• В комплект входит ключ для настройки и блокировки клапана.

• Благодаря встроенным измерительным ниппелям, а также встроенному соплу Venturi возможно измерение фактического расхода на клапане с помощью измерительного компьютера. Погрешность измерений расхода через клапан составляет +/-7%.

• Широкий диапазон перепада давления.

• Точное измерение фактического расхода благодаря применению встроенного сопла Venturi.

• Разные по цвету картриджи для легкой идентификации.

Конструкция:

• Корпуса клапанов с внутренним резьбовым соединением, соответствующим стандарту DIN2999(ISO7).

• Корпуса клапанов с внешним резьбовым соединением, соответствующим стандарту ISO228.

• Головка клапана с циферблатом предварительной настройки.

• Картридж клапана имеет сменную конструкцию.

Материалы:

• Корпуса клапанов из DZR-латуни.

• Уплотнительные кольца и мягкие уплотнения из EPDM-резины.

• Головка клапана из черного и красного пластика.

• Картридж клапана из полисульфона PPS.
