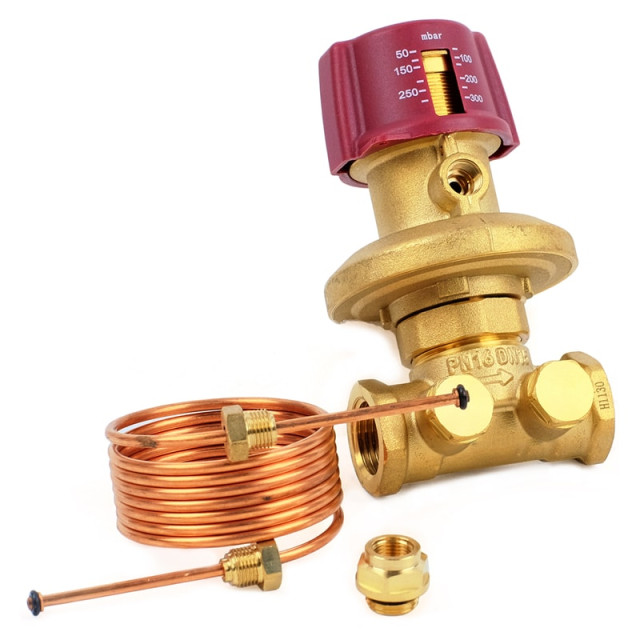

Автоматический регулятор перепада давления TIM 1/2" давление 50-300 мБар

Этот регулятор перепада давления TIM на 1/2 дюйма с настройкой 50-300 мБар ставят в системы отопления, где нужно выровнять нагрев по всем радиаторам или контурам теплого пола. Без него одни батареи будут горячими, другие едва теплыми — классическая проблема несбалансированной гидравлики. Инженеры jione при подборе советуют смотреть на него в первую очередь, когда в системе больше пяти приборов и стоят термостатические клапаны.

Работает вещь просто: внутри корпуса мембрана делит камеру на две зоны. Давление до клапана и после него давит на эту мембрану с разных сторон. Как только перепад между этими значениями выходит за заданный предел, мембрана двигает шток, прикрывая или открывая клапан. Никакой электроники, только механика. Настройка выставляется вращением регулировочной рукоятки — диапазон от 50 до 300 миллибар.

А вот момент, который новички часто пропускают. Импульсные трубки подключаются к патрубкам подачи и обратки, и если их перепутать местами, регулятор просто не отработает. Он либо полностью закроется, либо откроется на максимум, и балансировка не получится. На практике это значит, что после монтажа надо проверить, какая трубка куда заведена , на корпусе обычно есть маркировка, но её легко не заметить за изоляцией.

Корпус латунный, выдерживает температуру до 110 градусов. Рабочее давление в контуре , до 10 бар. Под резьбу 1/2 дюйма идёт стандартный американский конус, уплотнение на фум-ленте или льне с пастой. Для теплого пола с петлями разной длины это частая покупка , ставится на обратку каждого контура и держит разницу на заданных 100-150 мБар.
