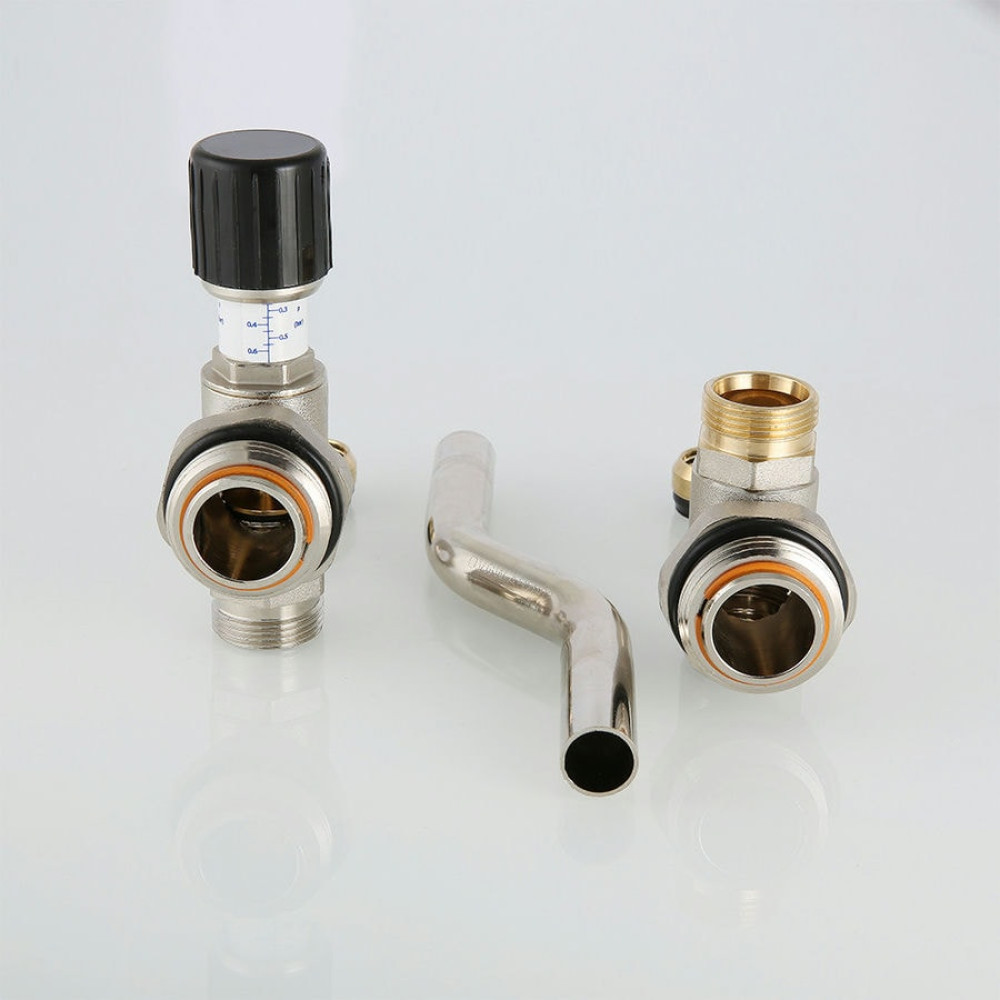

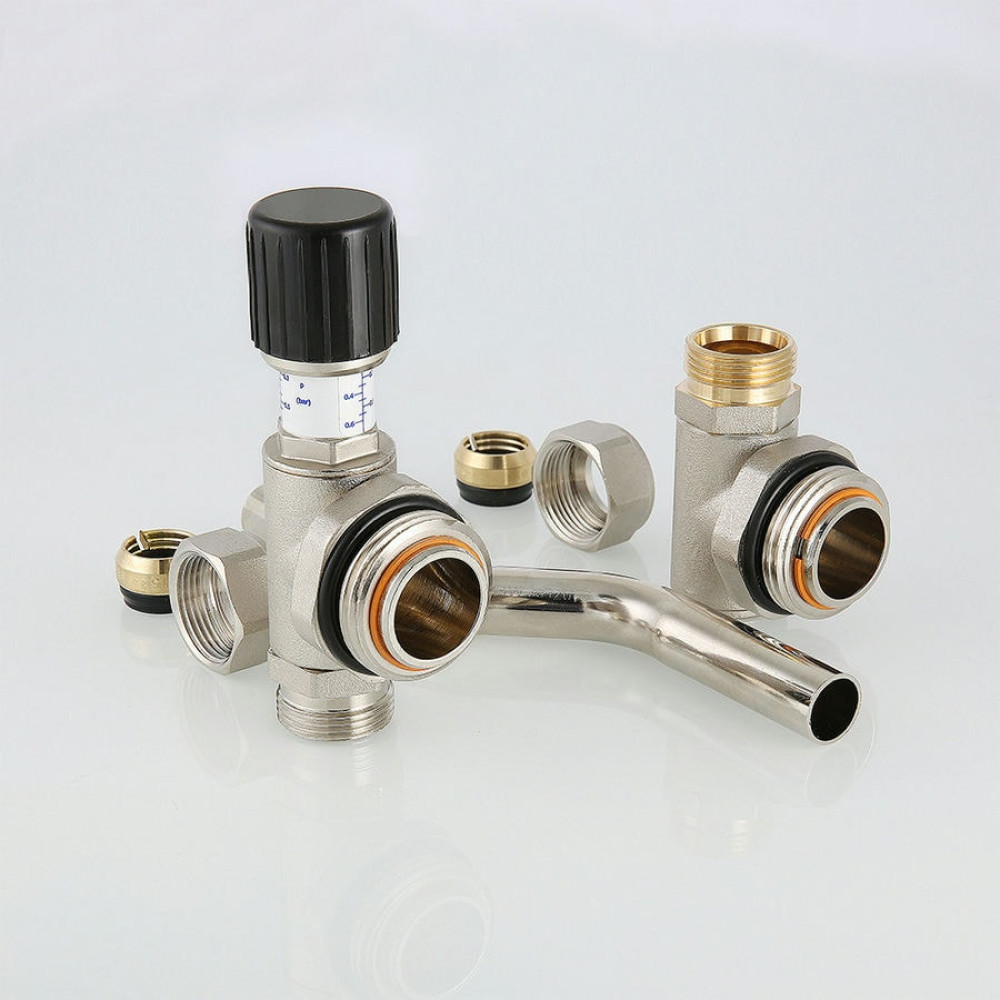

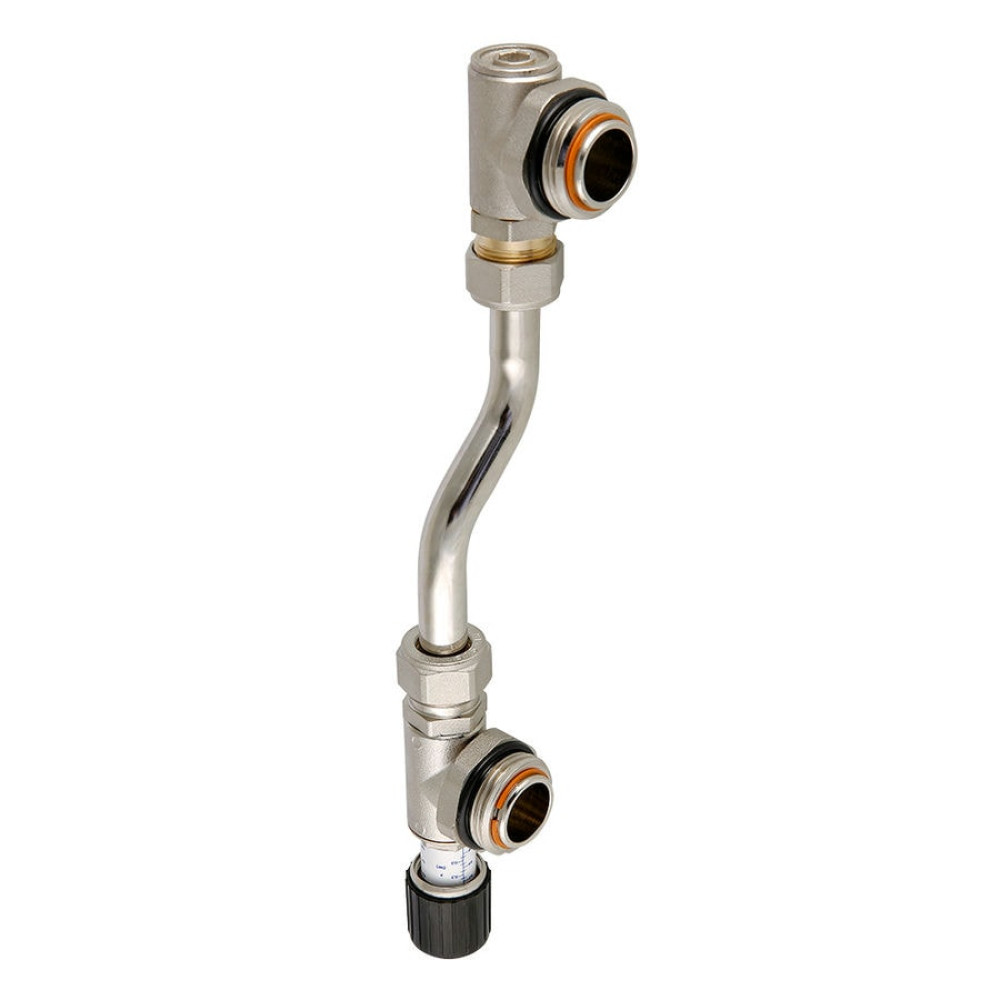

Байпас тупиковый с перепускным клапаном Valtec 200 мм арт.VT.0666.0.0

Байпас тупиковый Valtec 200 мм арт.VT.0666.0.0 ставят на коллекторный узел со стороны, противоположной подключению труб. Когда расход в греющих петлях падает ниже настройки, перепускной клапан внутри байпаса открывается и направляет теплоноситель в обратный коллектор. Это не даёт насосу работать «на закрытую задвижку» — сохраняется циркуляция и гидравлика системы.

Корпус из латуни CW617N, перепускная трубка медная, уплотнения EPDM. Гальванопокрытие защищает от коррозии. У нас на складе обычно проверяют клапан перед отгрузкой — чтобы не было заедания штока. Инженеры jione при подборе советуют смотреть на перепад давления: клапан срабатывает при падении расхода, но настройка заводская, менять её нельзя.

Из практики монтажа

Частая ошибка новичков , путают, куда ставить байпас. Его монтируют на подающий коллектор, на заглушенный выход. Если поставить на обратку, перепускной клапан не сработает , поток пойдёт не туда. Ещё момент: байпас тупиковый, а не проходной , у него один вход и один выход, без сквозного канала.

• Длина байпаса , 200 мм, подходит для коллекторов с межосевым расстоянием 200 мм
• Максимальное рабочее давление , 10 бар, температура , до 110 °C
• Клапан настроен на перепад 0,15–0,35 бар, регулировка не предусмотрена
• Подключение , резьба 3/4 дюйма, внутренняя/наружная

А если в системе два насоса и несколько коллекторов , байпас ставят на каждый узел отдельно. Иначе один перепускной клапан не справится с разницей расходов.
