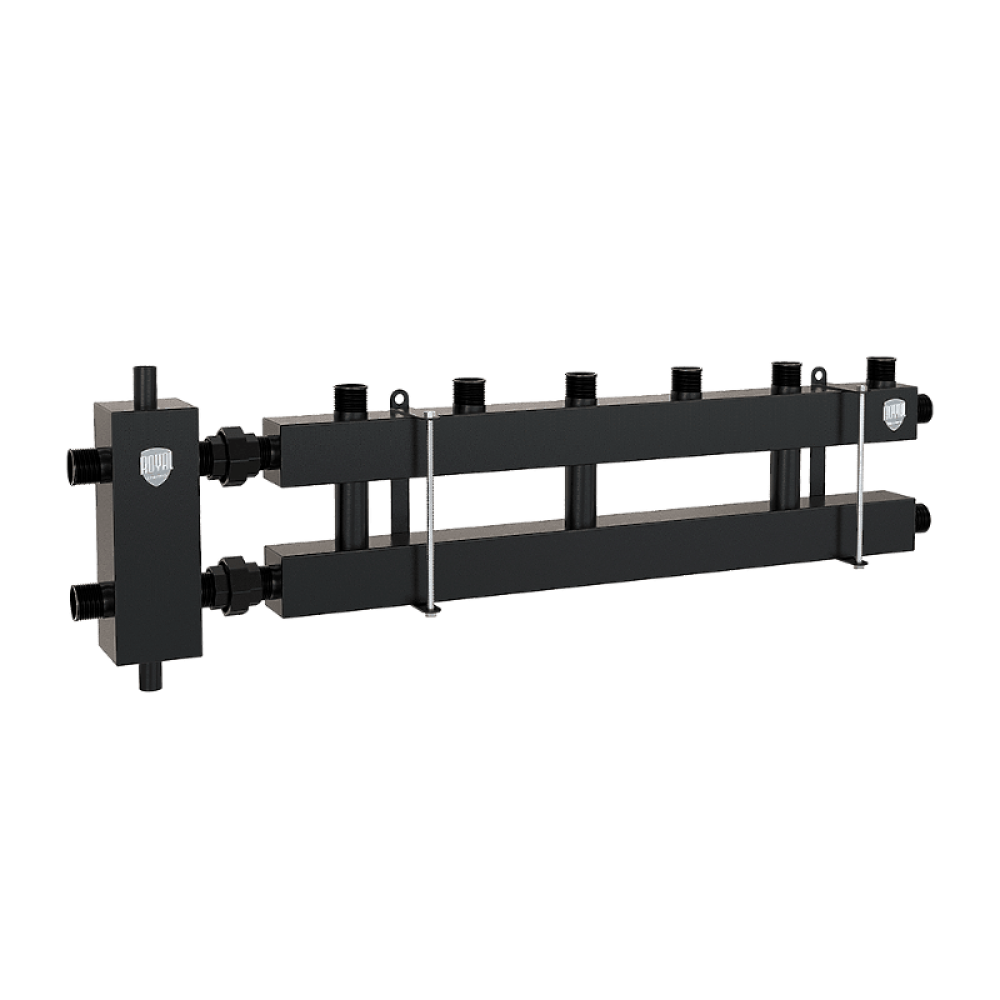

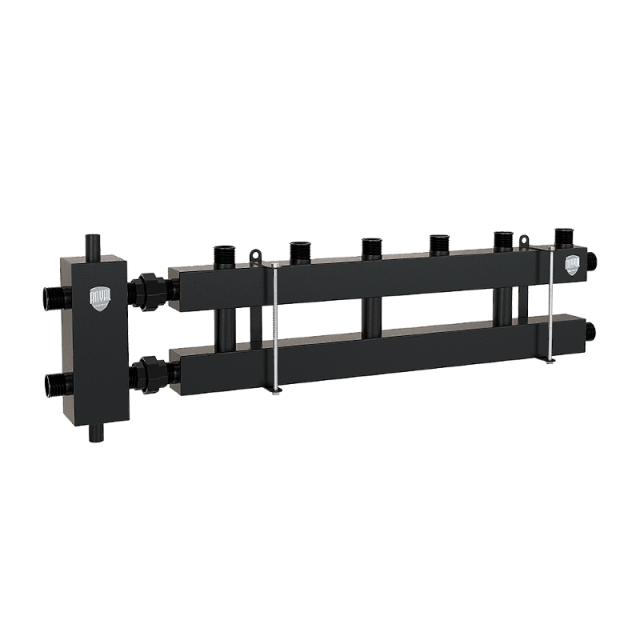

Блок коллекторный на 3(4) выхода, стрелка 60 кВт, в комплекте с кронштейнами

Блок коллекторный на 3(4) выхода, стрелка 60 кВт, в комплекте с кронштейнами — это готовый узел для котельной. У нас на складе обычно берут его под гидравлические разделители и системы с несколькими контурами отопления. Модель 367124 от Royal Thermo рассчитана на тепловую нагрузку до 60 кВт, что покрывает большинство частных домов.

В комплекте идут кронштейны — крепление на стену или раму не требует докупки. Инженеры jione при подборе советуют смотреть на количество выходов: три или четыре. Три выхода , для типовой схемы с радиаторами, теплым полом и бойлером. Четвертый , если добавляете второй теплый пол или вентканал. Новички путают, куда цеплять стрелку , она монтируется на подачу, до коллектора, чтобы развязать потоки.

Из практики монтажа:

• Проверьте диаметр патрубков , под стрелку 60 кВт обычно идёт 1 дюйм, но уточните в паспорте.
• Кронштейны рассчитаны на вес блока с теплоносителем , не вешайте на гипсокартон без усиления.
• Коллектор ставится строго горизонтально, иначе воздух скапливается в верхних точках.
• Подключение контуров делайте через шаровые краны , так проще балансировать.
• Если ставите на второй этаж, добавьте воздухоотводчики на каждый выход.

А что будет, если смонтировать стрелку не той стороной? Поток закрутится, и температура на контурах упадет на 5-7 градусов. Лучше перепроверить схему до запуска. Зато с этим блоком вся разводка собирается за пару часов , без лишних фитингов и сварки.
