Коллектор FAR 3612 1121, 1 1/2", 3 отвода 1"

FAR 3612 1121 распределяет поток из общей магистрали по 3 отводам. Его выбирают, когда несколько трубных ветвей нужно собрать в компактный распределительный узел. Например, вместо разрозненных точек ответвления проект предусматривает один коллектор с заданным числом подключений.

Соединения и размещение

Магистральное присоединение этого варианта 1 1/2 дюйма, отводы — 1 дюйма с внутренней резьбой. Межосевое расстояние между отводами составляет 100 мм. Эти параметры помогают согласовать коллектор с трубами, ответными фитингами и расположением ветвей в узле.

Что предусмотреть в системе

Корпус изготовлен из DZR-латуни. Это распределительное исполнение без регулирующих вентилей: необходимые запорные и регулирующие элементы предусматривают отдельно по проекту. При эксплуатации доступ к ветвям и их арматуре позволяет обслуживать каждую линию в предусмотренном порядке.

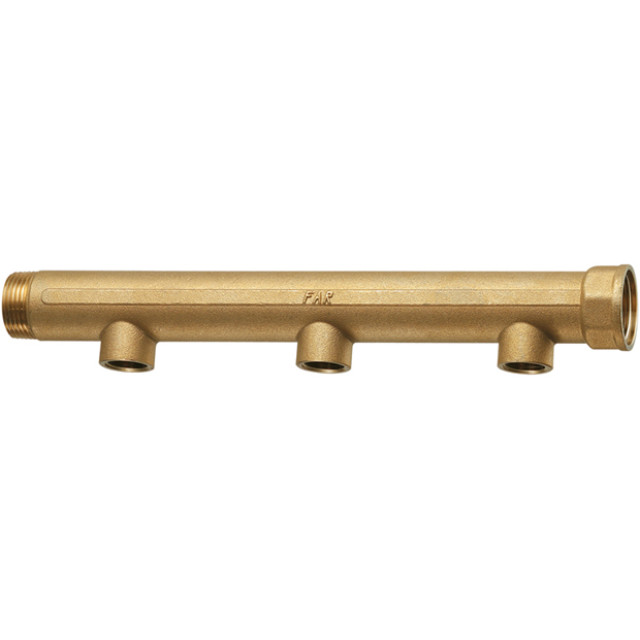

Фото производителя показывает представителя семейства. Размеры, резьбы и комплектность артикула FAR 3612 1121 определяют по его характеристикам.
