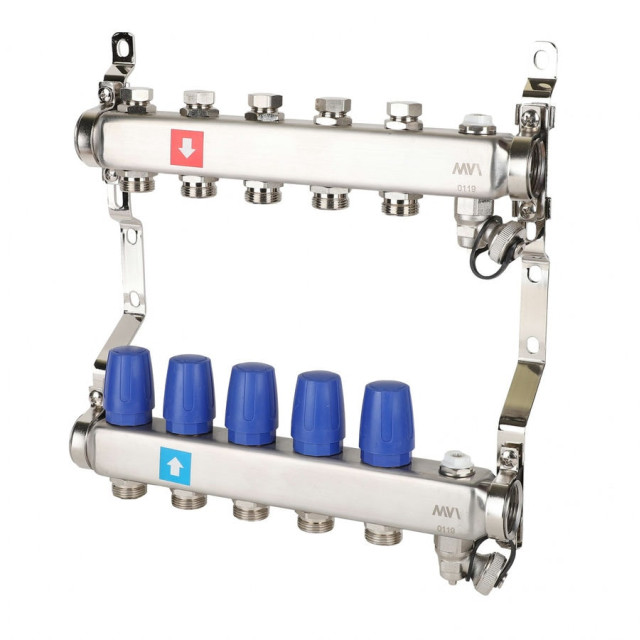

Коллектор без расходомеров с дренажным краном и воздухоотводчиком MVI 1"х3/4"ЕК 5 выходов

Коллектор MVI на 5 выходов собран из нержавейки с патрубками 1" на входе и 3/4" ЕК на каждый контур. В комплекте уже стоят дренажный кран и автоматический воздухоотводчик — это стандартная обвязка для верхней точки системы. Инженеры jione при подборе советуют ставить такой блок на распределение радиаторов или тёплых полов, где не нужны расходомеры, но важна возможность слить теплоноситель или стравить воздух. На корпусе нет лишних деталей, только запорные клапаны на каждой линии. Диаметр 1" пропускает до 40 кВт при перепаде 20 °C, для пяти контуров этого хватает с запасом.

Из практики монтажа

Новички часто путают, куда подключать воздухоотводчик — он уже вкручен в верхнюю пробку подающего коллектора. Дренажный кран стоит на обратке, это типичная ошибка при самостоятельной сборке: ставят его сверху и потом не могут слить контуры. На объекте коллектор вешается на кронштейны через изоляцию, чтобы конденсат не капал на пол. Гликолевый антифриз до 50% не повреждает прокладки, проверяли на нескольких объектах за два сезона.

• Количество выходов , 5, шаг между осями 50 мм, подходит для стандартных гребёнок.
• Материал , нержавейка AISI 304, не ржавеет в мокрых помещениях.
• Температура , до 110 °C, рабочее давление до 10 бар.
• Присоединение , вход 1" внутренняя резьба, выходы 3/4" ЕК под евроконус.
• Комплектация , воздухоотводчик автоматический, дренажный кран 1/2", кронштейны.

Коллектор без расходомеров , это бюджетный вариант для систем с ручной балансировкой. А если поставить сервоприводы на термостатические клапаны, можно сделать зональное управление. Вес блока около 2 кг, крепление стандартное на два винта.
