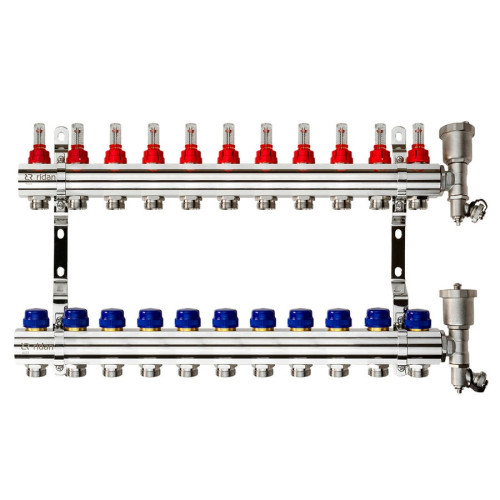

Коллекторная группа FHF-RF на 11 выходов, с расходомерами, с воздухоотводчиками, с кронштейнами, Ридан 088U0731R

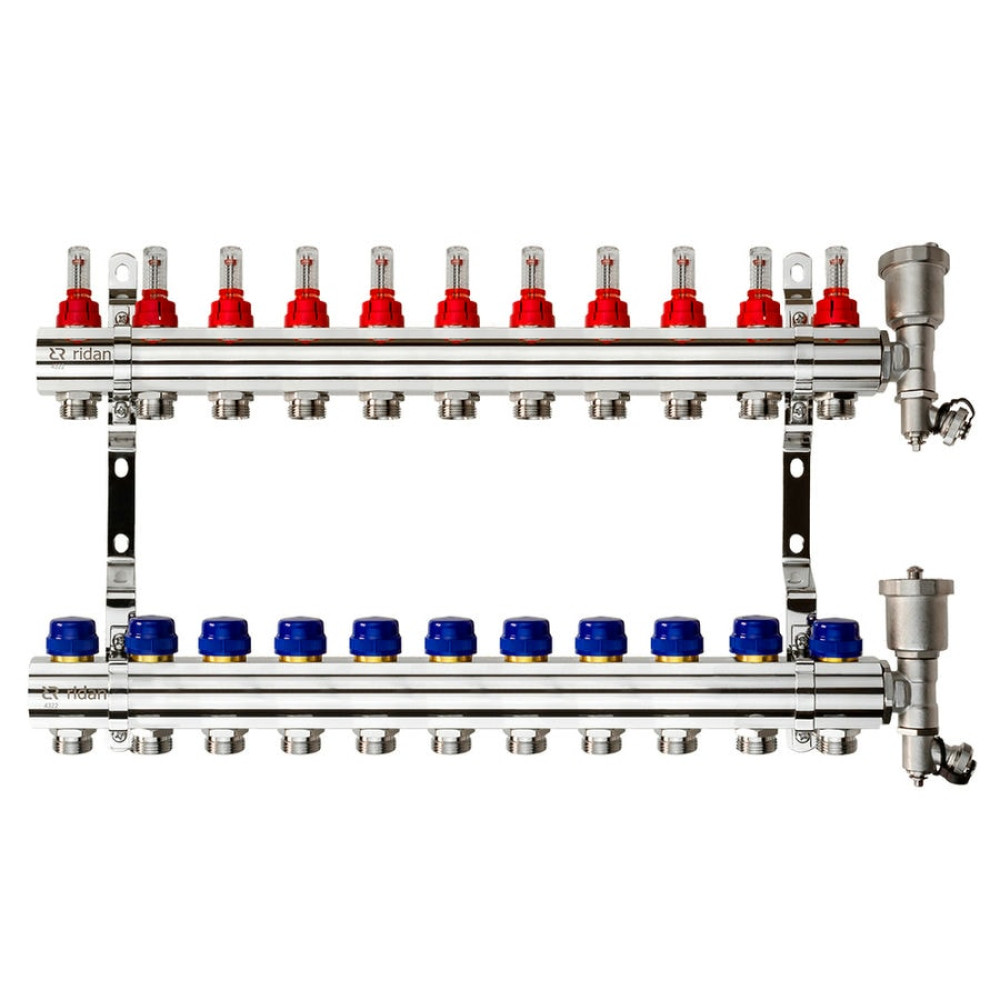

Коллекторная группа FHF-RF на 11 выходов от Ридан — это готовый узел для распределения теплоносителя в системах радиаторного и напольного отопления. Модель 088U0731R включает подающий и обратный коллекторы, каждый на 11 контуров. Подающий оснащён ротаметрами для визуального контроля расхода, обратный — клапанами с предварительной настройкой пропускной способности. Это позволяет регулировать тепловую мощность в каждом помещении отдельно, не затрагивая соседние ветки.

В комплекте идут концевые секции с автоматическими воздухоотводчиками и кронштейнами для крепления к стене. Воздухоотводчики стравливают воздух при заполнении системы , это упрощает запуск. Кронштейны рассчитаны на монтаж на стену или в шкаф, подходят под стандартные межосевые расстояния. У нас на складе обычно проверяют герметичность сборки перед отгрузкой, так как на объекте разбирать узел неудобно.

А как новички путают местами подачу и обратку на коллекторе? На корпусе есть маркировка, но её легко пропустить. Подающий коллектор , тот, где стоят ротаметры, обратный , с настроечными клапанами. Если перепутать, расходомеры будут показывать некорректно. Инженеры jione при подборе советуют сразу проверять направление потока по стрелкам на корпусе , это сэкономит время на переделку.

Материал коллектора , латунь, рабочее давление до 10 бар, температура до 110°C. Резьба присоединений , 3/4" под евроконус. Количество выходов фиксированное , 11, добавить контуры без замены блока не получится.
