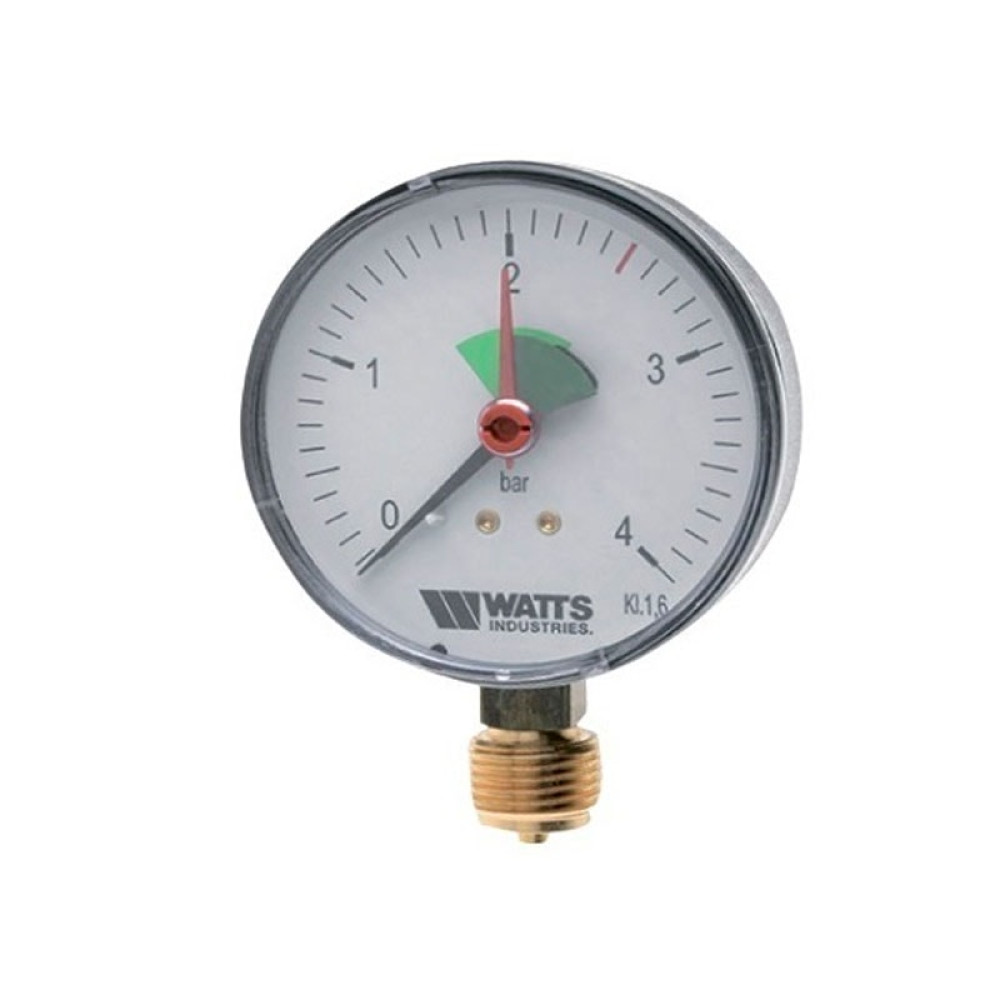

Манометр радиальный Watts F+R201 (1/4" 4 бар 50 мм.) с указателем предела

Описание

Манометр радиальный Watts F+R201 (1/4" 4 бар 50 мм.) с указателем предела служит для измерения давления в газообразных и жидких, не сильно вязких и не кристаллизирующихся измеряемых средах, не агрессивных по отношению к медным сплавам в системах отопления, водоснабжения и охлаждения.

Манометр Ваттс F+ R201 оборудован указателем предела в виде красной стрелки, что существенно облегчает контроль давления.

Принцип работы

Манометр с трубчатой пружиной (пружиной Бурдона) представляет собой кругообразно согнутые трубки с овальным поперечным сечением, помещенные в герметичный корпус. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.

В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Не зажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передаётся посредством стрелочного механизма на шкалу.

Материалы

• Корпус: чёрный пластик
• Стекло: акрил
• Циферблат: белый пластик с чёрной шкалой
• Стрелка: чёрный пластик
• Манометрический элемент в виде трубчатой пружины
