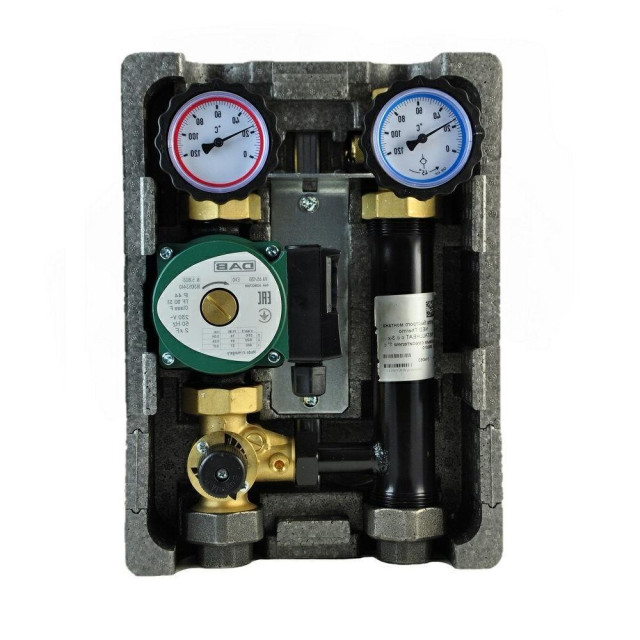

Группа быстрого монтажа BMU-C-40-25-P-L NED Thermo InstallHEAT с 3-х ходовым смесителем 1" с насосом DAB VA 65/130 (левое подключение)

BMU-C-40-25-P-L NED Thermo InstallHEAT — готовый узел для циркуляции теплоносителя. С завода идёт с трёхходовым смесителем на 1 дюйм и насосом DAB VA 65/130. Левое подключение. Рабочее давление до 10 бар, температура от 0 до 105 °C.

Нижний патрубок — G 1 1/2” наружная резьба или G 1” американка, подключается к котлу. Верхний , G 1” внутренняя резьба, отдаёт теплоноситель в контур. Трёхходовой клапан позволяет установить сервопривод (покупается отдельно) для автоматического регулирования температуры подачи. А куда его ставить? Чаще всего на радиаторное отопление или тёплые полы, где нужна плавная коррекция нагрева.

По нашему опыту, новички путают сторону подключения , левое исполнение означает, что насос стоит слева, если смотреть на группу спереди. Это важно при компоновке в шкафу или нише. В комплекте , гайки и прокладки, монтаж занимает около часа.

• Трёхходовой смеситель 1” , латунный корпус, шток под сервопривод. Смешивает поток из котла с обраткой, чтобы не было перегрева.
• Насос DAB VA 65/130 , мокрый ротор, три скорости. Производительность до 4,5 кубометров в час. Подходит для систем до 200 м².
• Корпус ГБМ , литая сталь с антикоррозийным покрытием. Резьбовые соединения уплотнены заводским способом.
• Термометры , два, на подаче и обратке. Показывают реальную температуру, без погрешности.
• Балансировочный вентиль , на обратной линии. Позволяет настроить гидравлику контура без дополнительных деталей.
• Сливной кран , 1/2”. Для спуска теплоносителя при обслуживании.
• Кронштейн , в комплекте, подвес на стену. Садится на дюбели 8 мм.

Зато при монтаже проверяйте направление потока , на корпусе насоса есть стрелка. Если перепутать, насос будет качать в обратную сторону, и контур не прогреется. Инженеры jione советуют ставить фильтр-грязевик перед группой , продлит жизнь клапану и насосу.
