Прямые насосные группы предназначены для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется без смешения с теплоносителем из обратной ветки.
Группы без смесителя предназначены для использования в контурах, где не предусмотрено дополнительное регулирование температуры подачи, таких как – контур бойлера ГВС, радиаторное отопление и др.

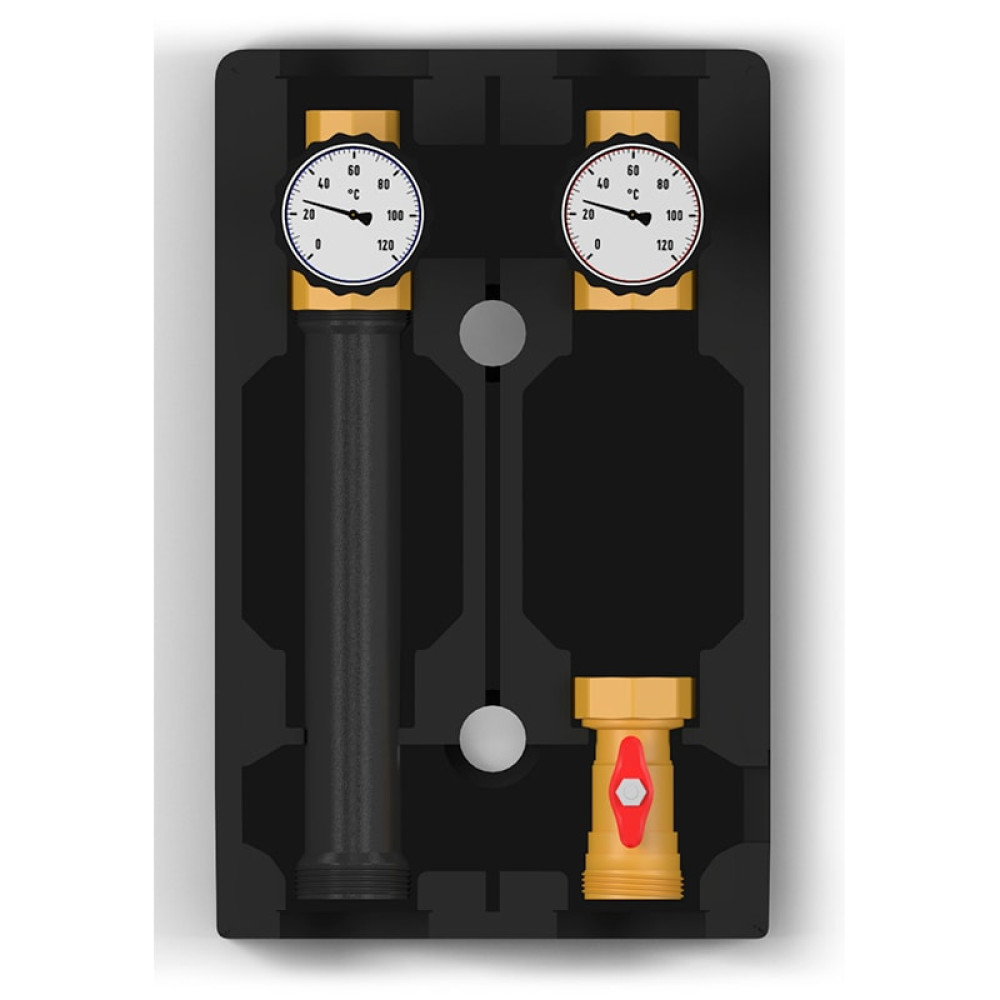

Конструкция
Термометр синий – обратная линия, шкала t от 0 до 120 °С ;
Термометр красный – подающая линия, шкала t от 0 до 120 °С ;
Отсечной шаровый кран;
Накидные гайки для подключения насоса 1 ½” НГ;
Патрубок обратной линии;
Блочная ЕРР теплоизоляция;
Обратный клапан;
Подключение к контуру потребителя 1” ВР
Подключение к контуру нагревателя (котла) 1 ½” НР
Группы могут устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводиться опрессовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропилен-гликолевую смесь с концентрацией гликоля до 50%.
Монтаж может осуществляться как отдельно, с помощью крепежной скобы к стене (опция), так и на распределительной гребенке.
При монтаже насосных групп на распределительный коллектор необходимо обратить внимание на положение линии подачи коллектора и в случае необходимости переустановить линии подачи/ обратки насосной группы, следуя приведенной ниже инструкции. Если в совокупности с насосной группой используется гидравлический разделитель, смотрите схему подключения в документации по гидравлическим стрелкам.
Все действия по обслуживанию и монтажу должны проводиться квалифицированным персоналом.
Характеристики
Характеристики
Max температура85 °С
Артикул товараНС-1133005
Бренд товараRoyal Thermo
Гарантия2 года
Диаметр резьбы1"
Рабочее давление10 бар
Страна производительИталия
Тип продуктаНасосные группы
