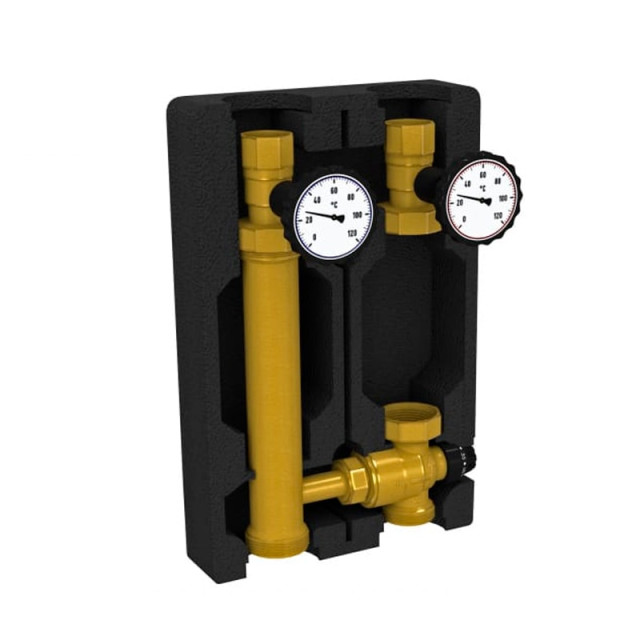

Группа насосная Royal Thermo без насоса 1" с термостатическим клапаном

Группа насосная Royal Thermo без насоса 1" с термостатическим клапаном

• Прямые насосные группы предназначены для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется без смешения с теплоносителем из обратной ветки.

• Группы без смесителя предназначены для использования в контурах, где не предусмотрено дополнительное регулирование температуры подачи, таких как – контур бойлера ГВС, радиаторное отопление и др.

• Конструкция

• Термометр синий – обратная линия, шкала t от 0 до 120 °С ;

• Термометр красный – подающая линия, шкала t от 0 до 120 °С ;

• Отсечной шаровый кран;

• Накидные гайки для подключения насоса 1 ½” НГ;

• Патрубок обратной линии;

• Блочная ЕРР теплоизоляция;

• Обратный клапан;

• Подключение к контуру потребителя 1” ВР

• Подключение к контуру нагревателя (котла) 1 ½” НР

• Группы могут устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводиться опрессовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропилен-гликолевую смесь с концентрацией гликоля до 50%.

• Монтаж может осуществляться как отдельно, с помощью крепежной скобы к стене (опция), так и на распределительной гребенке.

• При монтаже насосных групп на распределительный коллектор необходимо обратить внимание на положение линии подачи коллектора и в случае необходимости переустановить линии подачи/ обратки насосной группы, следуя приведенной ниже инструкции. Если в совокупности с насосной группой используется гидравлический разделитель, смотрите схему подключения в документации по гидравлическим стрелкам.

• Все действия по обслуживанию и монтажу должны проводиться квалифицированным персоналом.
