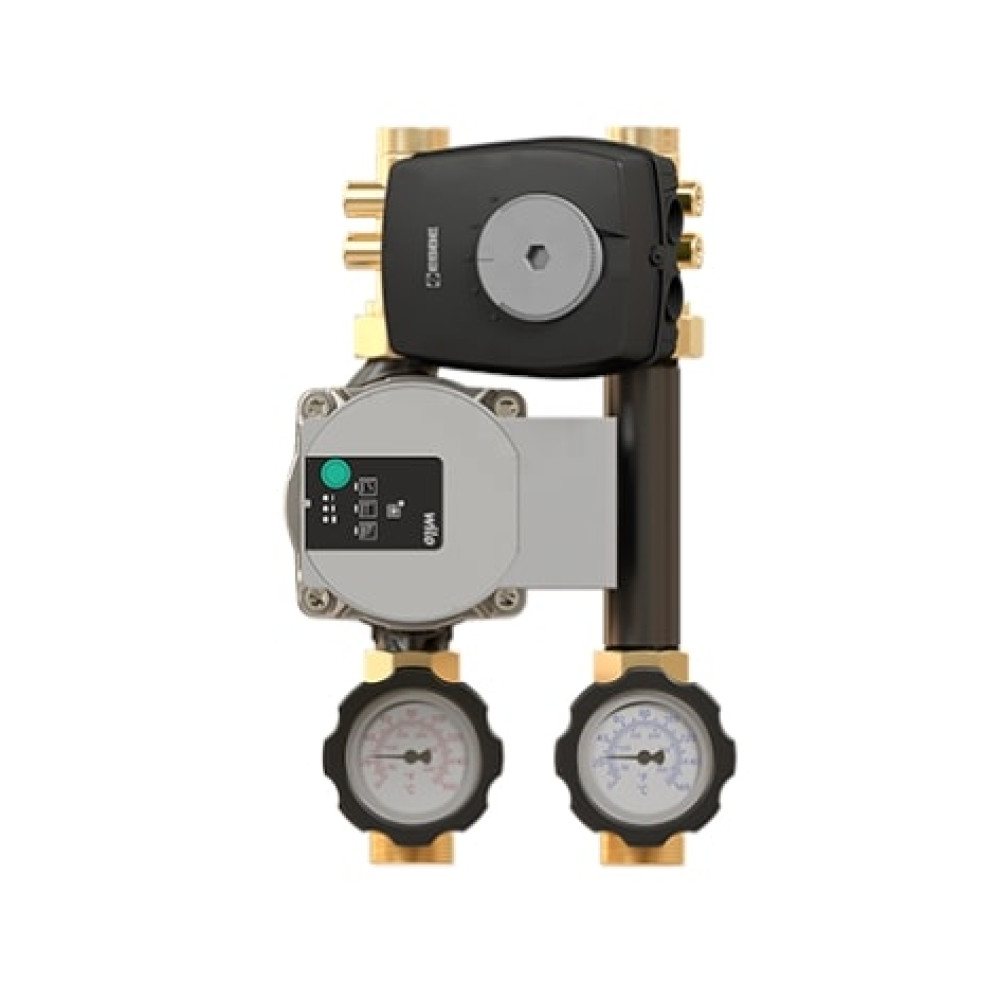

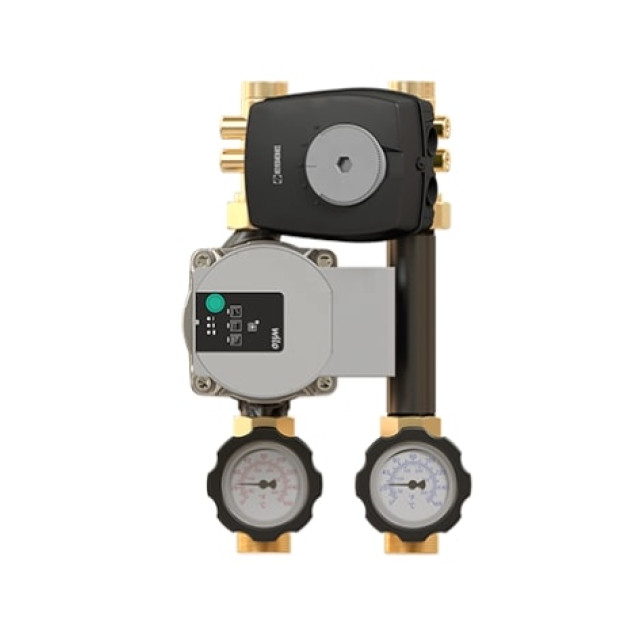

Насосная группа Elsen смесительная, DN 20, без насоса

Описание

Насосная группа Elsen DN 20 со смесителем, (сервопривод ARA661 ESBE поставляется отдельно) является составляющей системы групп быстрого монтажа SMARTBOX 2.0, предназначенного для отопительных комплексов с пропускной способностью до 2,0 м3/ч (47 кВт при Т=20 С). Использование котлового оборудования этой серии обеспечит эффективную увязку вторичного и первичного контуров, позволит постоянно поддерживать на необходимом уровне температуру и расход теплоносителя в контурах потребителей.

Смесительная насосная группа Elsen DN 20 оснащена трёхходовым ротационным клапаном, позволяющим поддерживать к контуре радиаторного отопления или тёплого пола заданную температуру, отличную от температуры подачи котла. Прогрессивная характеристика клапана обеспечивает высокоточное регулирование. Для автоматизации данного процесса на него можно установить сервопривод ARA661 ESBE с трёхточечным управлением от котлового или другого внешнего контроллера.

Технические характеристики

• макс. расход: 1,8 м3/ч (42 кВт при Т=20 С)
• диапазон температур теплоносителя: +2...+110 С
• температура окружающей среды: +2...+50
• рабочее давление: 6 атм
• подключение отопительного контура: 1Н или 3/4В
• подключение к коллектору: 1Н, ISO 228
• рабочая среда: вода (в соответствии с РД 24.031.120-91), смесь воды и гликоля с концентрацией не более 50%
• Kvs смесительного клапана: 4,5 м3/ч
• макс. дифференциальное падение давления: 1 атм
• давление блокировки: 2 атм
• утечка через закрытый клапан, % от расхода: < 0,5 %
• электропитание встроенного насоса: 230 ± 10 % В, 50/60 Гц
• энергопотребление насоса: 3-45 Вт

Изготавливается насосная группа Elsen DN 20 со смесителем из латуни, изоляционный кожух - из пенополипропилена чёрного цвета ( 0.036 Вт/мК). Он отличается высокой энергоэффективностью. Оборудование производится в Италии, сертифицировано и реализуется с производственной гарантией 2 года.
