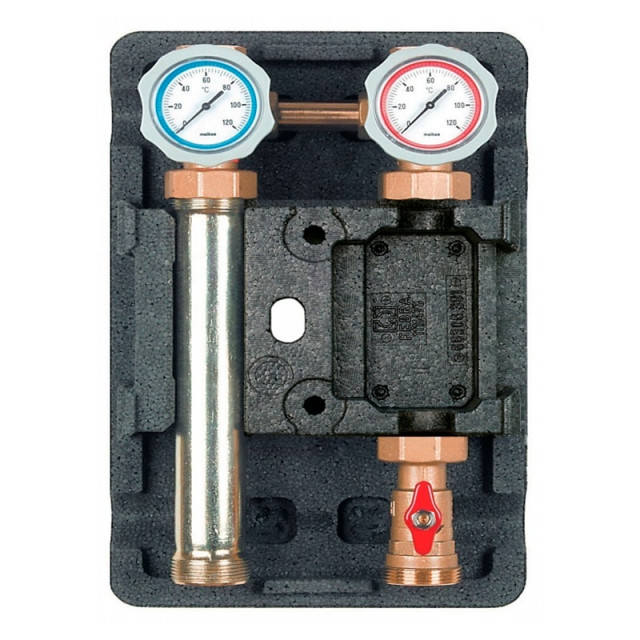

Насосная группа Meibes UK 1",без смесителя, без насоса (арт.M66811EARU)

Насосная группа UK 1" Meibes ME 66811 EA (без смесителя) без насоса предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Область применения

Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.

Примечание

1) Группа быстрого монтажа Meibes UK 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.

2) При установке в группу насосов с "нулевым" напором свыше 6 м. в.ст. требуется подрезать тепоизоляцию по форме насоса. В некоторых случаях необходимо устанавливать расположение клеммной коробки насоса на "9 часов".

Комплектация насосной группы Meibes без смесителя ME 66811 EA

• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;

• 3-ходовой шаровой кран в линии подачи, с рукояткой;

• два термометра со шкалой температур от 0°С до +120°С;

• шаровой кран насоса;

• стабилизатор жёсткости конструкции группы;

• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);

• необходимая арматура и уплотнения;

• труба обратной линии;

• усовершенствованная блочная EPP термоизоляция;

• технический паспорт изделия с иснтрукцией по монтажу.
