Насосно-смесительный узел Ридан FHM-CR без насоса

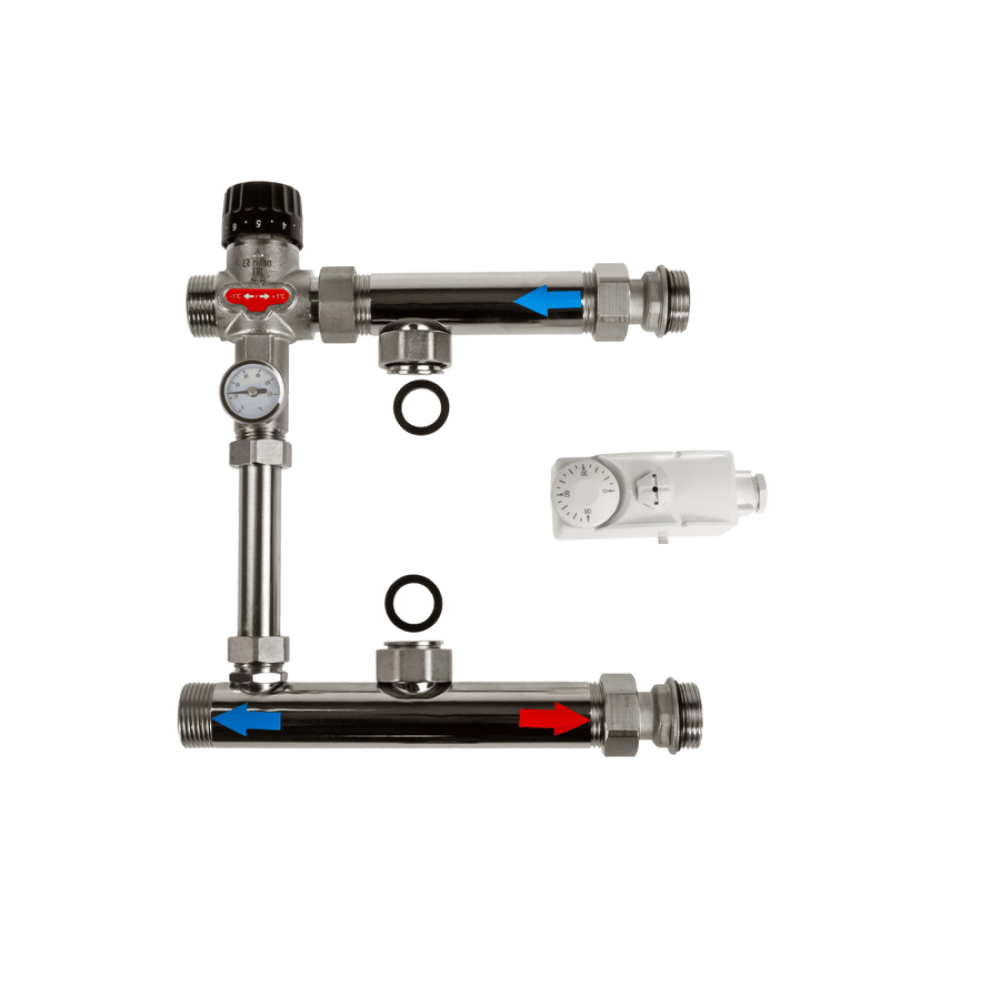

Насосно-смесительный узел Ридан FHM-CR без насоса — это компактный блок для настройки температуры и расхода теплоносителя в контурах тёплого пола. Конструкция рассчитана на монтаж как слева, так и справа от распределительного коллектора. Подающий и обратный трубопроводы подключаются слева, а вывод на коллекторы — справа, строго по стрелкам на корпусе. Узел ставится прямо на коллектор, без лишних переходников.

По нашему опыту установки, новички часто путают сторону подключения , путают подачу с обраткой, из-за чего узел работает неэффективно. Инженеры jione при подборе советуют сразу проверять маркировку стрелок на корпусе. В комплекте идёт сам смесительный узел в сборе без насоса, встраиваемый термометр и упаковочная коробка. Насос подбирается отдельно под параметры системы.

А типичная ошибка на объекте , забыть, что этот узел не термостатический, а только смесительный. Он не держит температуру автоматически, а только регулирует поток через байпас. Зато корпус из латуни выдерживает давление до 10 бар и температуру до 95°C. Рабочая среда , вода или этиленгликоль с концентрацией до 50%. Подходит для коллекторов с межосевым расстоянием 125 мм.

Ещё момент , резьба на патрубках 1 дюйм, так что для подключения нужны американки. Вес узла около 1.5 кг, габариты 220×150×100 мм. Производитель , Ридан, модель 916295. Цена 25300 рублей.
