Группа безопасности отопления TIM JH-1022

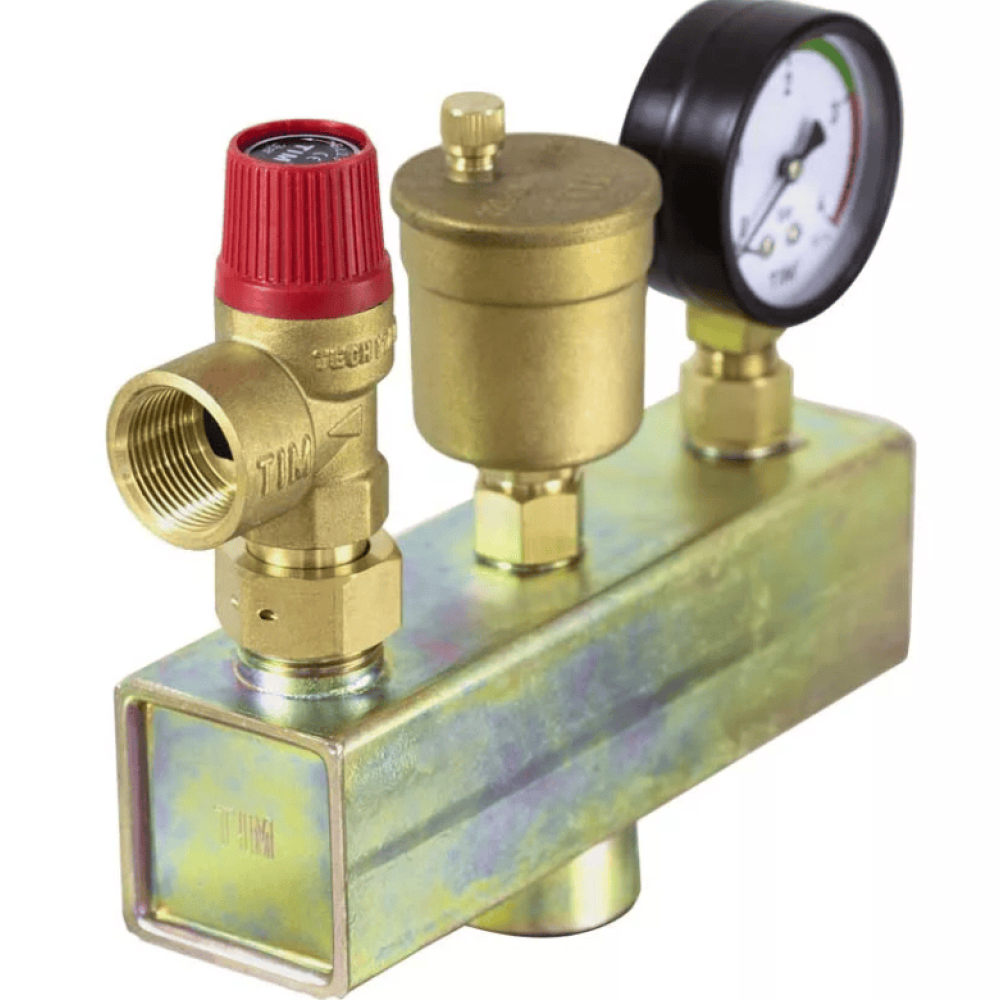

Группа безопасности TIM JH-1022 собирает три узла в одном корпусе: предохранительный клапан, автоматический воздухоотводчик с запорным клапаном и манометр. Всё смонтировано на консоли, крепится вертикально на подающем трубопроводе после котла. Подходит для закрытых систем отопления мощностью до 50 кВт. У нас на складе обычно берут её под твердотопливные и газовые котлы, где нужна компактная защита от превышения давления и завоздушивания.

Что входит в сборку

• Предохранительный клапан — срабатывает при давлении выше 3 бар, стравливает теплоноситель. Настройка заводская, менять нельзя.
• Автоматический воздухоотводчик — с латунным корпусом и поплавковым механизмом. Выпускает воздух сам, без ручного вмешательства. Запорный клапан снизу позволяет снять воздухоотводчик для чистки без слива воды из системы.
• Манометр , показывает текущее давление в контуре. Шкала до 6 бар, точность достаточная для бытового отопления.

Из практики монтажа

Инженеры jione при подборе советуют ставить группу на высоте не ниже верхней точки котла. Если смонтировать ниже, воздух будет скапливаться в корпусе, воздухоотводчик не справится. Типичная ошибка новичков , путают, куда направлять сброс от предохранительного клапана: трубу выводят в канализацию или в дренаж, но не в закрытый объём. Давление срабатывания фиксированное, подбирать под систему не получится.

Манометр даёт показания без задержки. Зато если стрелка дрожит , в системе есть воздух или кавитация. Это повод проверить циркуляционный насос и расширительный бак.
