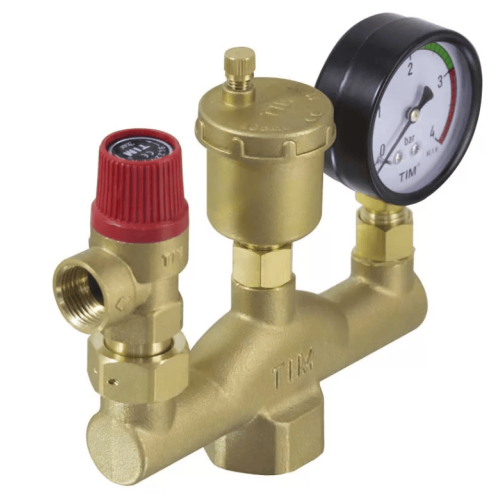

Группа безопасности отопления TIM JH-1025-3

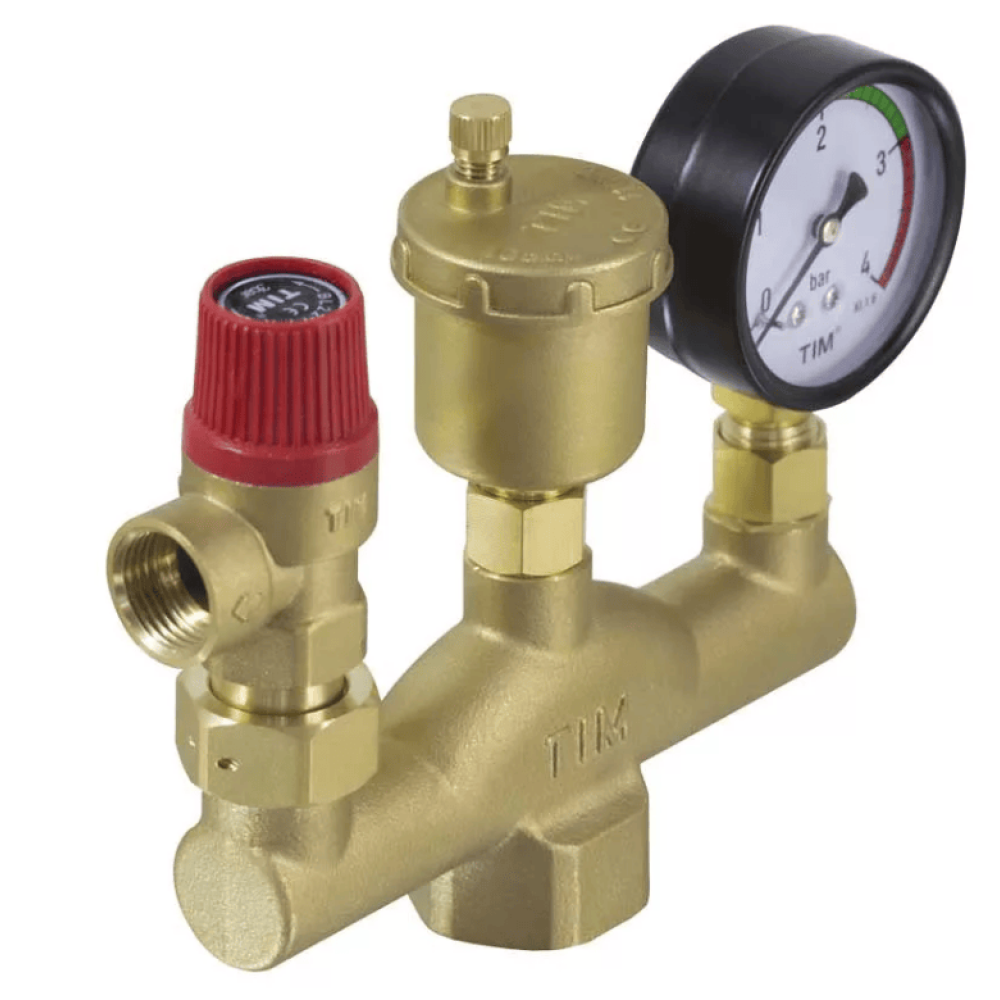

Группа безопасности TIM JH-1025-3 собрана на литой латунной консоли. В корпусе три элемента: предохранительный клапан на 3 бар, автоматический воздухоотводчик с запорным клапаном и манометр. Всё работает независимо друг от друга — это удобно при обслуживании.

Из практики монтажа

Инженеры jione при подборе советуют ставить эту группу на выходе из котла, до первой запорной арматуры. Типичная ошибка новичков — путают, куда направлять сброс предохранительного клапана. Его надо выводить в канализацию или дренаж, иначе при аварийном срабатывании зальёт котельную. Манометр показывает давление на подаче, а воздухоотводчик стравливает воздух при запуске системы.

К нам её берут под закрытые системы отопления с теплоотдачей до 50 кВт. Подходит для настенных и напольных котлов. Консоль рассчитана на прямое подключение , без дополнительных переходников.

• Предохранительный клапан настроен на 3 бар. Срабатывает при превышении давления, сбрасывает воду и пар. Корпус латунный, пружина из нержавейки.
• Автоматический воздухоотводчик с запорным клапаном. Отсекает воздух в автоматическом режиме. Запорный клапан позволяет снять воздухоотводчик для чистки без слива теплоносителя.
• Манометр с корпусом из нержавейки. Диаметр циферблата 50 мм, шкала до 6 бар. Класс точности 2,5 , для бытового отопления этого хватает.
• Консоль литая латунь. Резьба на входе 1", выходы под клапан и манометр , 1/2". Выдерживает температуру до 120 °C.
• Корпус обработан антикоррозийным составом. На латуни со временем появляется патина, но это не влияет на работу.

А ещё эта группа компактная , ставится даже в тесных нишах. Для частного дома с одним котлом , рабочий вариант.
