Сервопривод FAR SMALL 3007 08, 220 В, 8 с, с ручной деблокировкой

FAR SMALL 3007 08 автоматизирует поворот совместимого зонного шарового крана FAR. Его используют в узле, где команда системы управления должна переводиться в механическое перемещение арматуры. Для выбора важны соединение привода с краном и предусмотренная схема управления.

Что получает автоматика

Это исполнение на 220 В с временем поворота 8 секунд на 90 градусов. Эти параметры позволяют согласовать питание и скорость изменения положения клапана с задачей автоматики. Питание привода выбирают вместе с управляющим оборудованием узла.

В конструкции есть ручная деблокировка, реле и вспомогательный микропереключатель. Ручная деблокировка пригодится при наладке или обслуживании, когда требуется работать с положением клапана вручную. Для обычного автоматического режима привод включают в предусмотренную проектом схему.

Подбор к клапану

Перед заказом сверяют полный артикул 3007 08, посадку на выбранную арматуру и электрическую схему. Кабель имеет длину 1 м; место подводки питания и доступ для обслуживания предусматривают заранее. Подключение выполняют специалисты по руководству изготовителя.

Поставляется отдельный привод; корпус крана в комплекте не заявлен. Исполнения на 24 В и с временем поворота 40 секунд имеют другие обозначения. Электроподключение и нагрузку вспомогательного контакта согласуют с документацией выбранного узла.

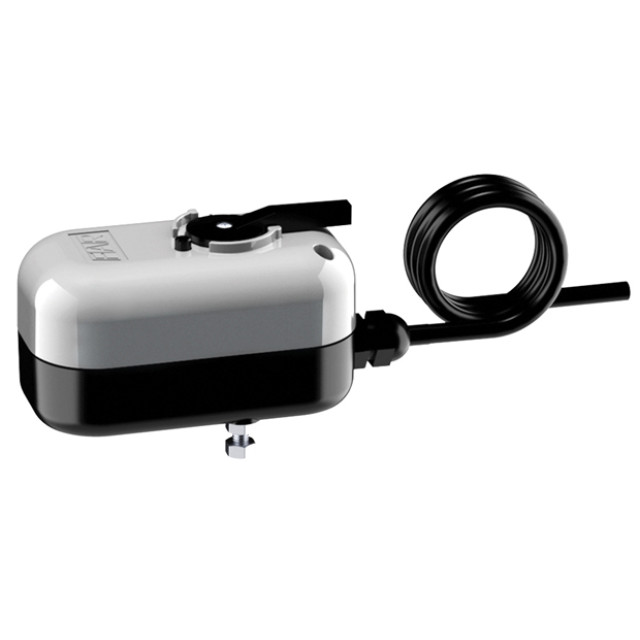

Фото производителя показывает семейство приводов FAR SMALL 3007. Исполнение, электрические параметры и комплектность выбранного артикула определяют по его характеристикам.
