Контроллер сервопривод Wester ARS10, 3-точ. (220В,10Нм,90°,120сек)

Контроллер Wester ARS10 крутит 3-ходовые и 4-ходовые смесительные клапаны на 90 градусов. Момент 10 Нм, питание 220 В, время полного хода 120 секунд. Управление — трёхточечное, то бишь релейное: открыть, стоп, закрыть. На объекте эту модель ставят на контуры тёплых полов и радиаторные ветки, где не нужна плавная аналоговая модуляция, а достаточно дискретного позиционирования.

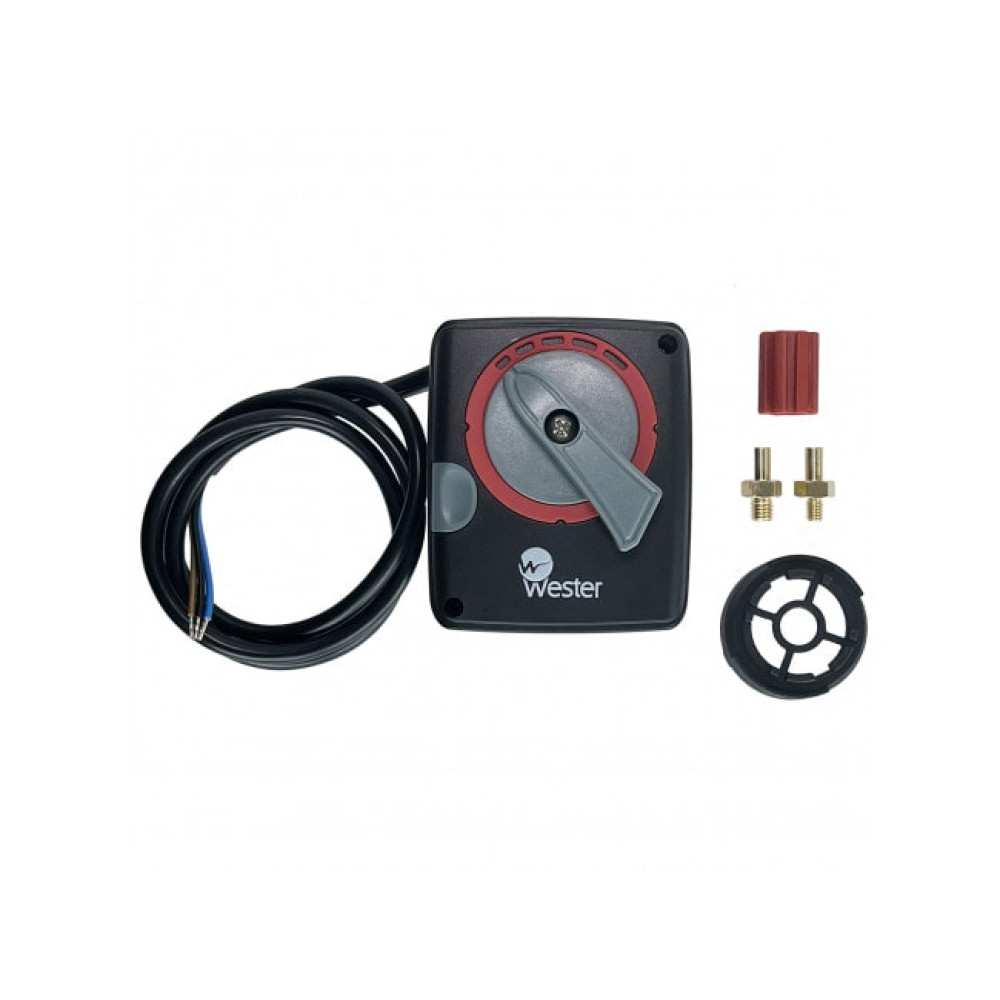

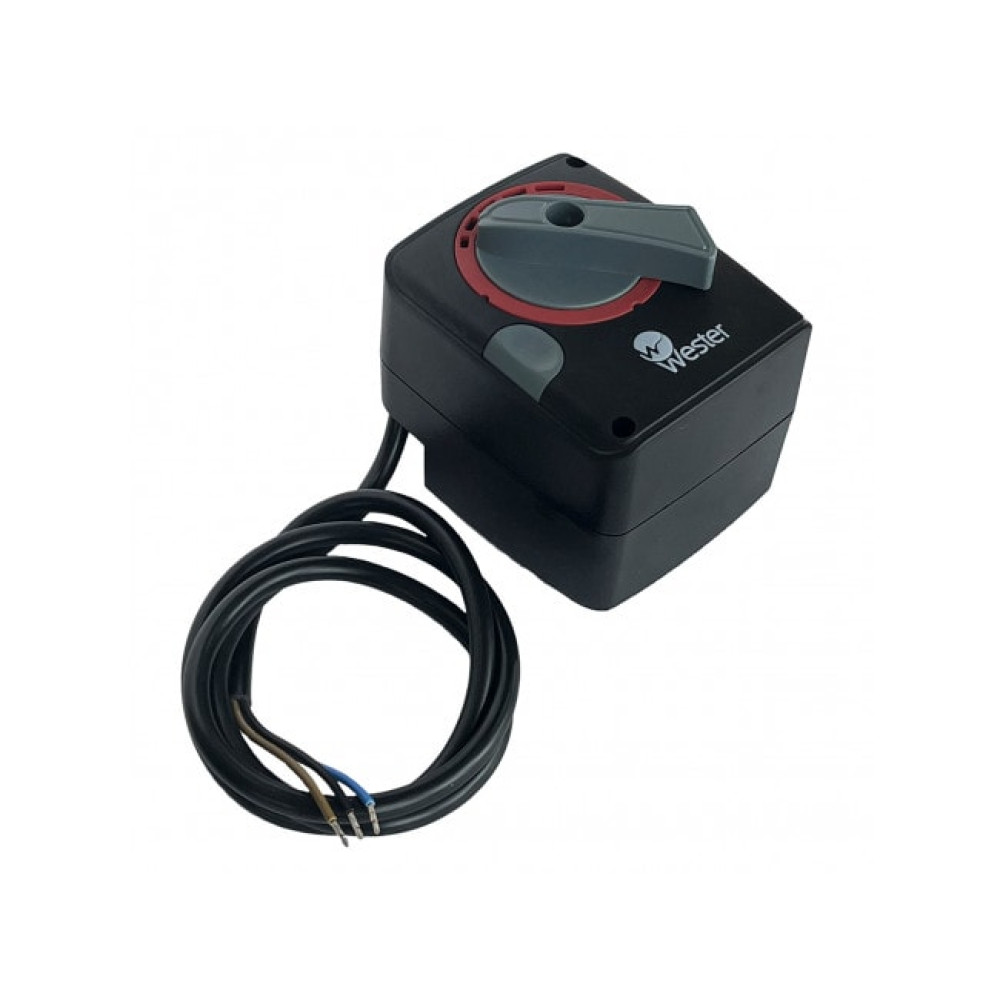

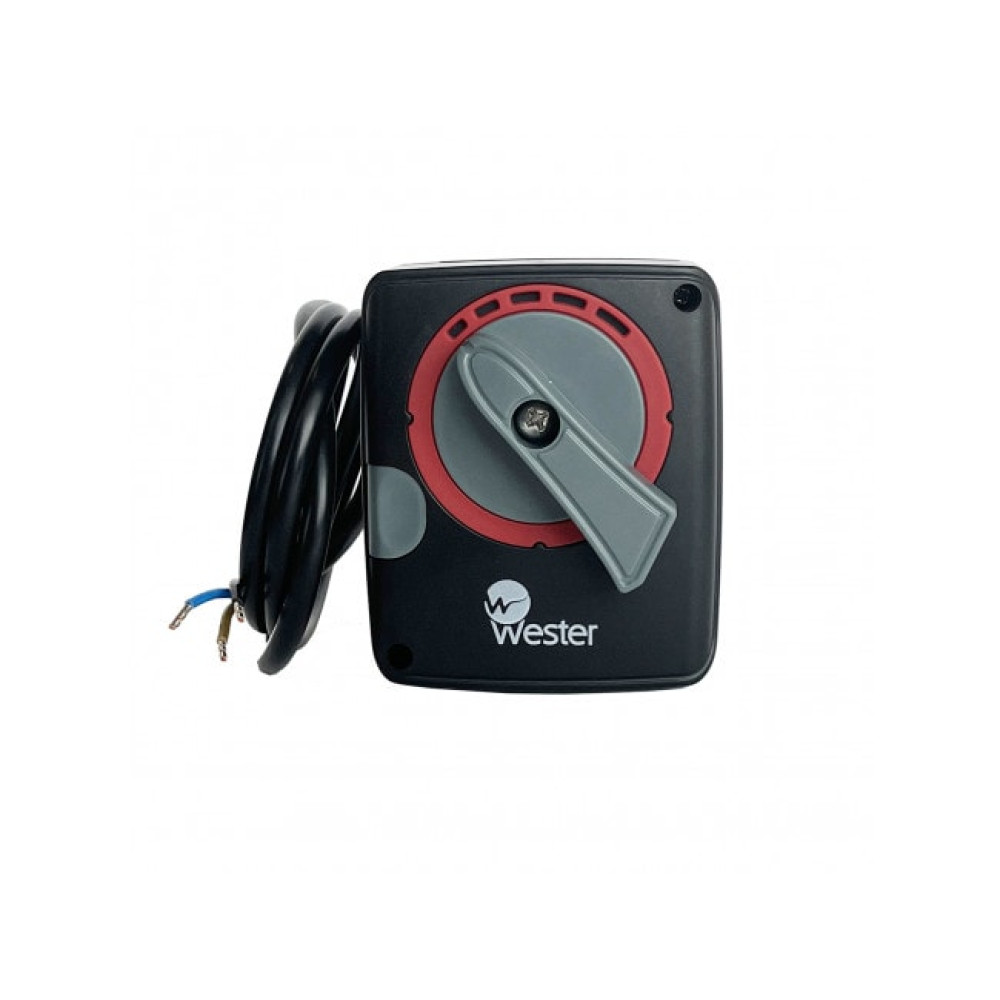

Корпус компактный, пластик матовый. На лицевой стороне — кнопка и рукоятка для ручного дубляжа. Нажал кнопку, провернул ручку , клапан вручную закрыт. Ещё раз нажал , привод вернулся в автоматику. По нашему опыту монтажа, эту механику часто путают с фиксатором положения, хотя это именно переключение режимов. Инженеры jione при подборе советуют сразу проверить, что рукоятка не зажата, иначе автоматика не включится.

Управляющий сигнал , трёхпроводная схема: фаза на открытие, фаза на закрытие, общий ноль. Концевики встроенные, отключают мотор при достижении 90 градусов.

• Усилие 10 Нм , хватает для DN25-DN40, но на DN50 с большим перепадом давления лучше брать ARS25
• Время 120 сек , не быстро, зато без гидроударов, подходит для систем с чугунными котлами
• Степень защиты IP54 , можно ставить в приямке, но не под прямой ливень
