Контроллер сервопривод Wester ARS6 модул. (24В,6Нм,90°,60/120сек)

Контроллер сервопривода Wester ARS6 рассчитан на 24 В и крутящий момент 6 Нм. Угол поворота фиксированный — 90°, время срабатывания 60 или 120 секунд в зависимости от модели. Это модульное устройство для управления поворотными смесительными клапанами на 3 или 4 хода.

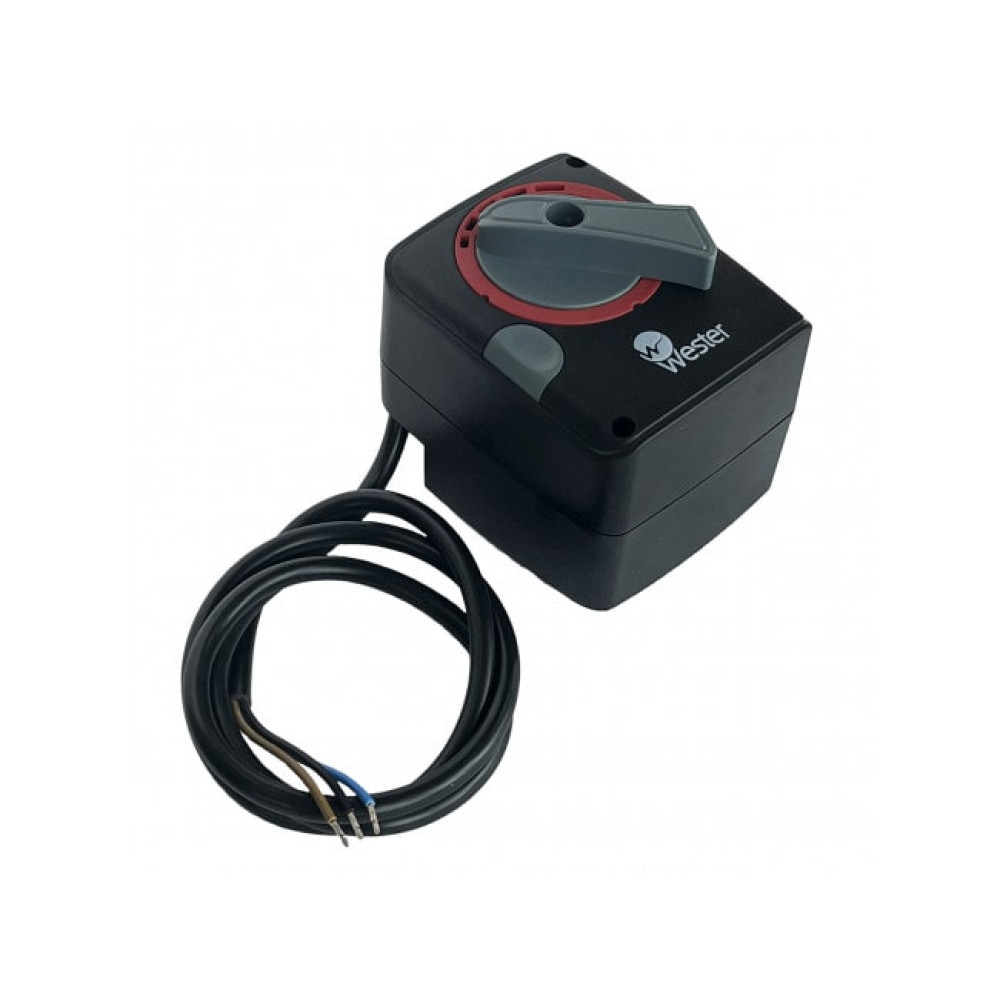

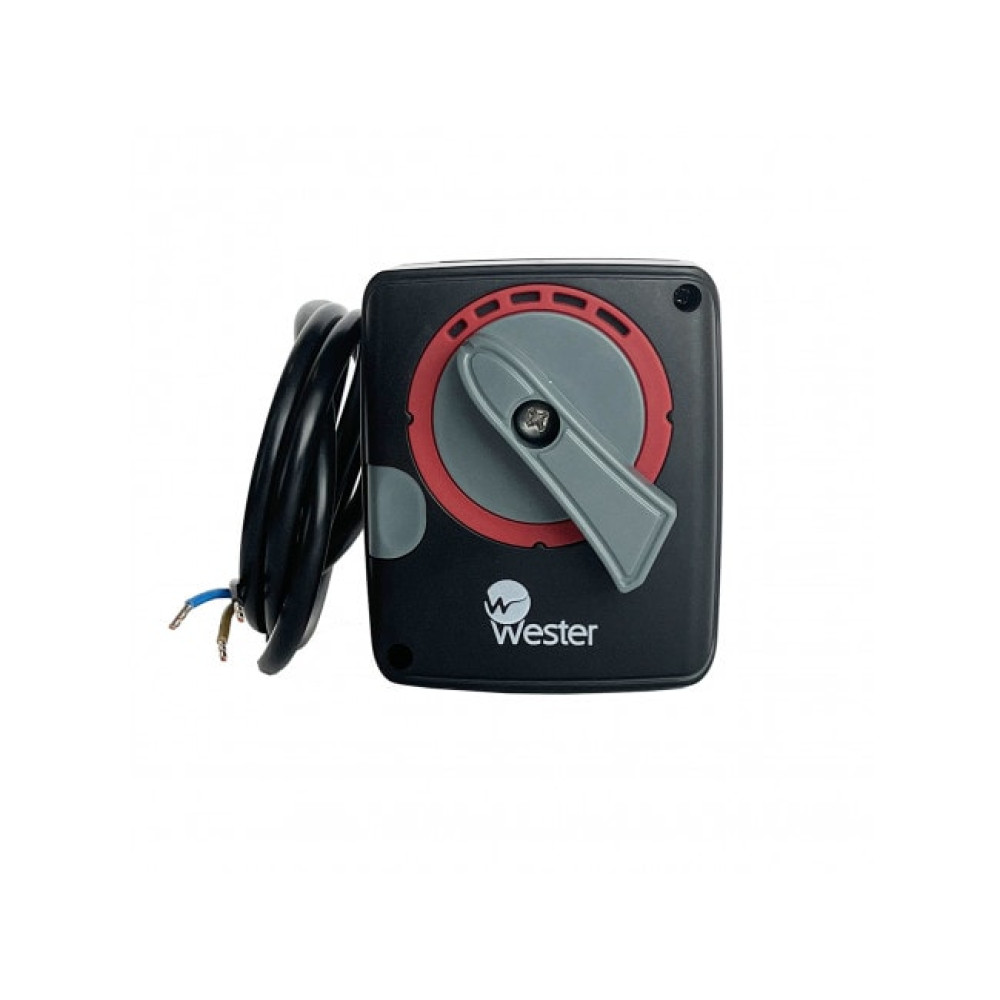

Управление — двухпозиционное, трёхточечное или аналоговое. Инженеры jione при подборе советуют сразу уточнять тип сигнала: на объекте часто путают, что нужен именно 0-10 В, а привод ставят под потенциометр. Привод оснащён регулировочной рукояткой для ручного режима. Чтобы переключиться, нажмите на кнопку и проверните рукоятку. Для возврата в автомат , снова нажмите на ту же кнопку.

Корпус компактный, ставится прямо на шток клапана без дополнительных кронштейнов. А вот что по монтажу:

• Питание , 24 В постоянного или переменного тока. Полярность не критична, но лучше проверить документацию.
• Кабель подключения , стандартный 4-жильный, сечение 0.75-1.5 мм². Длину линии ограничьте 50 метрами, иначе падение напряжения.

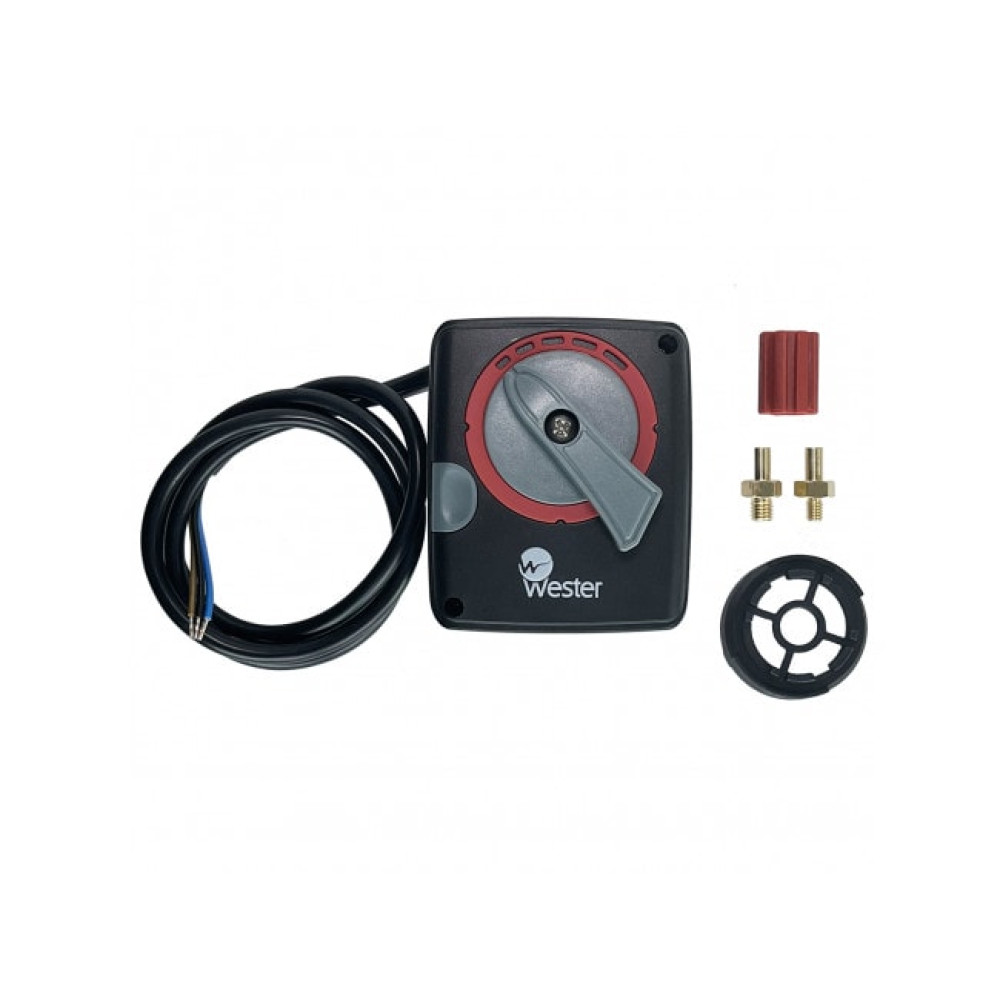

• Крепление , на фланец клапана через адаптер. В комплекте идёт втулка под вал 10-12 мм.
• Ручной привод , только при отключённом питании. Если крутить под напряжением, сгорит шестерня.
• Температура эксплуатации , от -10 до +50 °C. В котельной обычно нормально, но если рядом котёл , ставьте экран.

На складе обычно лежат версии под 60 и 120 секунд. Первая быстрее, но сильнее греется. Вторая тише и дольше живёт. Выбирайте под инерцию системы.
