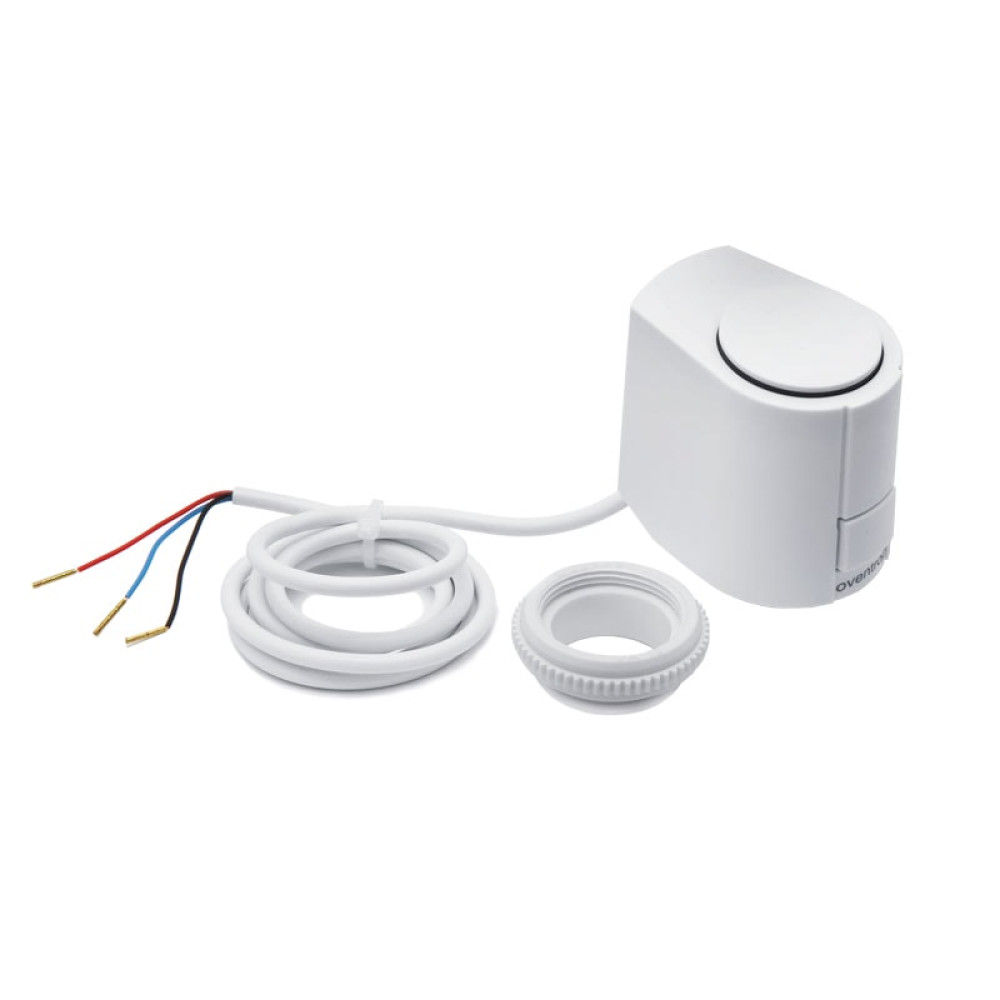

Сервопривод Oventrop Aktor 1012953 T 2P, 24 В нормально закрытый пропорциональный

Описание

Сервопривод Oventrop Aktor 1012953 T 2P, 24 В, (0-10 В) представляет собой пропорциональный нормально закрытый сервопривод с соединением M 30 x 1.5.

Ключевые особенности

• нормально закрытый пропорциональный термоэлектрический привод - закрыт в отсутствии напряжения
• автоматическое распознавание нейтральной точки и хода клапана
• функция "первого закрытия"
• присоединительный кабель с сечением 3 x 0,22 мм2 длиной 1 метр
• питание 24 В
• развиваемое усилие > 90 Н

Принцип работы нормально закрытого сервопривода Овентроп 1012953

В центральной части корпуса располагается пружинный механизм и внутренняя малая ёмкость, заполненная специальной рабочей жидкостью. Вокруг ёмкости размещается нагревательный элемент. В рабочем режиме, при подаче электрического тока, нагревательный элемент прогревает жидкость, и она расширяется. В нормально закрытых клапанах поступательное движение штока герметичной ёмкости с помощью рычага преобразуется в обратное по направлению движение штока клапана. Движение штока уменьшает давление на шток термоклапана, который соответственно открывается. Как только напряжение исчезает, нагревательный элемент перестает работать, жидкость постепенно начинает терять температуру и объём. В конце концов, она принимает первоначальный объем, давление на шток (с помощью рычага) увеличивается, и клапан закрывается.
