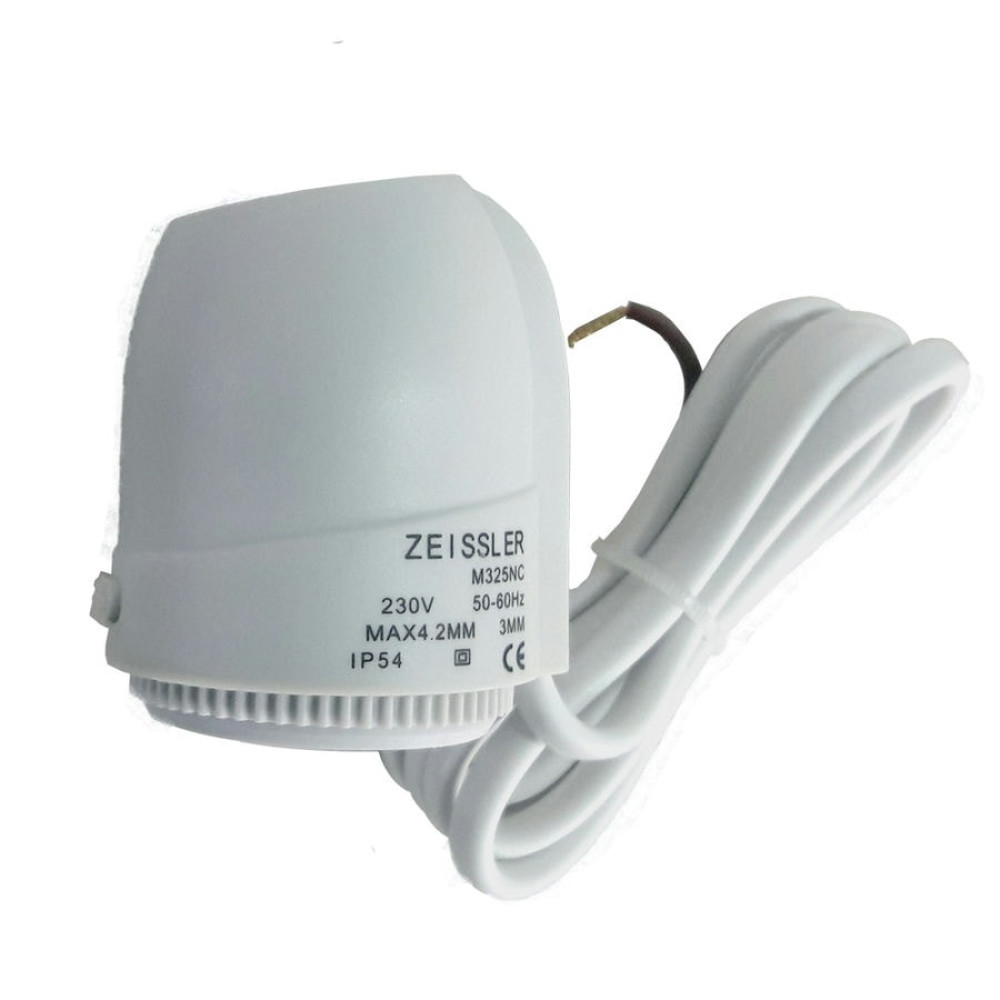

Сервопривод термоэлектрический TIM M325NC (нормально закрытый)

Описание

Электротермические сервоприводы предназначены для управления термостатическими клапанами климатических систем по команде комнатного термостата , контроллера или ручного переключателя.
Сервоприводы могут используются совместно с радиаторными термостатическими клапанами коллекторными группами а также с прочими термостатическими клапанами, имеющими присоединительный размер М30х1,5.

Технические характеристики TIM M325NC

• Тип привода - нормально закрытый НЗ
• Напряжение питания/частота: 230V 50/60Hz
• Мощность: 2Вт
• Диапазон температур при хранении: -25… +60 ºС
• Диапазон температур воздуха при работе: 0… +60ºС
• Максимально допустимый ток : 300 mA
• Допустимое время действия максимального тока: 3 мин
• Развиваемое усилие на штоке: 100 Н
• Максимально допустимая относительная влажность воздуха: 80%
• Монтажное положение: Любое (360º)
• Резьба под адаптер: М30х1,5
• Класс защиты от внешних воздействий IP 54
• Ход штока: 4 мм
• Время цикла (открыт/закрыт) : 3 мин
• Сечение присоединительного провода : 2 х 0,75 мм
• Материал корпуса привода : ABS -пластик

Принцип действия привода:

В основу работы электротермического привода положен принцип расширения жидкости при нагревании. Электрический ток, поданный на привод, проходит через греющий нихромовый проводник, который нагревает толуол, находящийся в сильфонной герметической емкости. Расширяющийся от нагревания толуол изменяет длину сильфонной емкости, тем самым придавая поступательное движение толкателю, преодолевая сопротивление возвратной пружины При снятии с привода электропитания, жидкость в сильфонной емкости остывает, и возвратная пружина возвращая толкатель в исходное положение.
