Сервопривод STOUT SVM-1005-024001, 24 В AC/DC, 0–10/2–10 В, 60/120 с

Артикул товара

SVM-1005-024001

Бренд товара

Stout

Длина кабеля, м

Напряжение питания, В

Серия

SVM-1005

Степень защиты

IP42

7 100 ₽

✓ В наличии

Описание

Сервопривод STOUT SVM-1005-024001, 24 В AC/DC, 0–10/2–10 В, 60/120 с

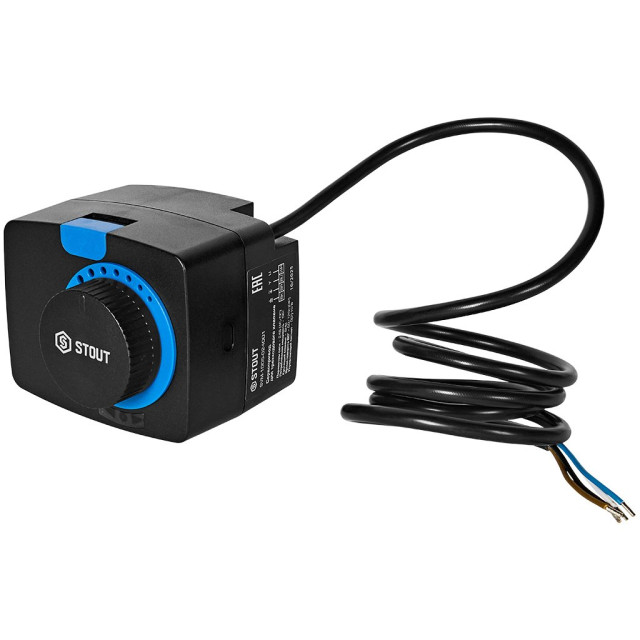

Электропривод STOUT SVM-1005-024001 управляет поворотным трехходовым смесительным клапаном. Модель рассчитана на питание 24 В AC/DC и пропорциональный сигнал 0–10 или 2–10 В: контроллер задает положение клапана, а не только открытие и закрытие.

Ход на 90 градусов занимает 60 либо 120 секунд. Нужное время и диапазон сигнала выбираются DIP-переключателями внутри корпуса. На корпусе есть кнопка перехода в ручной режим и рукоятка для установки положения клапана. Крутящий момент составляет 6 Н·м, потребляемая мощность 5 Вт.

Привод поставляется отдельно от регулирующего клапана и имеет кабель длиной 1 м с четырьмя проводниками сечением 0,75 мм². При подборе учитывают тип управляющего сигнала и посадку на клапан. По паспорту привод нельзя располагать снизу клапана; электрические подключения выполняет квалифицированный специалист.

Характеристики

Артикул товара SVM-1005-024001

Бренд товара Stout

Длина кабеля, м 1

Напряжение питания, В 24

Серия SVM-1005

Степень защиты IP42

Вид арматуры сервоприводы

Время поворота на 90 градусов, с 60 или 120

Высота по чертежу, мм 92

Глубина по чертежу, мм 83

Диаметр кабеля, мм 6,7

Допустимая относительная влажность, % 85

Крутящий момент, Н·м 6

Масса нетто, кг 0.5

Ограничение положения монтажа Не устанавливать снизу клапана

Подгруппа сервоприводы

Поставка регулирующего клапана Отдельно от привода

Потребляемая мощность, Вт 5

Ручное управление Переключение кнопкой на корпусе

Способ выбора времени хода DIP-переключатель внутри привода

Способ выбора управляющего сигнала DIP-переключатель внутри привода

Температура окружающей среды, °C От -5 до +50

Температура транспортировки и хранения, °C От -30 до +70

Тип питания AC/DC

Угол поворота, ° 90

Управляющий сигнал, В 0–10 или 2–10

Частота переменного тока, Гц 50

Число жил и сечение проводников кабеля, мм² 4x0,75

Ширина по чертежу, мм 100
