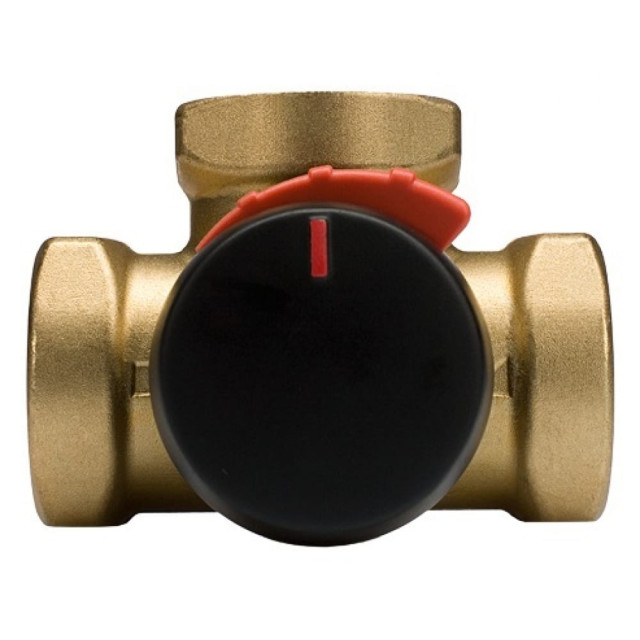

3-ходовой смесительный клапан ELSEN подключение 3/4" ВВ Kvs 6,3

При монтаже тёплого пола или радиаторной системы часто сталкиваются с проблемой: в контуры подаётся вода разной температуры. Напрямую котёл даёт 70–80 °C, а для тёплого пола нужно не выше 45 °C. Тут и нужен трёхходовой смесительный клапан ELSEN с подключением 3/4" ВВ и Kvs 6,3.

• Принцип работы — клапан смешивает горячий поток из котла с обраткой из контура, чтобы на выходе держалась заданная температура. Kvs 6,3 — это пропускная способность: через клапан проходит 6,3 м³/ч при перепаде давления 1 бар. Для небольших домов до 150–200 м² , в самый раз.
• Конструкция , корпус из латуни, резьба 3/4" внутренняя-внутренняя (ВВ). Подходит под ручной или сервоприводный привод. У нас на складе обычно берут его в паре с термоголовкой , это дешёвый способ автоматизировать температуру.
• Где ставить , на коллектор тёплого пола, в обвязку бойлера косвенного нагрева, на радиаторные группы. Важно: клапан не перекрывает поток полностью, он только смешивает. Если нужно отсечь контур , ставят отдельный шаровой кран.

Из практики монтажа

Типичная ошибка новичков , путают направление потока. На корпусе есть стрелка, но её часто игнорируют. Если перепутать, клапан не будет смешивать, а просто откроет байпас. Ещё момент: перед клапаном обязателен фильтр грубой очистки , мелкая стружка из труб быстро забивает седло, и Kvs падает.

Клапан ELSEN подходит для систем с температурой до 110 °C и давлением до 10 бар. Ресурс , около 200 000 циклов. Менеджеры предлагают его, когда нужно собрать узел подмеса без лишних деталей.
