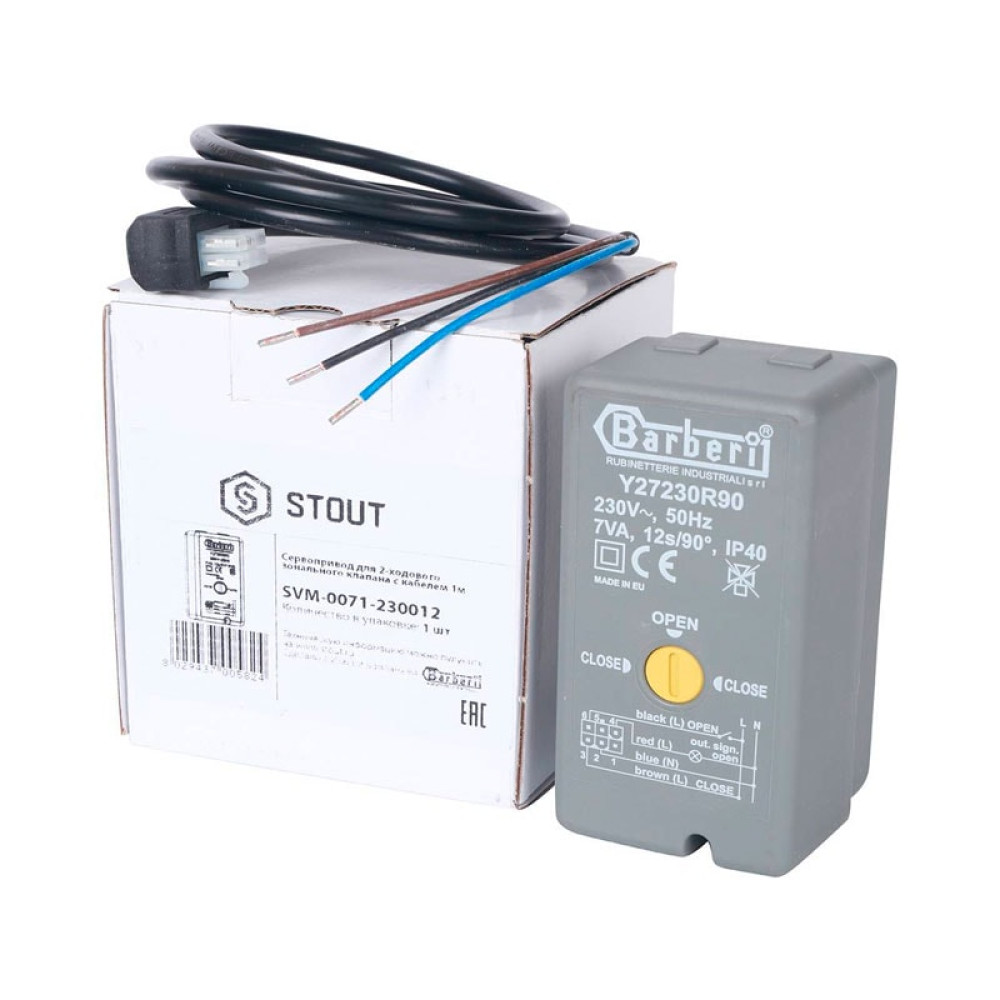

Сервопривод для 2-х ходовых клапанов Stout SVM-0071-230012 12 сек/90°
Описание
Сервопривод Stout SVM-0071-230012 поворачивает шток клапана на 90 градусов за 12 секунд. Это штатная скорость для бытовых систем отопления и тёплых полов. Медленнее не всегда лучше — при резком открытии случается гидроудар, быстрее привод не успевает отработать точное позиционирование. У нас на складе обычно берут эту модель под тёплые полы с двухходовыми клапанами 1/2 и 3/4 дюйма.
Из практики монтажа
Инженеры jione при подборе советуют смотреть на момент вращения. У SVM-0071-230012 он 5 Нм — хватает для большинства латунных клапанов Stout. Новички часто путают: ставят привод с моментом 3 Нм на клапан с жёсткой пружиной, через месяц клинит. Здесь запас по усилию есть, но для клапанов Ду25 и выше берите модель на 10 Нм.
Питание 230 В , стандартная розетка. Нет внешнего концевого выключателя, управление идёт от комнатного термостата. Если термостат релейный, привод просто включает или выключает подачу. При ошибке в подключении фаз (ноль и фаза перепутаны) привод не стартует , это частая причина возврата, хотя сам блок исправен.
- Напряжение: 230 В ±10%, частота 50 Гц
- Угол поворота: 90° (фиксированный, не регулируется)
- Время полного хода: 12 секунд
- Момент: 5 Нм

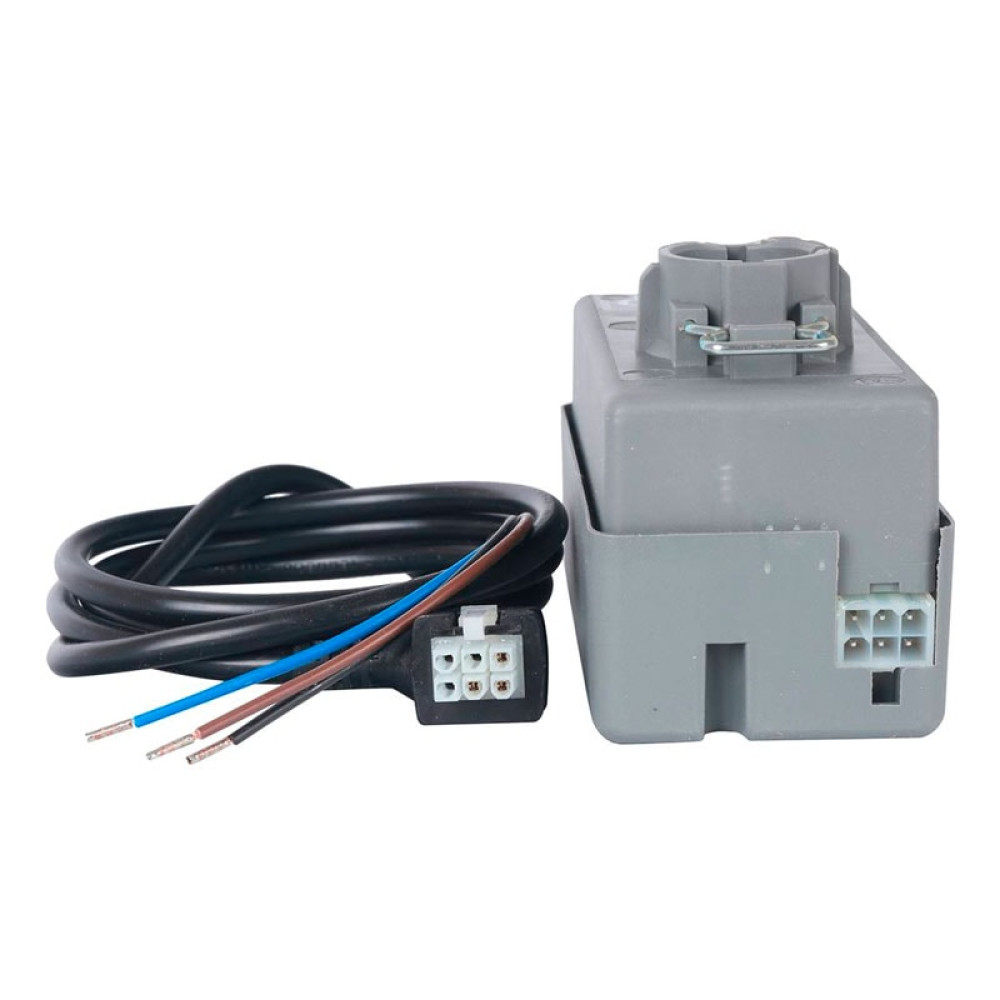

- Кабель: 1 метр, три жилы 0,75 мм²
Ставьте привод на клапан в положении «закрыто». Перед включением проверьте, что шток клапана ходит свободно , если подклинивает, разберите и смажьте уплотнительное кольцо силиконовой смазкой. А крепление накидной гайкой , не перетягивайте, иначе треснет корпус привода.
Особенности модели
- ✓Страна производитель: Италия
- ✓Тип продукта: Сервоприводы
