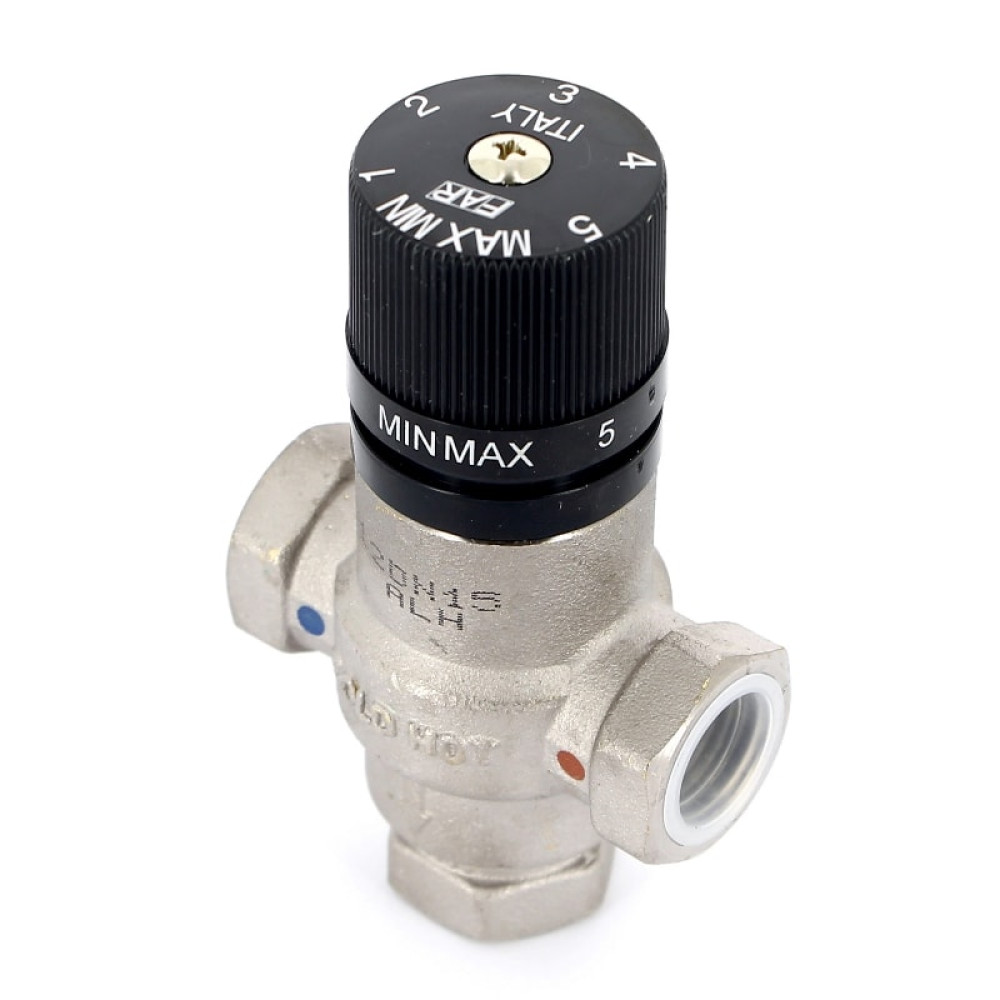

Смеситель термостатический 1/2 TERMO-FAR

Внутри корпуса термостатического смесителя FAR FA 3950 расположен термостатический датчик, погруженный в смешанный поток и интегрированный с заслонкой холодной и горячей воды. В зависимости от фиксируемой температуры, датчик изменяет соотношение горячей и холодной воды, поддерживая температуру воды на выходе из смесителя на установленном уровне. Термосмеситель FAR FA 3950 подсоединяется к системе с помощью трех отводов. К боковым отводам подается горячая и холодная вода. Из нижнего отвода выходит смешанный поток. Отводы имеют дюймовую резьбу: 1/2", 3/4" и 1". На корпусе термосмесителя нанесены стрелки подвода горячей («HOT»), холодной («COLD») и выхода смешанной («MIX») воды. Для быстрого приближенного подбора термосмесителя можно пользоваться выше размещенной таблицей:

В верхней части термостатического смесителя FAR FA 3950 имеется градуированная ручка для установки температуры на выходе. Смеситель, поставляемый с завода, откалиброван при давлении 3 атм при следующем соответствии между цифрами, указанными на ручке, и устанавливаемой температурой:

Положение на ручке

MIN

1

2

3

4

5

MAX

Соответствующая температура (°С)

25

35

45

50

60

70

70
