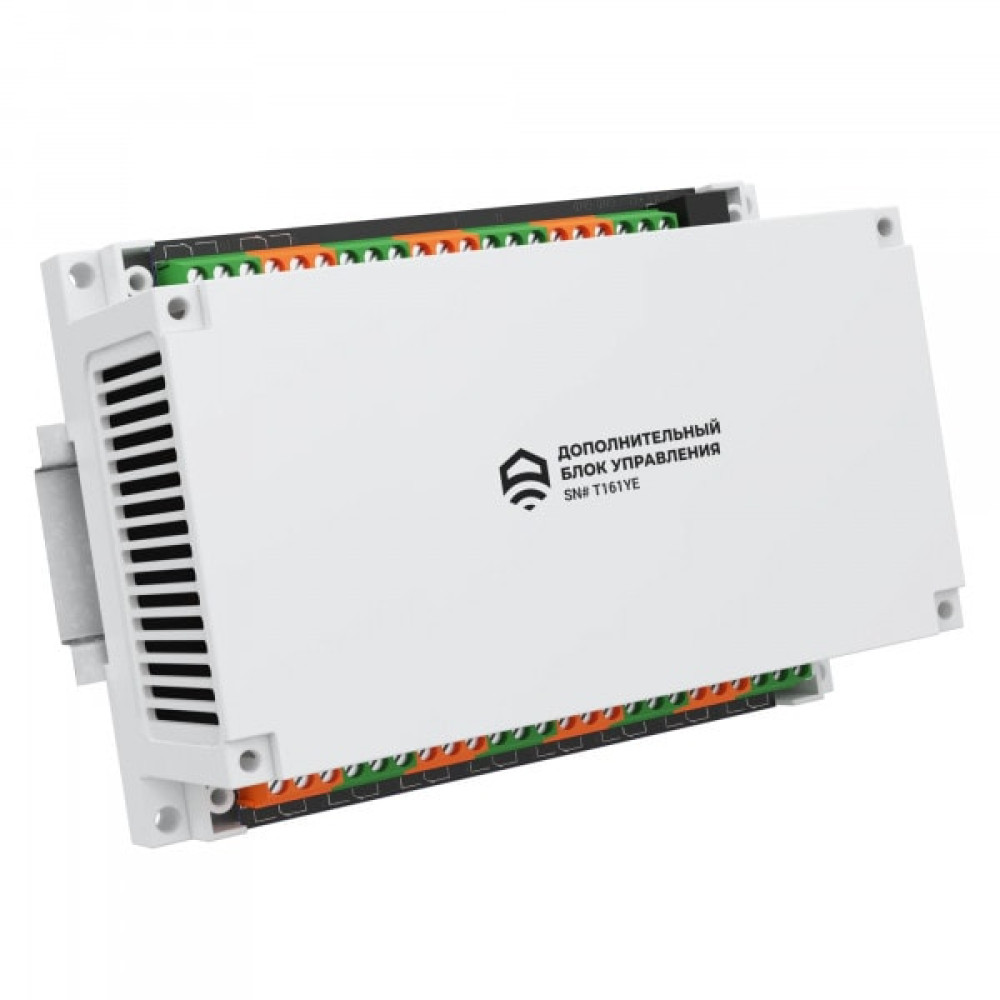

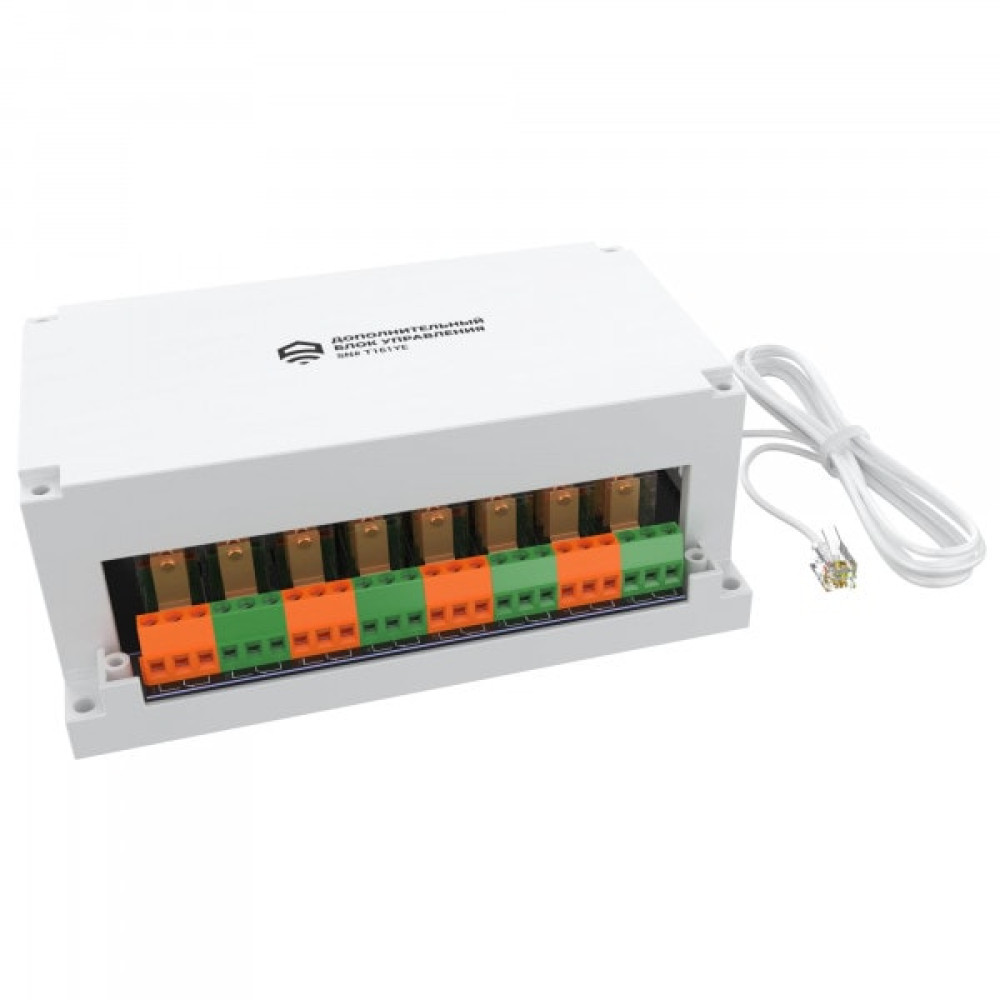

Блок расширения Ectocontrol на 10 реле 12А RS-485 ES-REMB-10

Name: Блок расширения Ectocontrol на 10 реле 12А RS-485 ES-REMB-10
Brand: Ectocontrol
SKU: 367131
Price: 8000.00 RUB
Availability: InStock

Артикул

ec01025

Бренд товара

Ectocontrol

Гарантия, лет

Модель

ES-REMB-10

Поддержка

всех программ управления в ЛК и приложении

Работает с версиями

ectoControl 3.0/3.1/3.2/3.3/4.0, до 5 блоков на систему

8 000 ₽

✓ Доставим завтра, · Москва и МО

Описание

Блок расширения Ectocontrol ES-REMB-10 даёт 10 реле по 12 ампер каждое. Управление идёт по RS-485. На объекте часто ставят, когда штатных каналов контроллера не хватает для силовых цепей. Например, нужно держать несколько котлов, насосов или вентиляцию. Реле коммутируют нагрузку до 1,3 кВт на канал. Каждый выход имеет светодиод — видно, что замкнуто, а что нет. Это удобно при пусконаладке.

Из практики монтажа

Модуль крепится на DIN-рейку в щите. Занимает ширину 4 модуля. Подключение простое: шина RS-485 и питание 24 В. Новички часто путают — реле сухие, без напряжения. Нагрузку нужно заводить отдельно. Индикация горит, если канал активен. При монтаже советуют сразу подписать каждый выход маркером, иначе потом путаешься в проводах.

Коммутация нагрузки , 10 независимых реле на 12 А. Каждый канал работает отдельно. Максимум 1,3 кВт на канал, суммарно не больше 10 А на блок. Если нагрузка выше, ставят контактор через реле.
Управление по RS-485 , протокол Modbus RTU. Подключается к контроллеру Ectocontrol или любому другому мастеру. Длина линии до 1200 метров. Скорость до 115200 бит/с. Адрес задаётся перемычками на корпусе.
Индикация работы , 10 светодиодов на передней панели. Каждый загорается при замыкании реле. Это помогает быстро проверить логику без мультиметра. На пульте или в ПЛК видно команду, а на блоке , факт срабатывания.
Монтаж на DIN-рейку , корпус пластиковый, крепление защёлкой. Провода зажимаются под винт. Сечение до 2,5 мм². Рекомендуют ставить автомат на вход питания 24 В.
