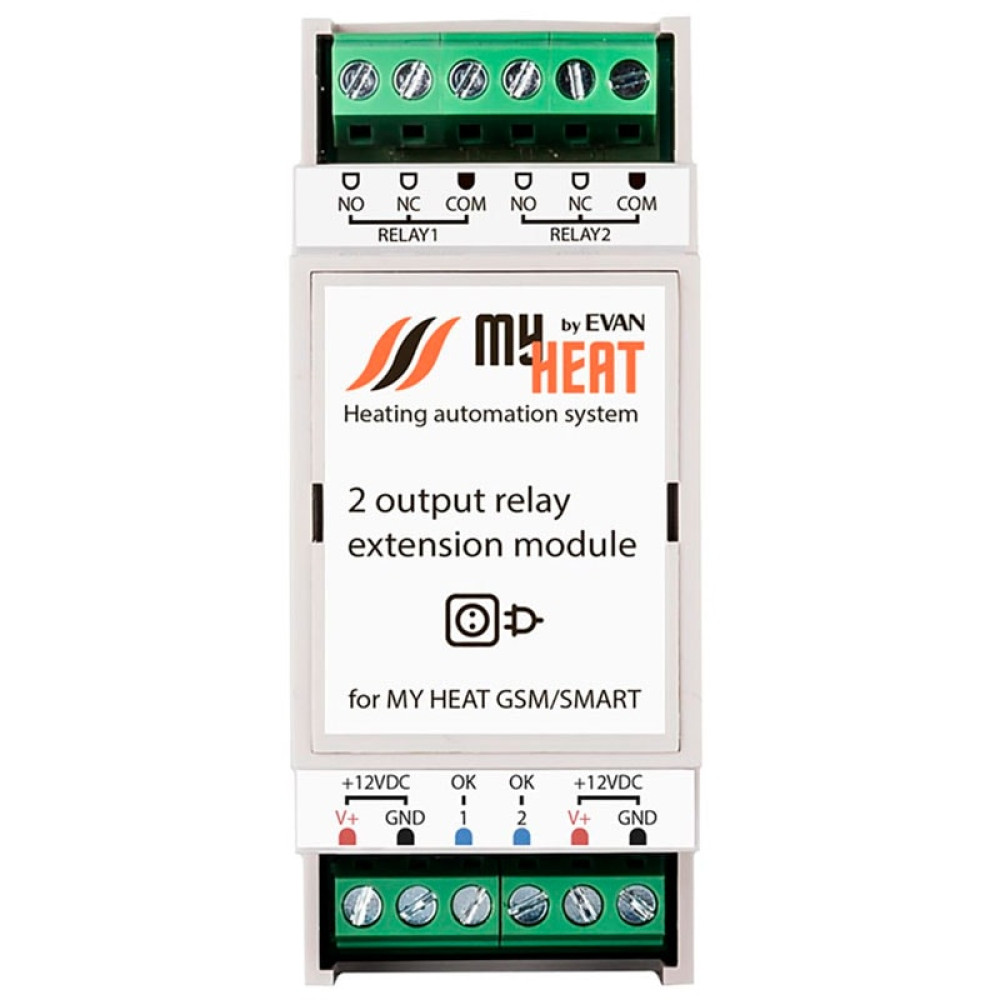

Name: Блок реле на 2 выхода MyHeat RL2
Brand: MyHeat
SKU: 348981
Price: 3100.00 RUB
Availability: InStock

Каталог

Блок реле на 2 выхода MyHeat RL2

Артикул

6295

Бренд товара

MyHeat

Гарантия

1 год

3 100 ₽

Актуальное наличие на сегодняшний день, уточняйте у менеджера магазина

Описание

Блок реле на 2 выхода MyHeat RL2 подключается к контроллеру по управляющим проводам. Его задача — коммутировать две независимые электрические нагрузки через электромагнитные реле. Внутри стоят механические реле, которые при срабатывании издают характерный щелчок — это нормально, так и должно быть.

Куда его ставят. Обычно модуль монтируют в щит автоматики рядом с контроллером MyHeat GSM или MyHeat SMART. По нашему опыту установки, его чаще всего берут под управление циркуляционным насосом и трехходовым клапаном в системе теплого пола. Или для включения бойлера косвенного нагрева по команде от датчика температуры.

Из практики монтажа

Инженеры jione при подборе советуют сразу проверять сечение подключаемых проводов , клеммы рассчитаны на жилы до 2.5 мм². Если нагрузка мощная (например, насос 300 Вт), лучше ставить дополнительный пускатель, а реле использовать как промежуточное. Иначе контакты быстро подгорят.

Вот что важно помнить при подключении:

Питание на модуль подается отдельно, через автоматический выключатель на 2А. Не цепляйте его к цепи контроллера.
После сбоя питания реле восстанавливают работоспособность автоматически , это заложено в схему.
Провода управления от контроллера к RL2 лучше экранировать, если трасса длиннее 10 метров.
Модуль крепится на DIN-рейку, занимает 4 модуля. Учитывайте это при компоновке щита.
Перед включением проверьте, что нагрузка не превышает 5А на канал , это паспортный предел.

А еще новички часто путают: реле коммутирует фазу, а ноль пускают напрямую на нагрузку. Не делайте так , разрывайте оба провода, если нагрузка индуктивная.

Характеристики

Артикул 6295

Бренд товара MyHeat

Гарантия 1 год
