Блок управления приводом смесителя Viessmann (монтаж на стене) 7639040 ( ZK02941)

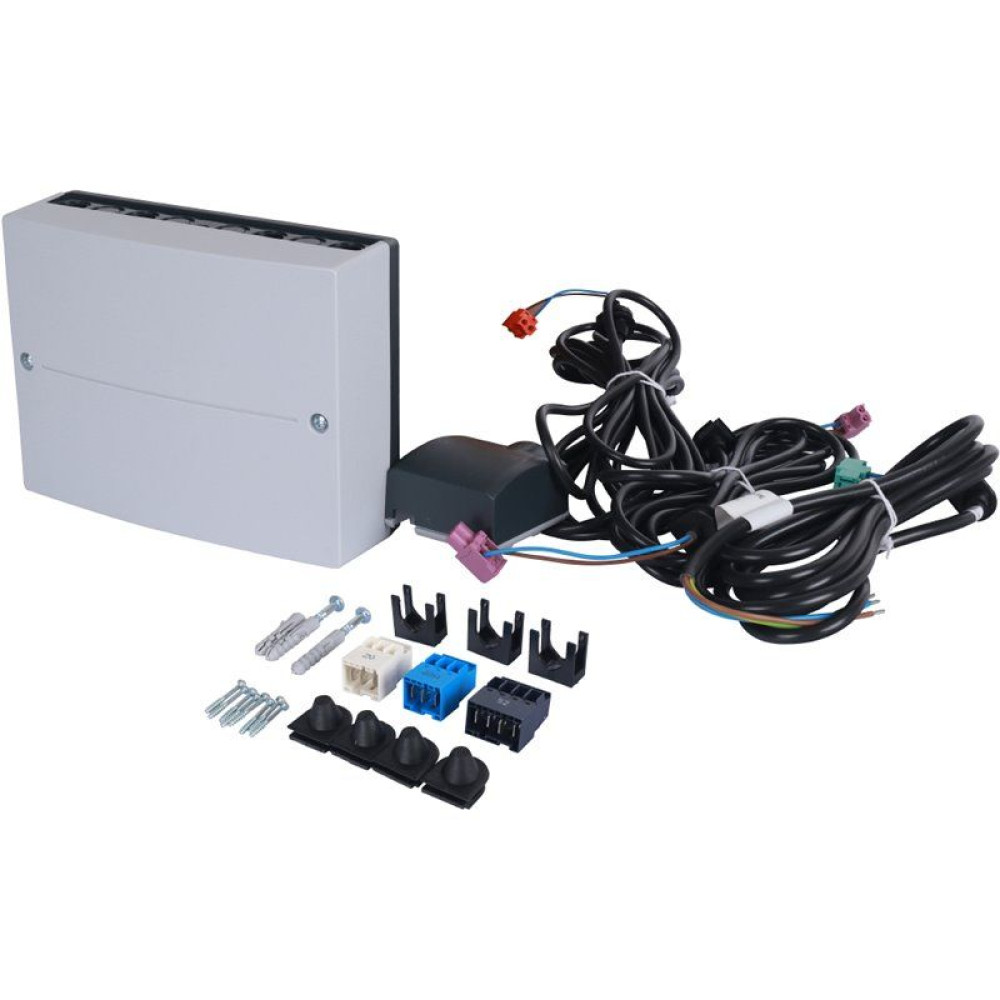

Блок управления приводом смесителя Viessmann 7639040 (ZK02941) предназначен для одного отопительного контура со смесителем. Монтаж на стене, подключение через шину KM-BUS. В комплекте накладной датчик температуры подающей магистрали NTC 10 кОм с кабелем 5,8 м и штекером.

Из практики монтажа: новички часто путают этот блок с обычным термостатом. Но он не управляет котлом напрямую. Он работает в связке с контроллером Vitotronic 200 тип KO2B, получая команды по шине. Без этого контроллера блок не имеет смысла.

На объекте блок монтируют на стену рядом с коллектором. К нему подключают отдельно заказываемый электропривод смесителя и насос отопительного контура — для них есть отдельные штекеры. Кабель подключения к сети уже в комплекте.

Что проверять при установке

• Датчик NTC 10 кОм — его крепят на трубу подачи. Если перепутать полярность или поставить на обратку, контур не будет держать температуру.
• Длина кабеля датчика 5,8 м , хватает для большинства котельных. Но если расстояние до коллектора больше, нужно наращивать провод.
• Шина KM-BUS , это двухпроводная линия без полярности. Подключать можно в любом порядке, но важно не замкнуть её с питанием 230 В.
