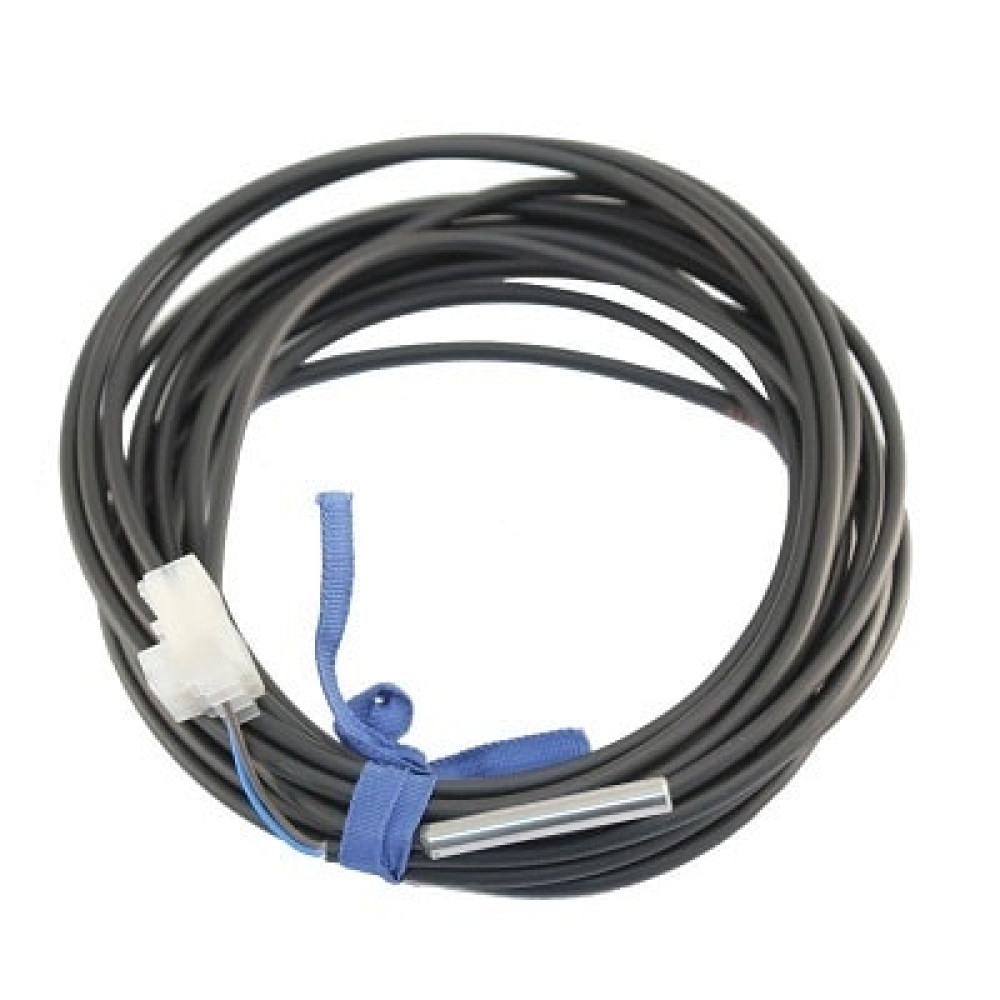

Датчик бойлера Bosch/Buderus NTC RD 6.0 арт. 7735502290

Датчик NTC RD 6.0 (арт. 7735502290) — это терморезистор для Bosch и Buderus. Он ставится в гильзу бойлера косвенного нагрева и передаёт на плату котла текущую температуру воды. Без него автоматика не понимает, когда включать нагрев и когда отключать.

К нам её берут под замену в двух случаях: либо оригинал начал врать и бойлер греет слабо или постоянно, либо датчик вышел из строя по обрыву. Сопротивление у исправного экземпляра — 6 кОм при 25 °C. Инженеры jione при подборе советуют сверять маркировку старого датчика , бывают версии под разную длину кабеля.

Монтаж простой , выкручиваете старый из гильзы, вставляете новый и подключаете к клеммам. Но есть нюанс: в некоторых котлах Buderus Logamax плюсовой контакт может быть нестандартно распаян. Если подключить наоборот, датчик не сгорит, но показания поплывут. Проверяйте полярность по схеме.

Из практики монтажа

Частая ошибка , путают датчик бойлера с датчиком подачи котла. NTC RD 6.0 всегда идёт к бойлеру, у него чёрный корпус и два провода. На корпусе котла стоит другой , с белым или серым корпусом.

• Сопротивление 6 кОм при 25 °C , эталон для проверки мультиметром
• Кабель 1,5 метра , хватает для большинства настенных моделей
• Разъём на 2 контакта , подходит к платам Logamax U052 и GB072
• Рабочий диапазон от −10 до +110 °C , запас по температуре есть
• Гильза латунная , не ржавеет в контуре ГВС

Если после замены котёл показывает ошибку закипания или не реагирует на нагрев , проверьте контакт в разъёме. Иногда окислы снимают показания.
