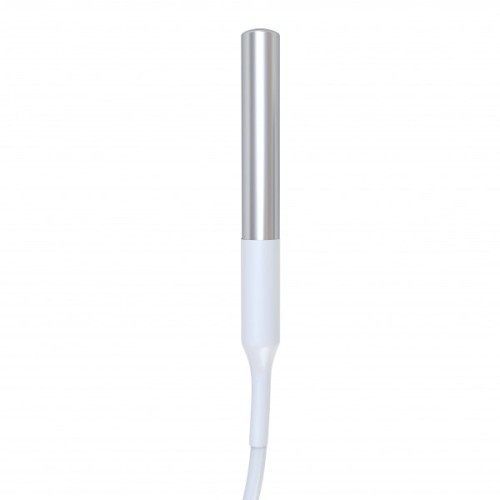

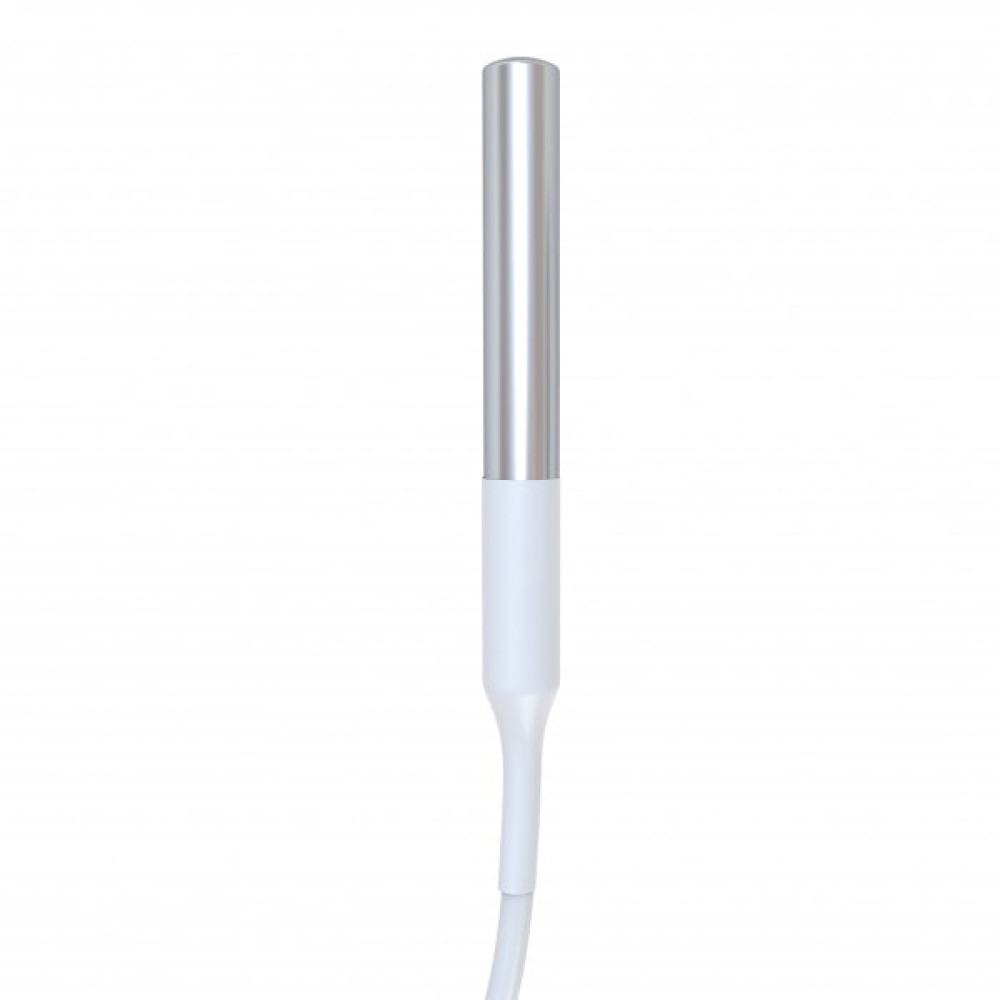

Датчик температуры Ectocontrol проводной в гильзе ES-TEDS-02
Описание
Датчик Ectocontrol ES-TEDS-02 ставят в гильзу котла или бойлера. Проводная версия — для систем, где не нужен радиомодуль, но важна стабильность сигнала. Погрешность 0,5-1,0 °С — это типично для терморезисторов в этом сегменте.

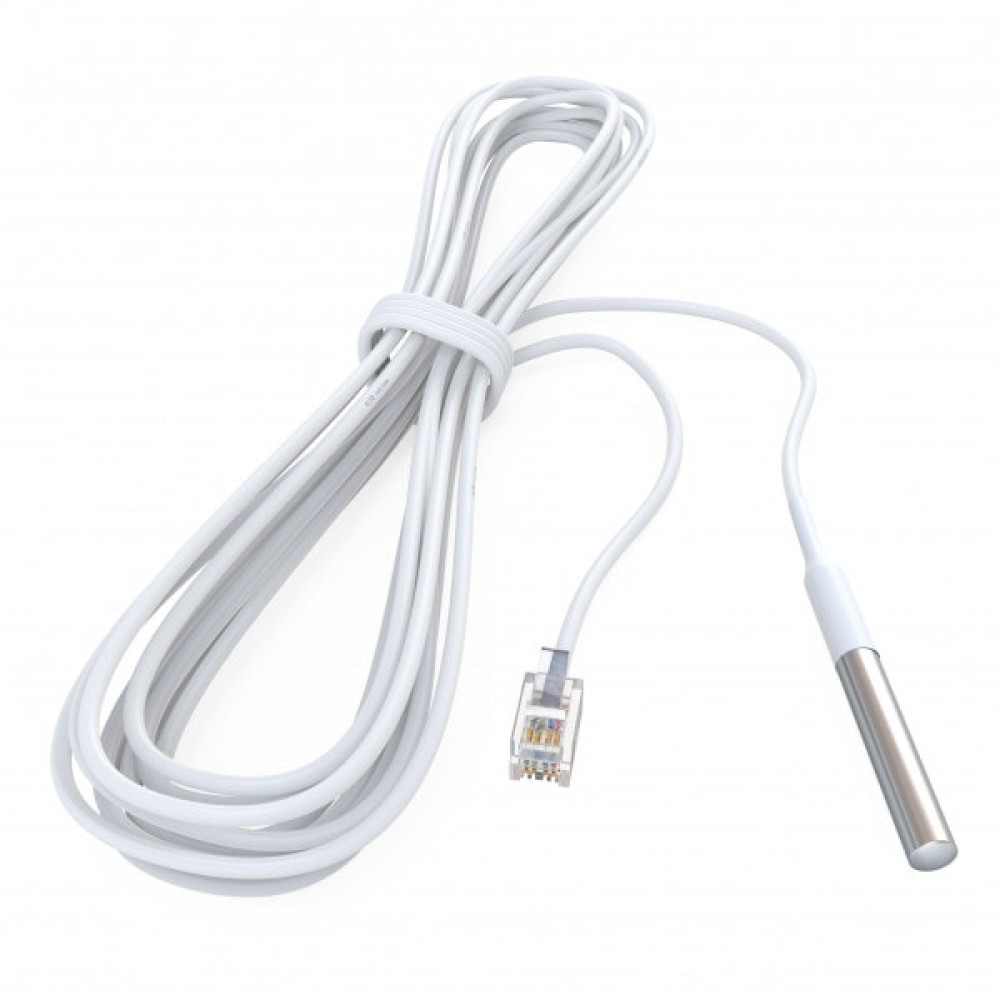

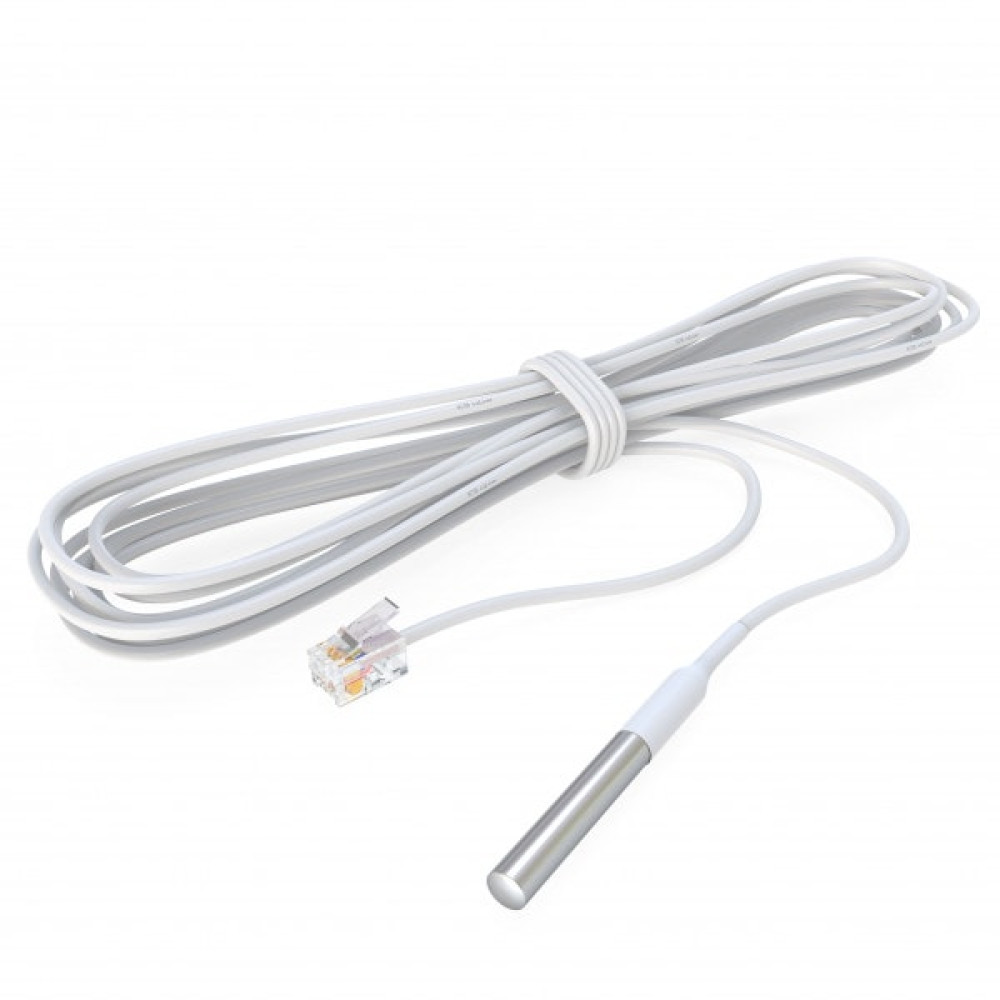

Диапазон от -40 до +99 °С перекрывает и морозы на складе, и горячую воду в контуре. Кабель можно удлинить до 15 метров. Этого хватает, чтобы вывести датчик в соседнее помещение или на щит управления.
Инженеры jione при подборе советуют: если гильза уже вварена в теплообменник, берите эту модель. Она подходит к стандартным посадочным гнездам. Монтаж простой , вставил, затянул винт, подключил два провода к контроллеру. Главное не перепутать полярность, хотя на схеме это указано.
Из практики монтажа
Частая ошибка , затягивать кабель в гофру вместе с силовыми линиями. Наводки от 220 В сбивают показания на 2-3 градуса. Лучше вести отдельно или использовать экранированный провод. Еще один момент: гильза должна плотно сидеть в стенке , если болтается, воздушная прослойка занижает температуру на 0,5-1,5 °С.
- Диапазон измерений: от -40 до +99 °С
- Погрешность: 0,5-1,0 °С
- Максимальная длина кабеля: до 15 метров
- Тип датчика: NTC термистор, 10 кОм при 25 °С
К нам его берут под замену штатным датчикам в котлах Protherm, Vaillant и Baxi. Подходит и для самодельных систем на Arduino или промышленных контроллерах , лишь бы вход был рассчитан на 10 кОм.
Особенности модели
- ✓Работает с версиями: ectoControl: 3.0/3.1/3.2/3.3/4.0, до 3 шт. на систему;
- ✓Страна производитель: Россия
