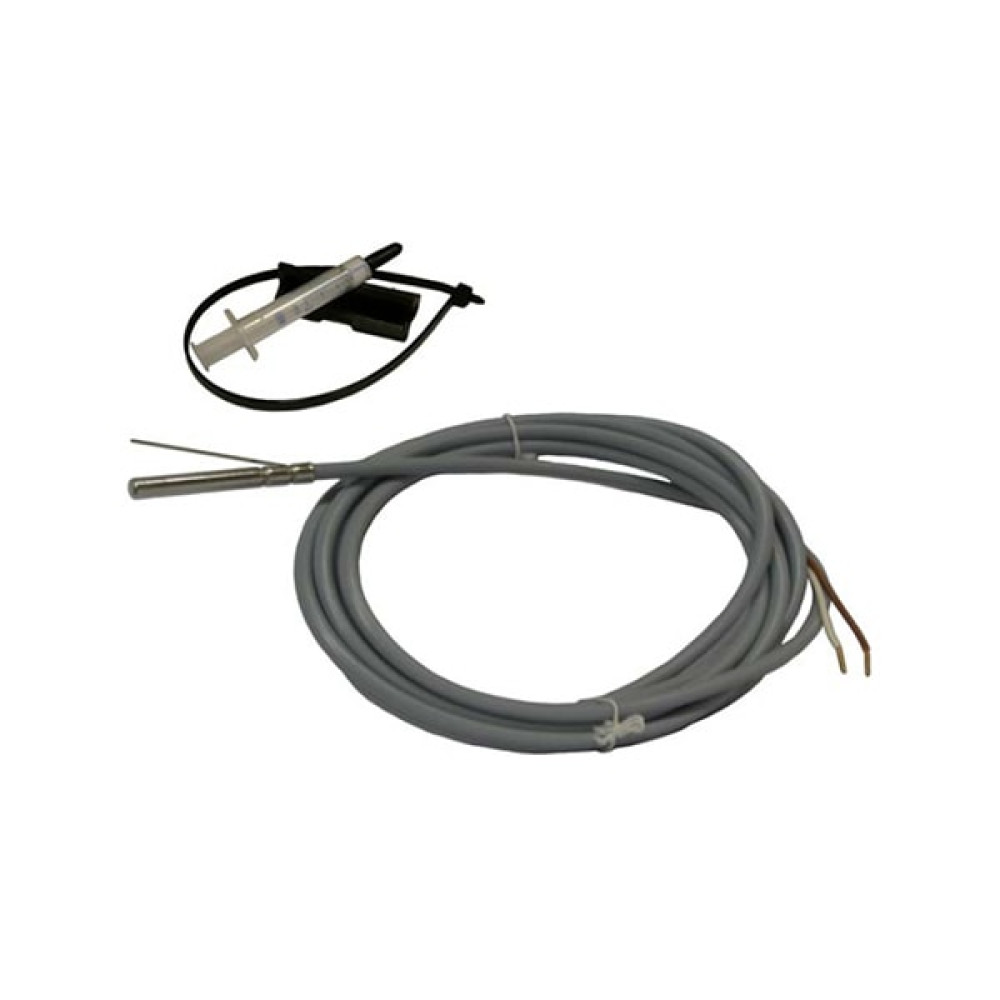

Датчик температуры проточной воды Protherm VF арт. 0020049246

Котёл Protherm начал гнать то кипяток, то ледяную воду, или горелка работает рывками? Чаще всего причина — датчик температуры проточной воды VF арт. 0020049246, термистор NTC, который непрерывно отслеживает нагрев в проточном теплообменнике и передаёт данные блоку управления котла.

Как работает датчик

Сопротивление термистора меняется вместе с температурой: при 25°C оно около 10 кОм, при 60°C падает примерно до 3 кОм. Блок управления считывает эти значения и корректирует мощность горелки. Если датчик начинает врать, автоматика теряет ориентиры и горелка работает рывками. Отсюда скачки температуры на кране.

Инженеры jione при подборе советуют сначала проверить сопротивление мультиметром: ноль или бесконечность означают однозначную замену. Но бывает, что причина кроется в воздухе в системе или в забитом теплообменнике — котёл тогда выдаёт ошибку перегрева или недогрева.

Частая путаница: датчик VF внешне похож на NTC-датчик подачи отопления, однако у него другая резьба и посадка под проточный теплообменник. Не перепутайте при заказе.

Замена

• Отключите котёл от сети и слейте воду
• Выкрутите старый датчик
• Поставьте новый с уплотнительной прокладкой: корпус латунный, резьба мягкая, не перетягивайте
• Подключите разъём, залейте воду, запустите котёл

После замены котёл обычно возвращается к стабильной работе без скачков температуры ГВС.
