Галан Навигатор Базовый автоматика для котла Галан

Автоматика Галан Навигатор Базовый — это блок управления для электродных котлов этой же марки. Без него котёл работает только в ручном режиме, а с ним управление становится автоматическим. Инженеры jione при подборе советуют ставить этот блок сразу, чтобы не переплачивать за переделку обвязки позже.

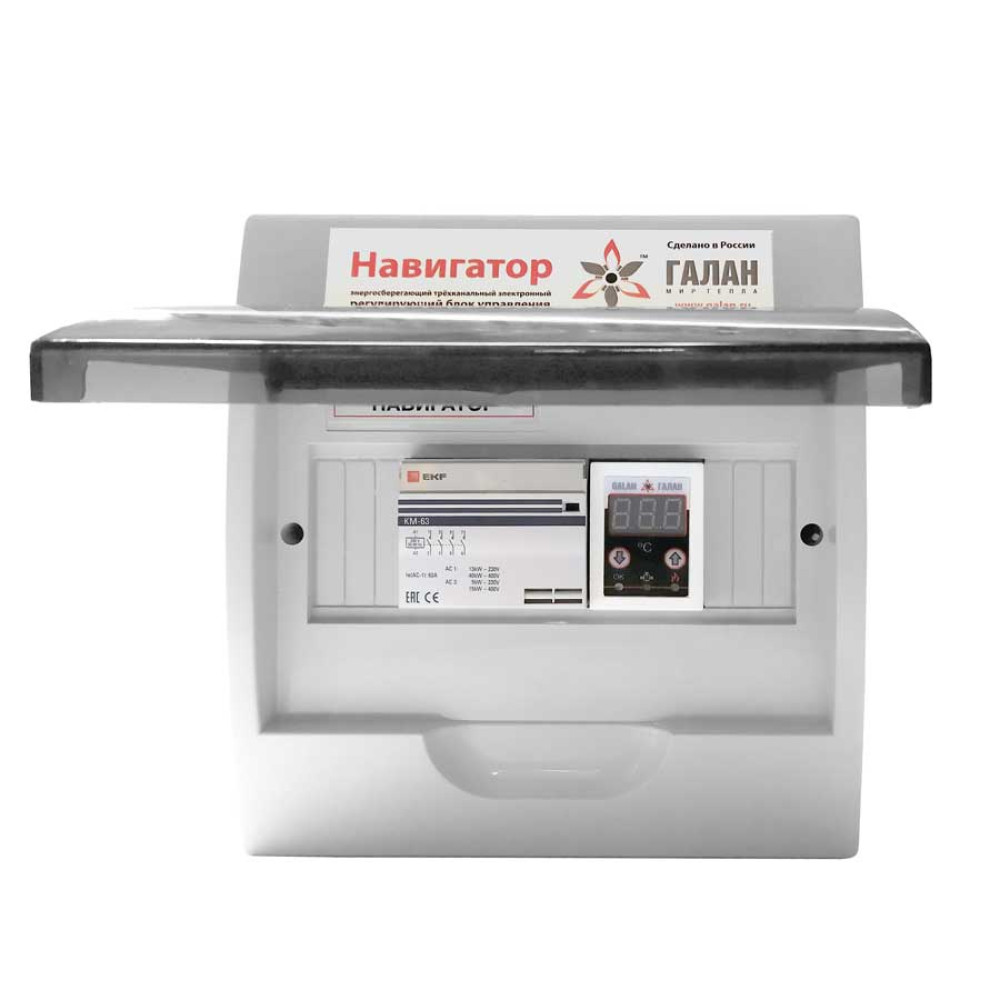

Блок регулирует температуру по двум каналам: от датчика на подающей трубе (красный) и на обратке (синий). Внутри корпуса стоят реле-контакторы, контроллер тока на 12 А (для версии НКТ) и нулевая шина. На лицевой панели — ручка управления, выключатель и индикаторы работы ступеней нагрева, циркуляционного насоса и внешнего комнатного термостата. Есть переходная колодка для подключения насоса и питания 220 В.

Из практики монтажа

Новички часто путают, куда цеплять датчики. Красный датчик ставится на трубу, которая идёт от котла к радиаторам. Синий , на обратку, которая возвращается в котёл. Если их перепутать, автоматика будет работать некорректно и может выдать ошибку по перегреву. Монтажники на объектах обычно фиксируют датчики на трубах стяжками или термопастой для лучшего контакта.

А ещё у этого блока есть варианты исполнения по количеству контакторов. В базовой версии стоит один контактор. Если у вас котёл на три ступени (модель Н3), внутри ставят три контактора. Для двухступенчатого котла (Н2) , два. При заказе уточняйте версию, иначе автоматика не сможет переключать мощность.

• Регулирует температуру по подаче и обратке.
• Есть индикация работы насоса и ступеней нагрева.
• Подключается к комнатному термостату.
• Варианты на 1, 2 или 3 контактора под ступени котла.
