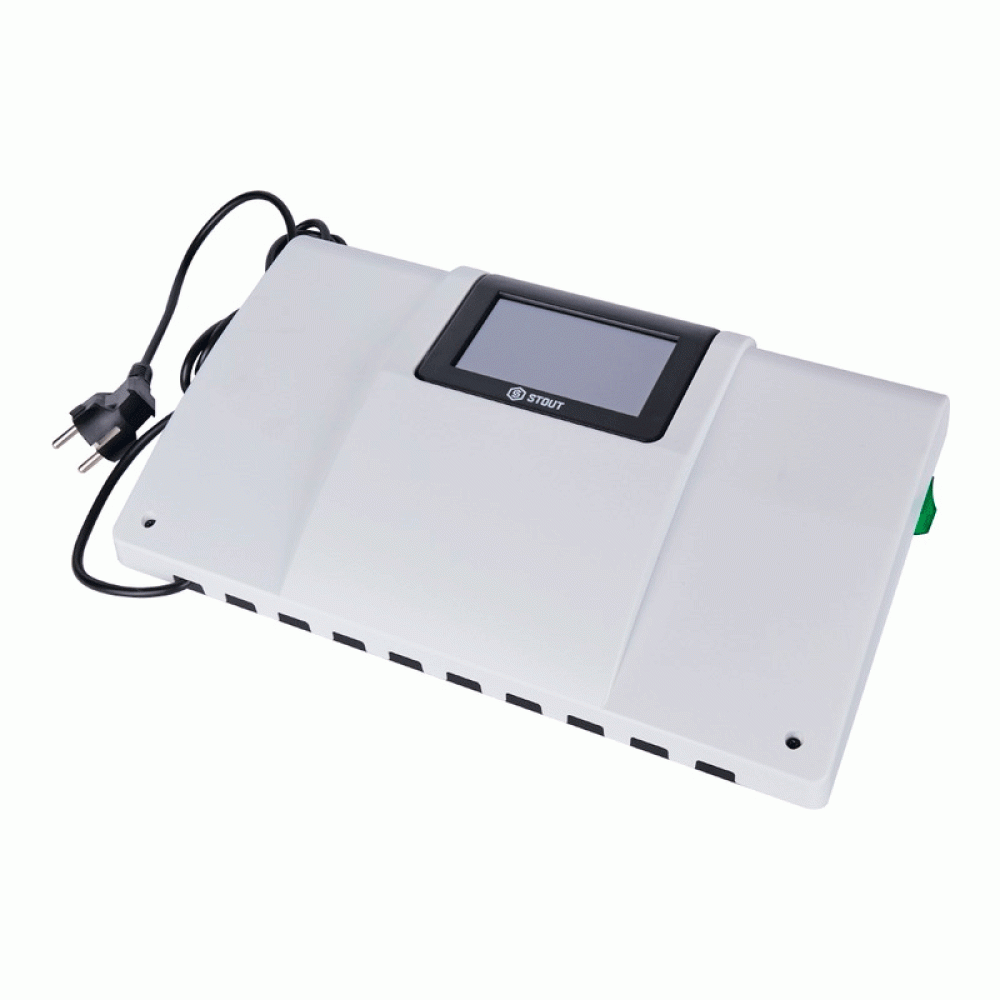

Контроллер для управления 3-мя смесительными клапанами Stout i-3

Описание

Контроллер Stout i-3 управляет тремя смесительными клапанами. Инженеры jione при подборе советуют ставить его в системах с несколькими источниками тепла — котлом, насосно-смесительными контурами, контуром горячего водоснабжения. Новички часто путают: этот контроллер не для одного контура, а для целой сети. Он координирует работу всех узлов, чтобы температура в каждом контуре держалась стабильно.

Управление идёт по датчикам температуры. Контроллер получает сигнал от термодатчиков на подаче и в обратке, рассчитывает положение каждого клапана и меняет его сервоприводами. На объекте это выглядит так: котел греет теплоноситель до высокой температуры, а контроллер подмешивает остывшую воду из обратки через клапаны, чтобы в тёплый пол или радиаторы шла нужная температура. Без контроллера пришлось бы ставить отдельные термостаты на каждый контур и настраивать их вручную.

А что с монтажом? Контроллер крепится на DIN-рейку в щите, к нему подключаются три сервопривода клапанов и датчики. Питание 230 В, выходы — релейные для насосов и аналоговые для клапанов. Настройка делается через меню на корпусе, там задаются температуры для каждого контура и график работы. По нашему опыту установки, на настройку уходит около часа, если схема отопления уже собрана.
