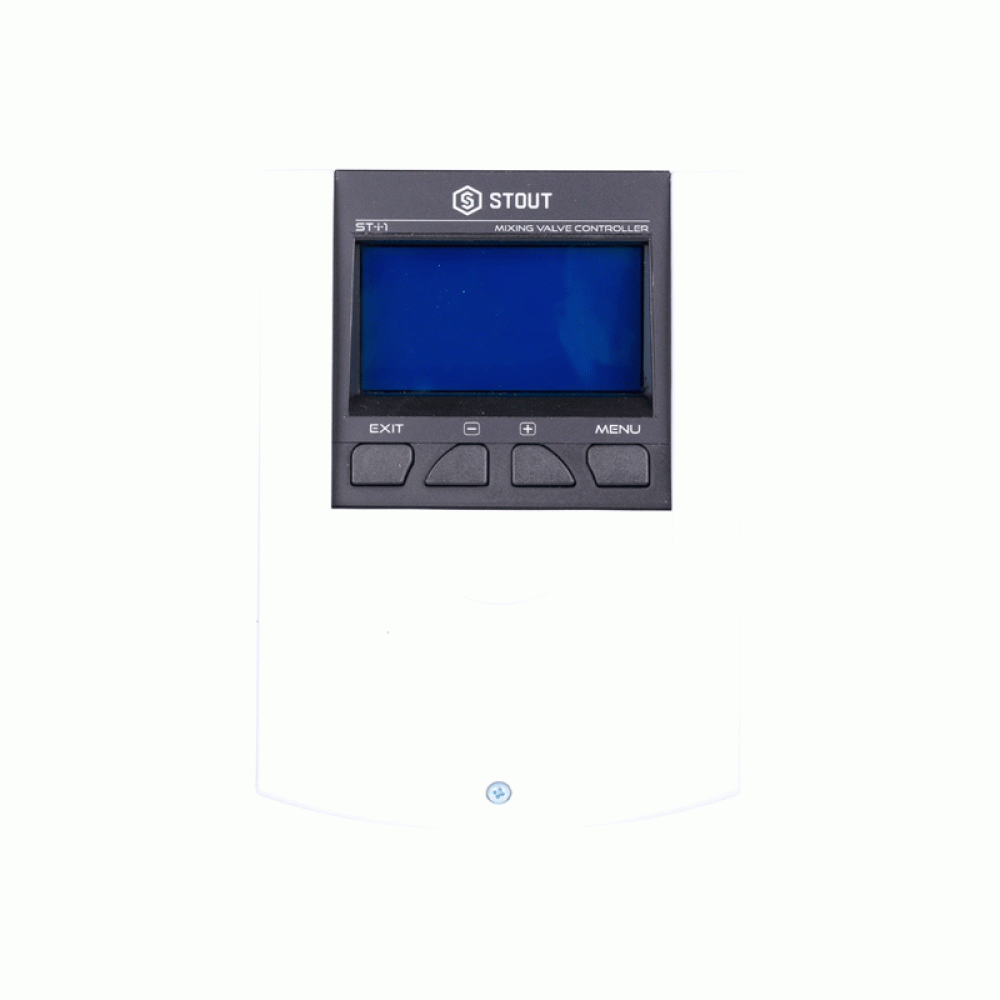

Контроллер для управления работой смесительного клапана Stout i-1

Описание

Контроллер Stout i-1 берут под связку трёх- или четырёхходового смесительного клапана с циркуляционным насосом. Типичная задача — защитить котёл от переохлаждения обратки. По нашему опыту установки, без такого блока низкотемпературные контуры (тёплый пол) быстро убивают теплообменник конденсатом или термоударами.

Что делает контроллер

• Управляет сервоприводом клапана по температуре теплоносителя — смешивает подачу и обратку в нужной пропорции.
• Включает насос только когда клапан открыт на смешение , исключает работу «всухую» и перегрев.
• Контролирует обратку котла датчиком (в комплекте). Если температура падает ниже точки росы, контроллер прикрывает обратку , это не даёт выпадать кислотному конденсату на стенках камеры сгорания.

Из практики монтажа

На объекте контроллер крепится на DIN-рейку в щите. Датчик обратки ставится на трубу сразу после котла, до насоса , иначе показания смазываются. А ещё менеджеры предлагают его когда котел стоит на твёрдом топливе: там обратка падает мгновенно, и без защиты теплообменник трескается за пару топок.

Новички путают: думают, что i-1 заменяет комнатный термостат. Нет , он только смесительный узел, температуру в доме задаёт другой контроллер. Зато i-1 берёт на себя гидравлику и продлевает жизнь котлу лет на пять.

• Выход на сервопривод , трёхпозиционный (открыть/закрыть).

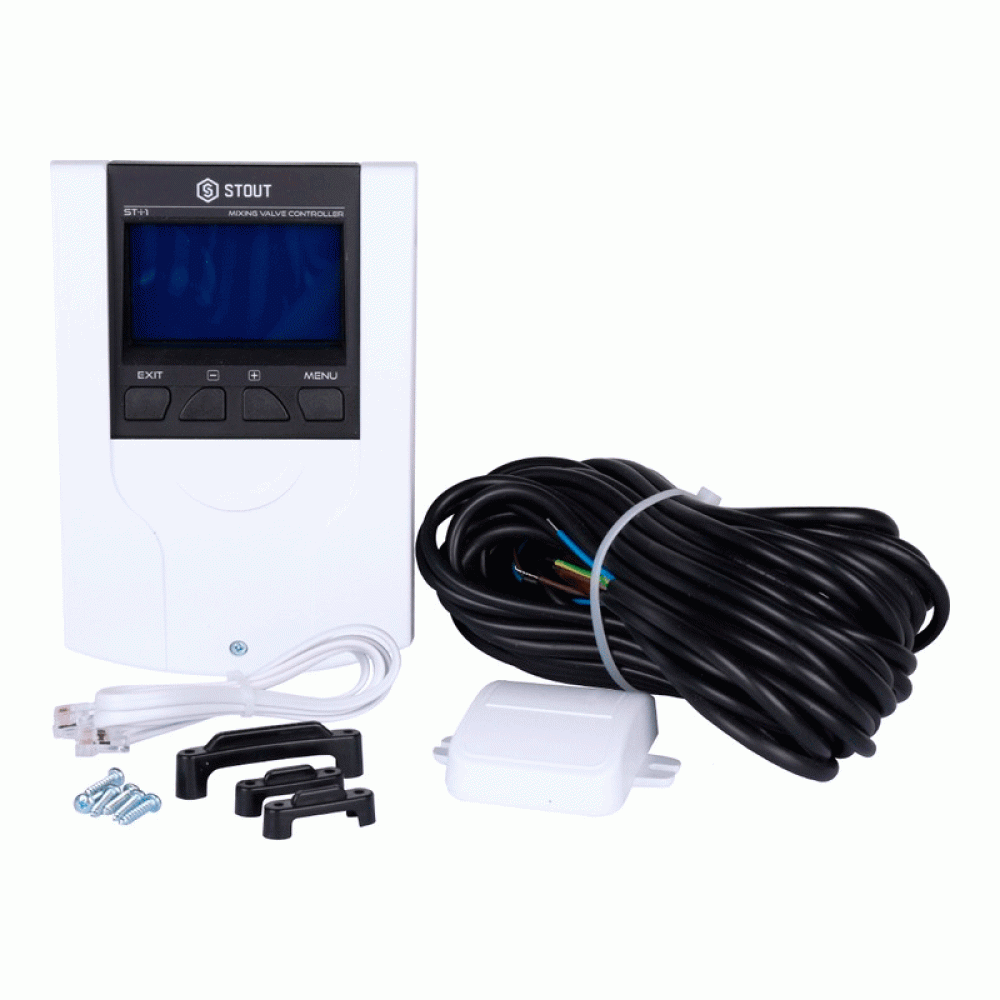

• Датчик обратки , NTC 10 кОм, идёт в комплекте.
• Питание 230 В, реле насоса на 2 А.
