Контроллер точки росы TPW Rehau

Контроллер точки росы TPW от Rehau ставят на системы холодоснабжения. Задача простая — не дать трубам покрыться конденсатом. Когда воздух вокруг холодной трубы слишком влажный, вода оседает на поверхности. Это грозит коррозией металла и порчей изоляции. Устройство отслеживает этот момент.

Принцип работы основан на измерении влажности воздуха методом точки росы. Датчик встроен прямо в корпус из негорючего термопласта. Если влажность подходит к опасной границе, контроллер даёт команду. Переключающий контакт на 1 А и 24 В срабатывает при разнице между температурами включения и выключения от 95% до 5%. Дополнительно идёт аналоговый выход 0...10 В для управления внешними приводами или клапанами.

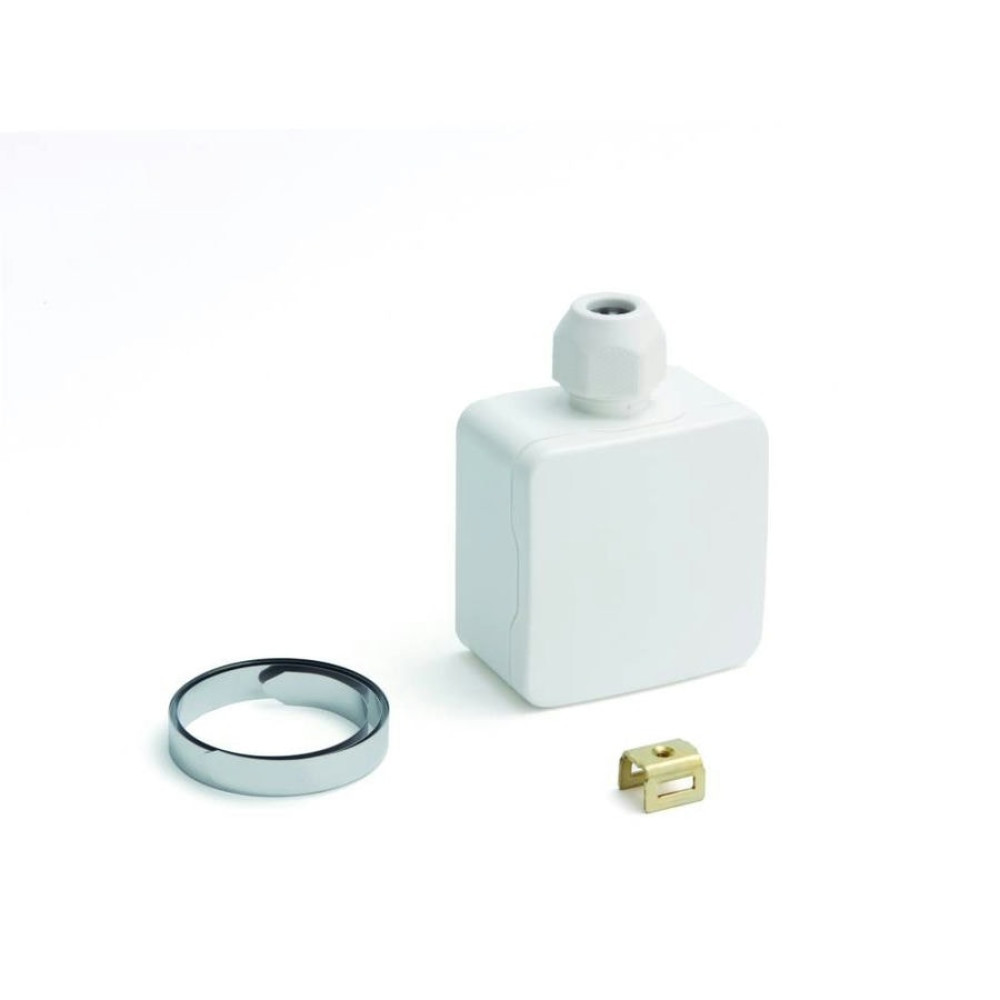

Монтируется прямо на трубу. В комплекте идёт лента, диаметр трубы может быть от 10 до 100 мм. У нас на складе обычно берут этот контроллер, когда хотят защитить чиллеры или фанкойлы от намокания. А новички иногда путают его с обычным термостатом — разница в том, что здесь срабатывание идёт не по температуре, а по влажности. Рабочее напряжение 24 В, длина кабеля 1 метр.

Из практики монтажа

Инженеры jione при подборе советуют ставить его на подающую трубу после теплообменника. Место крепления должно быть чистым и сухим. Ленту затягивают равномерно, чтобы корпус не болтался. Провода подключают к клеммам , полярность указана на корпусе.

• Следите, чтобы датчик не закрывала толстая изоляция , это снизит точность замера влажности.
• Проверяйте настройки гистерезиса перед запуском системы, иначе контроллер будет постоянно щёлкать реле.
