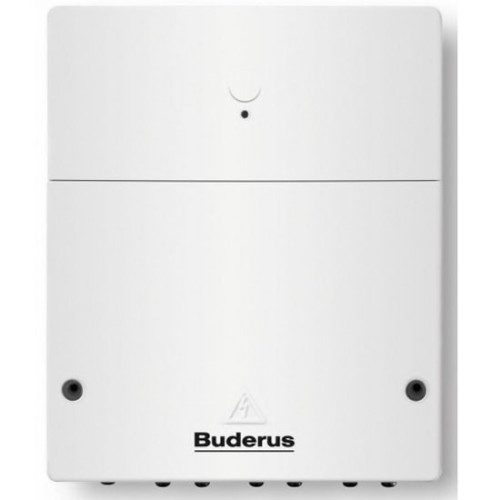

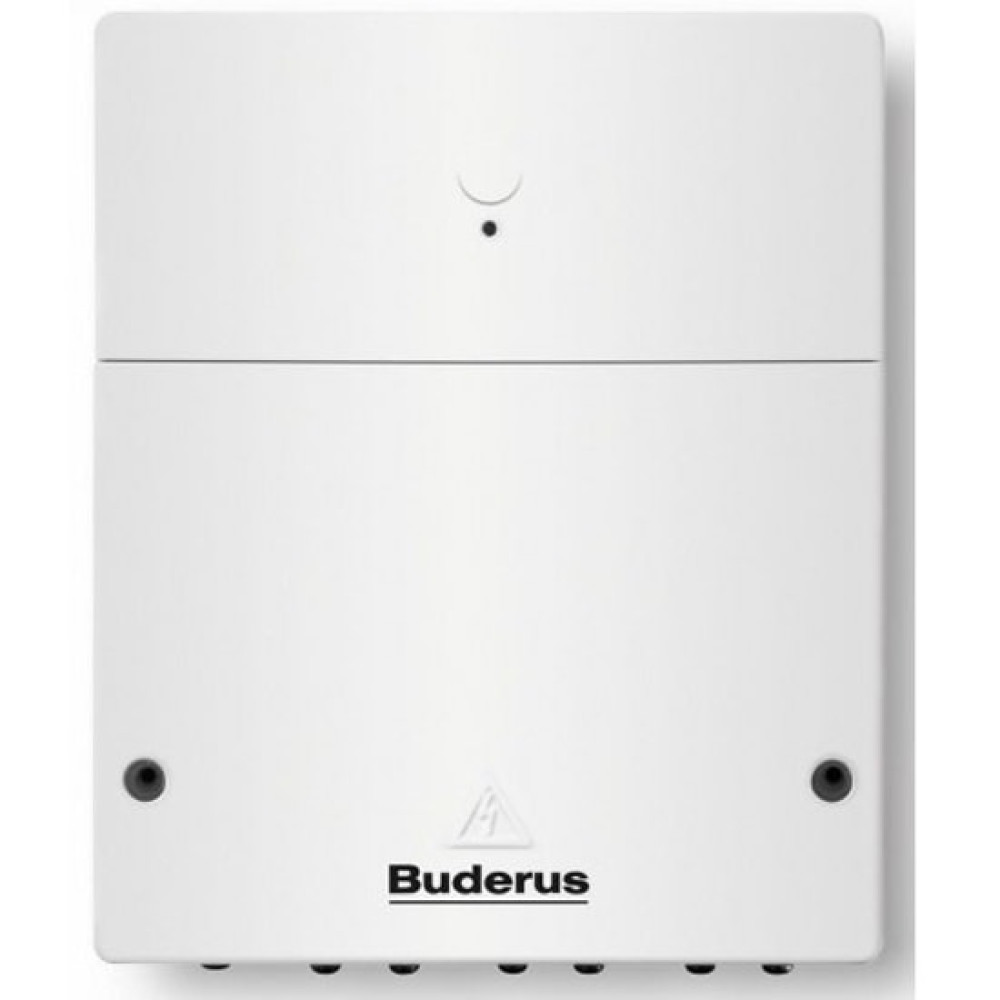

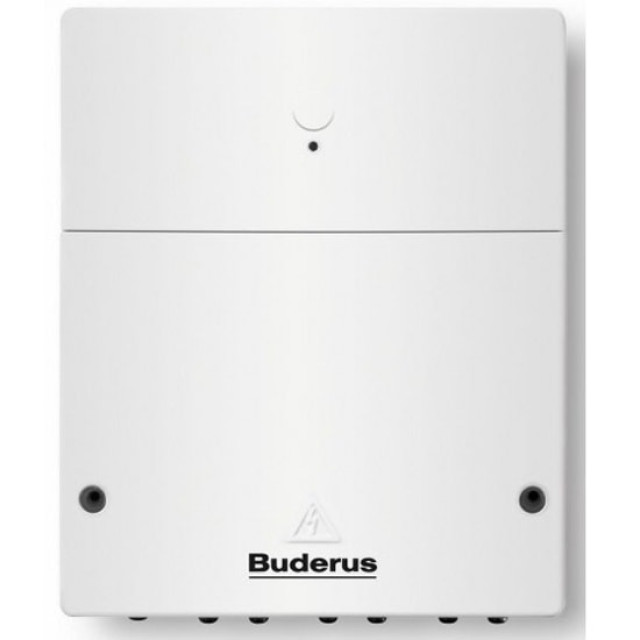

Модуль гелиоконтура Buderus MS100

У нас на складе обычно спрашивают: "А зачем нужен отдельный модуль, если котёл сам греет воду?". Модуль гелиоконтура Buderus MS100 — это не про нагрев от газа. Он берёт тепло от солнечных коллекторов. Подключается к котлам с шиной Logamatic EMS plus. Без него греть воду солнцем на такой системе не получится.

На что обратить внимание

Сам модуль не имеет своего дисплея. Всё управление идёт через пульт RC300 или RC200. На экране этих пультов отображается гидравлическая схема с модулем. Инженеры jione при подборе советуют сразу уточнять версию пульта — старые RC200 не тянут управление солнечным насосом через PWM. А это критично для точной регулировки.

Ещё момент: модуль сам поднимает температуру в баке до 60 °C каждый день. Это для гигиены. Термическая дезинфекция делается перегрузочным или смесительным насосом. Новички часто путают , думают, что дезинфекция идёт через сам модуль. Нет, модуль только даёт команду, а насос ставится внешний.

Какие особенности:

• Сигнал на насос. Модуль управляет солнечным насосом сигналом PWM или 0–10 В. Не просто включает-выключает, а регулирует обороты.
• Диагностика. Выводит сообщения о неисправностях коллекторов. Удобно: не надо лезть на крышу, чтобы понять, что коллектор перегрелся или давление упало.
• Солнечная оптимизация. Автоматика сама решает, когда греть воду, а когда сбрасывать излишки тепла. Без этого летом система быстро перегревается.

А сколько стоит установка? Тут важно: модуль вешается на DIN-рейку внутри шкафа управления. Провода от коллекторов тянутся к нему. Сечение кабеля для датчиков , не меньше 0,75 мм², иначе сигнал теряется на длинных линиях.
