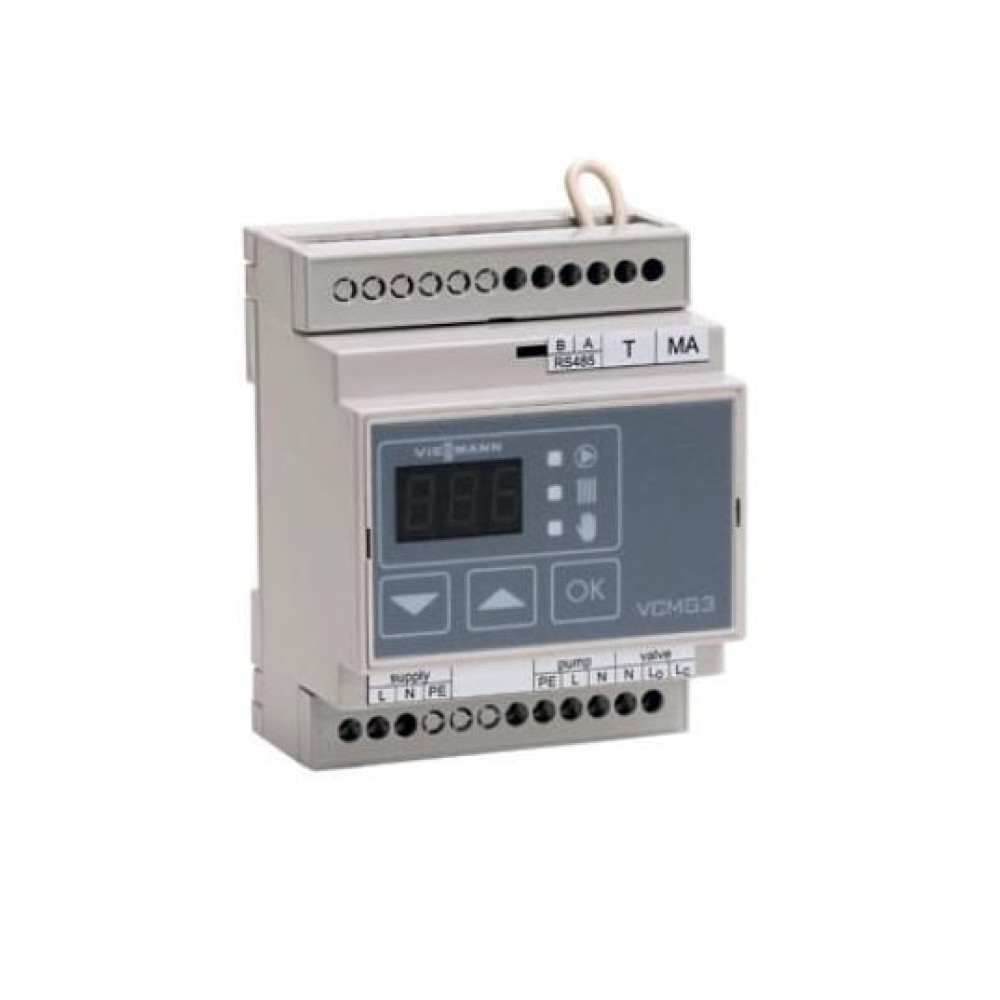

Модуль отопительного контура (RS 485) для электрокотла Viessmann Vitotron (ZK05257)

Модуль отопительного контура Viessmann Vitotron (ZK05257) управляет одним смесительным контуром. В системе можно объединить до восьми таких модулей по шине RS485. Для связи используется обычный кабель UTP cat.5e 4×2 24 AWG. Диапазон температуры теплоносителя настраивается по типу системы: 20–80°C для радиаторов и 20–55°C для тёплого пола.

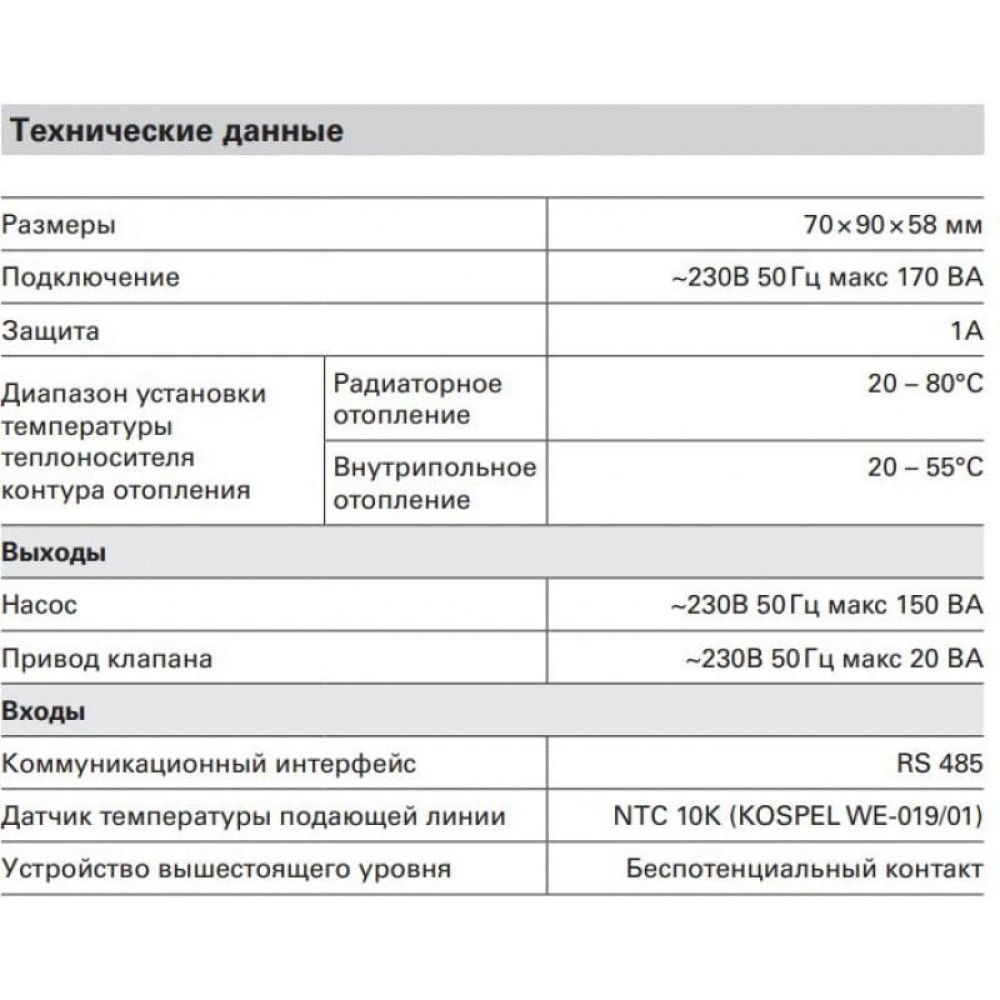

Основные характеристики

• Выход насоса: ~230В 50 Гц, макс. 150 ВА — подходит для стандартных циркуляционных насосов.
• Выход сервопривода: ~230В 50 Гц, макс. 20 ВА — для управления трёхходовым клапаном.
• Вход датчика: подключается внешний датчик температуры теплоносителя (NTC, в комплект не входит).
• Подключение: по шине RS485 к котлу или контроллеру. Модули цепляются последовательно, без дополнительных согласований.
• Корпус: настенный, крепление на DIN-рейку или саморезами. Провода заводятся снизу.

Из практики монтажа

Инженеры jione при подборе советуют проверить длину линии RS485 , при суммарной длине более 100 метров ставят повторитель. Типичная ошибка: новички путают выходы сервопривода и насоса по току. Насос берёт до 150 ВА, сервопривод , до 20 ВА. Если на сервопривод повесить насос, модуль выйдет из строя.

У нас на складе обычно модули отгружаются в индивидуальной упаковке с инструкцией. А прошивка под конкретную схему , стандартная, под радиаторы или тёплый пол. Если нужен другой диапазон температур, меняют настройки с пульта котла.
