Модуль расширения EA1 Viessmann 7452091

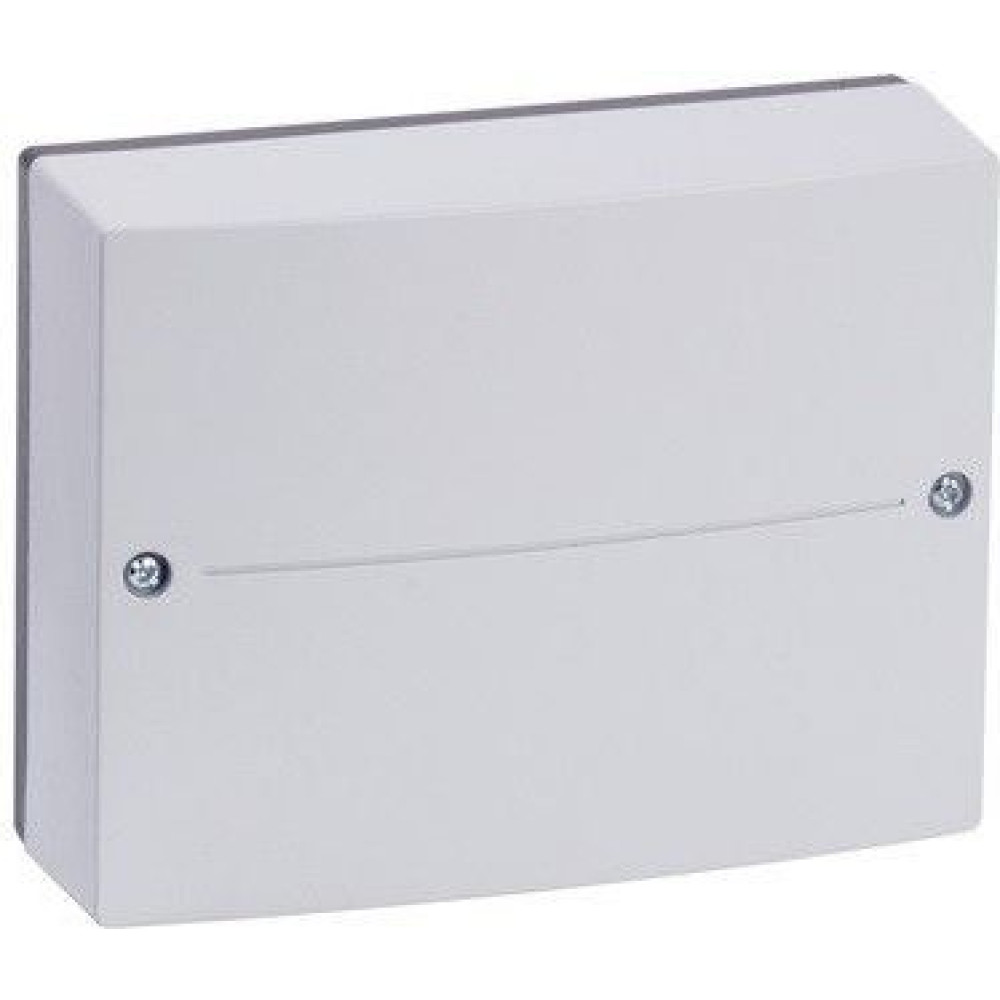

Модуль расширения EA1 Viessmann 7452091 добавляет к котлу до пяти дополнительных функций. Устройство в корпусе для настенного монтажа подключается к автоматике и расширяет её возможности.

На корпусе есть аналоговый вход 0-10 В, два цифровых входа и переключающий выход на реле с переключающим контактом. Аналоговый вход используют для датчиков температуры или давления. Цифровые входы подключают к внешним сигналам — например, от пожарной сигнализации. Релейный выход управляет насосом или задвижкой.

У нас на складе обычно берут этот модуль, когда нужно привязать котёл к системе диспетчеризации. Инженеры jione при подборе советуют проверять совместимость с версией контроллера. Новички путают входы: аналоговый и цифровые — их нельзя менять местами.

А что будет, если подать 24 В на аналоговый вход? Сгорит входная цепь.

• Питание: 24 В постоянного тока
• Выход реле: 250 В, 2 А
• Температура эксплуатации: 0...50 °C
• Степень защиты: IP20
