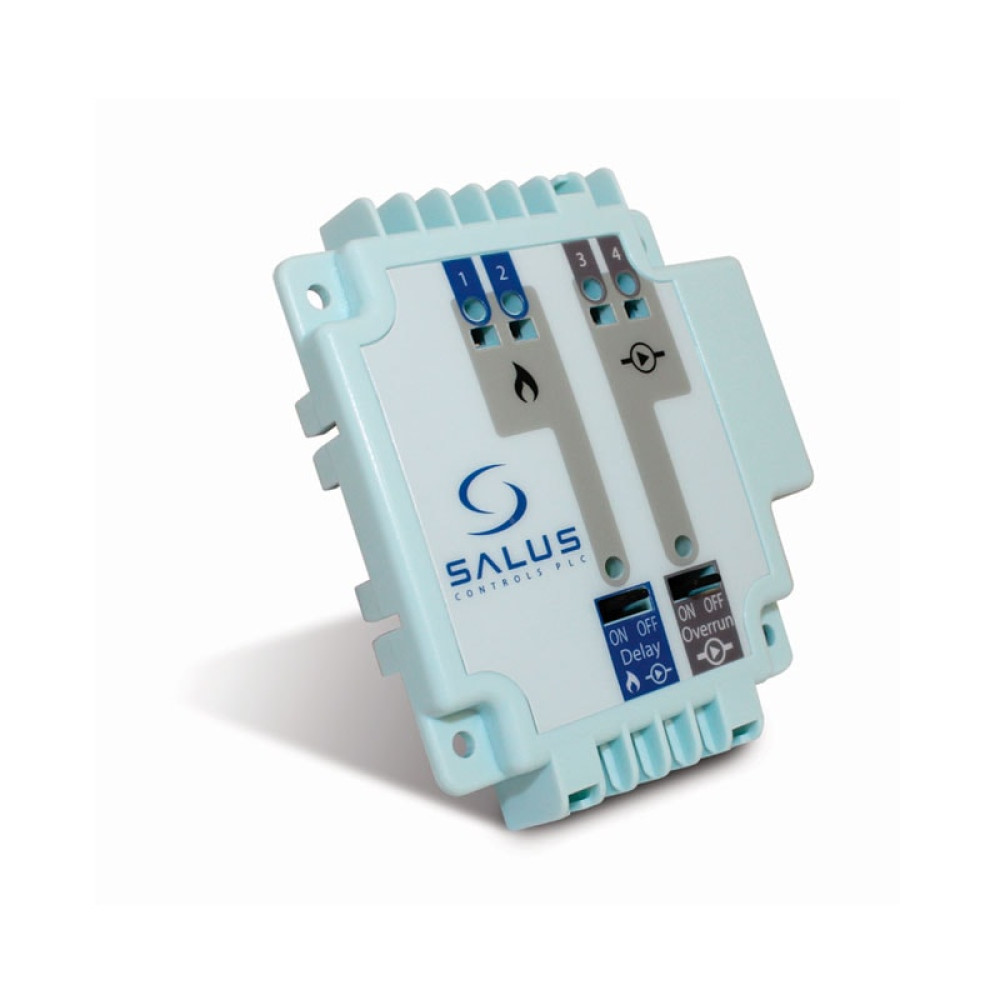

Модуль управления котлом и насосом Salus для центра коммутации KL06
Описание
Модуль управления котлом и насосом Salus подключается к центральному коммутатору KL06. У нас на складе обычно берут его, когда нужно связать котел и циркуляционный насос в единую логику. Задача — избежать ручного переключения режимов.
В основе стоит релейный выход на 10 А. Этого хватает для большинства бытовых насосов до 250 Вт. Контакты нормально разомкнутые — подключаете котел к клеммам «C» и «NO», насос к «C» и «NC». Типичная ошибка новичков: путают, что при отключении котла насос должен работать на остывание, а не стоять. Salus это решает автоматически , задержка отключения насоса настраивается перемычками на плате.
Монтаж модуля , два винта на DIN-рейку в щитке. Провода зажимаются клеммниками под отвертку. Длина кабеля от котла до модуля не должна превышать 10 метров, иначе возможны ложные срабатывания. Инженеры jione при подборе советуют ставить этот модуль, когда у котла нет своего насосного выхода или он занят под другой контур.
- Питание модуля , от самого котла (24 В или 230 В в зависимости от версии). Отдельный блок не нужен.
- Температура работы , от -10 до +50 °C. Для неотапливаемого чердака не подойдет.
- Габариты , 90×52×58 мм. Влезает в любой щиток на 4 модуля.
