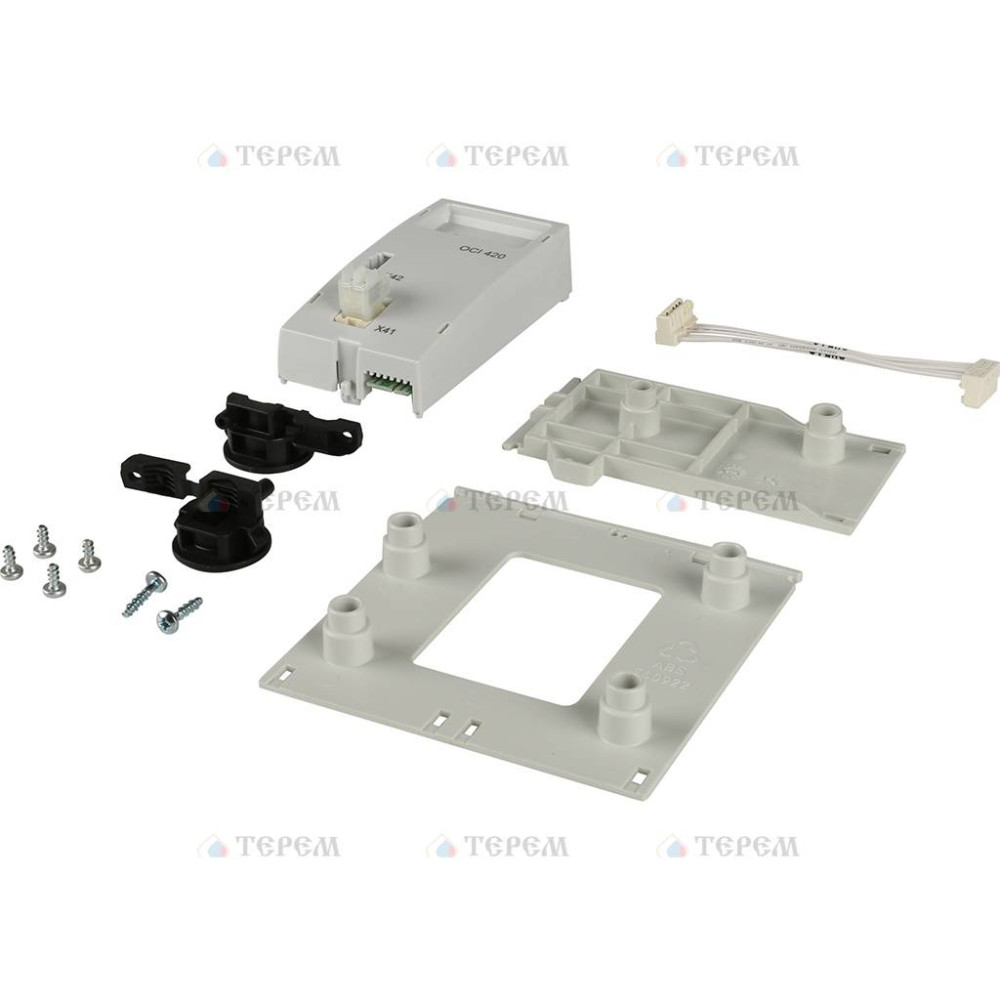

OCI 420 — Интерфейсная плата Baxi для RVA 46 или RVA 47 арт. KHG71407801-

Интерфейсная плата OCI 420 соединяет котлы POWER HT с климатическими регуляторами RVA 46 и RVA 47. Без неё управление погодозависимой автоматикой не запустится. Модель арт. KHG71407801- — это версия под конкретный тип регулятора, не путайте с KHG71407811- или KHG71407821-.

Климатические регуляторы RVA 46 и RVA 47 поставляются отдельно. Плата OCI 420 монтируется в разъём на плате управления котла. Наши инженеры при установке сначала проверяют совместимость прошивок — если версия регулятора старая, плата может не определиться.

Из практики монтажа

При подключении RVA 47 через OCI 420 на котлах POWER HT 1.450,1.1500 кабель шины eBUS подключается к клеммам 1 и 2 на плате. Ошибка новичков , путают полярность, хотя на eBUS это не критично. Зато на старых версиях RVA 46 контакт 3 (земля) обязателен, иначе связь теряется.

Что ещё проверяем:

• Версия прошивки котла , для POWER HT нужно обновление не ниже 3.0.
• Длина кабеля до регулятора , не более 100 метров витой пары, иначе помехи.
• Настройка DIP-переключателей , на OCI 420 их два: один для адреса, второй для режима.
• Совместимость с другими платами , если уже стоит OCI 422, OCI 420 не нужна.

К нам её берут под замену сгоревшей платы или при дооснащении старой системы отопления. Цена , 10000 ₽, оригинал Baxi.
