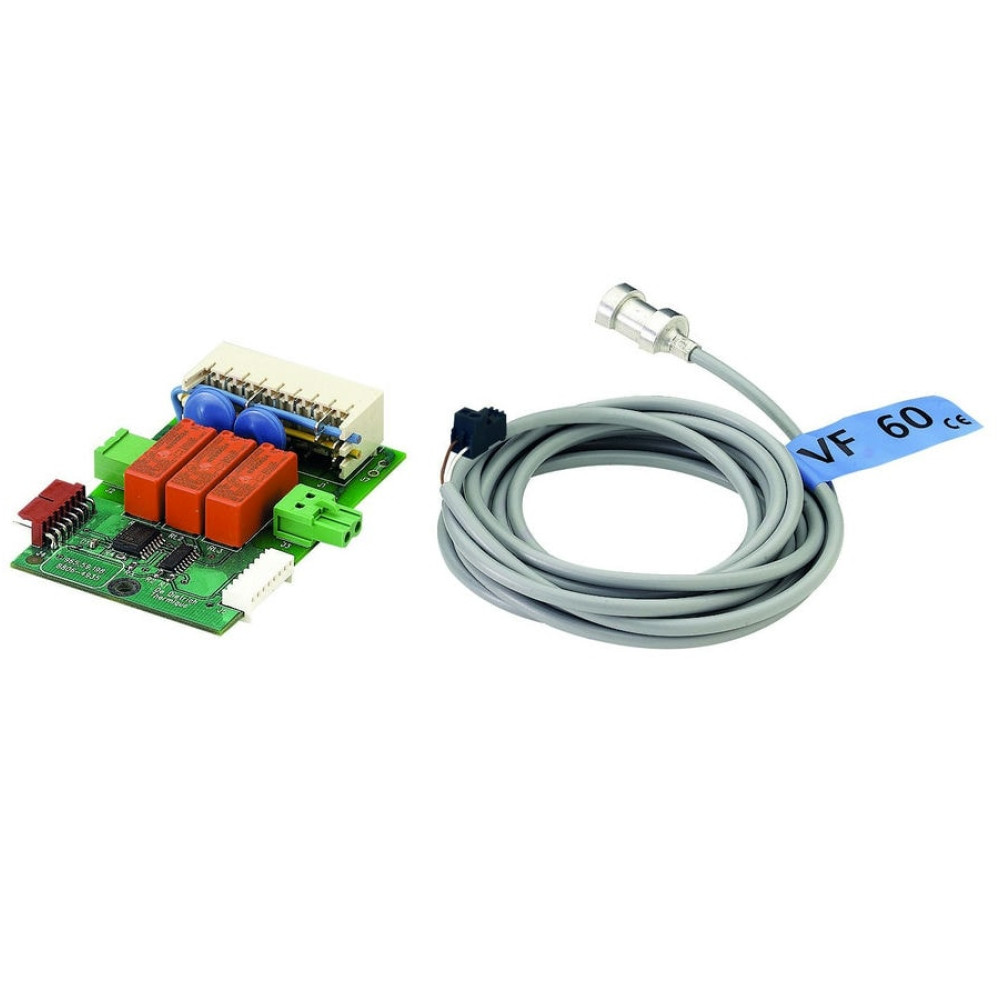

Плата и датчик для 1 смесительного контура FM48 De Dietrich арт. 85757743

Плата FM48 управляет работой трёхходового смесителя. К ней подключается серводвигатель с двумя направлениями вращения — электромеханический или термический. Смесительный контур вместе с циркуляционным насосом программируется отдельно от основного котла. Это даёт гибкость настройки температуры в конкретной зоне.

Из практики монтажа

У нас на складе обычно берут FM48, когда нужно добавить второй или третий контур. Инженеры jione при подборе советуют сразу проверять совместимость с панелью управления. Для Diematic-m3 кроме датчика AD 199 можно установить до двух таких плат. В панель K3 плата ставится совместно с AD 220 — это для котлов С 230 ECO K3 в каскаде.

Новички путают: FM48 не заменяет основную плату котла, а расширяет её. Она идёт в дополнение к штатной автоматике. Без неё смесительный контур не получится настроить независимо , придётся ставить внешний контроллер.

• Совместимость , подходит для Diematic-m3 и K3. В K3 нужен ещё AD 220 для первого контура.
• Подключение , рассчитана на 2-позиционный сервопривод с реверсом. Не подходит для аналоговых 0-10 В.
• Настройка , контур программируется через меню панели. Задаётся температура подачи и график.
• Документация , в комплекте нет датчика AD 199, его заказывают отдельно.
