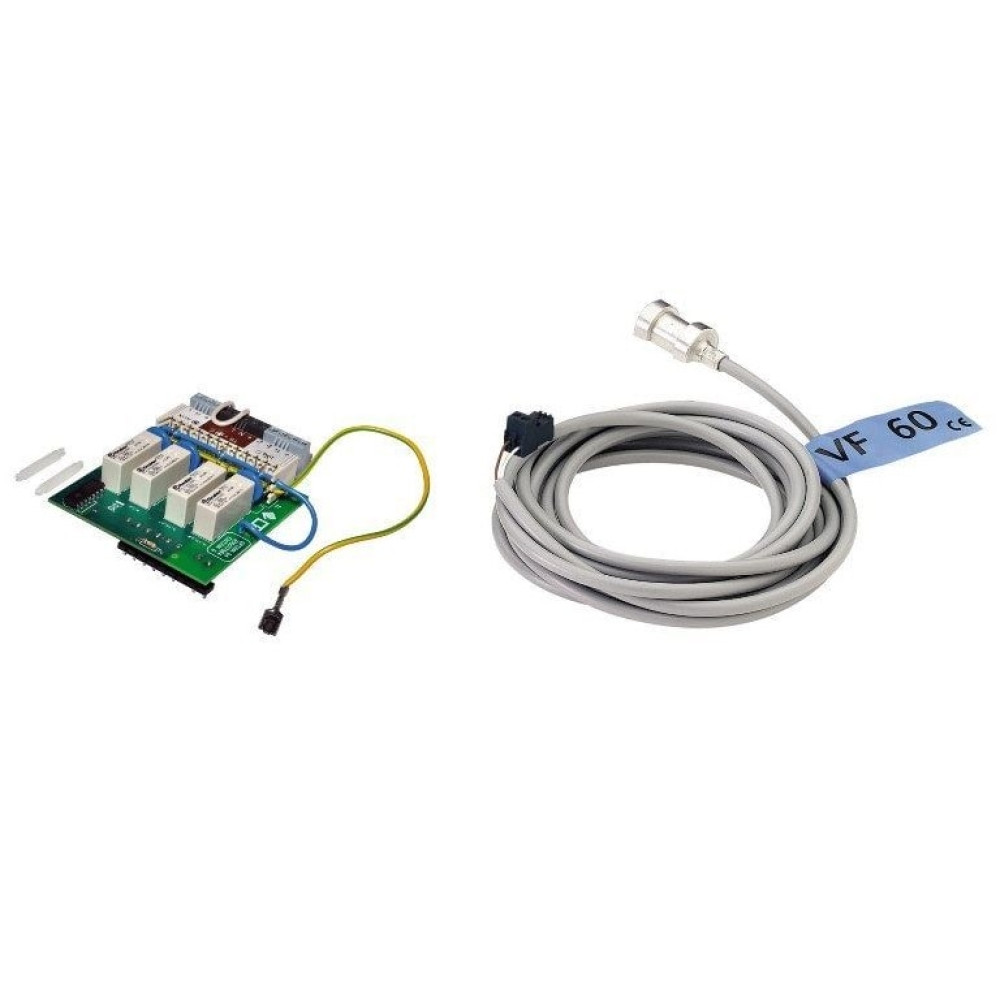

Плата и датчик для смесительного контура De Dietrich AD 249 арт. 100013304

Плата и датчик для смесительного контура De Dietrich AD 249 арт. 100013304 — это блок, который управляет серводвигателем трехходового смесителя. Без него не получится настроить погодозависимое регулирование на дополнительном контуре. Штатно в котлах De Dietrich эта плата ставится в боковой отсек панели Diematic iSystem. Подключается через штекерные разъёмы, никакой пайки.

Из практики монтажа

У нас на складе обычно берут этот комплект, когда нужно добавить теплый пол к радиаторной системе. Главное — в Diematic iSystem можно установить только одну такую плату. Если попытаться воткнуть вторую, блок управления выдаст ошибку. Инженеры jione при подборе советуют сразу проверять версию прошивки панели , на старых ревизиях плата может не определиться.

А типичная ошибка новичков , путают эту плату с модулем для ГВС. AD 249 работает именно со смесительным контуром, где стоит трехходовой кран. Датчик идёт в комплекте, его крепят на подающую трубу после смесителя.

• Совместимость: Только с Diematic iSystem. Другие панели управления не поддерживают эту плату.
• Монтаж: Плата фиксируется в боковом отсеке, датчик , на трубу хомутом. Длина кабеля датчика около 1,5 метра.
• Проверка: После установки в меню котла появляется пункт «смесительный контур». Если нет , проверьте контакт в разъёме.
• Ограничение: Один комплект на один дополнительный контур. Для двух контуров нужно другое оборудование.
