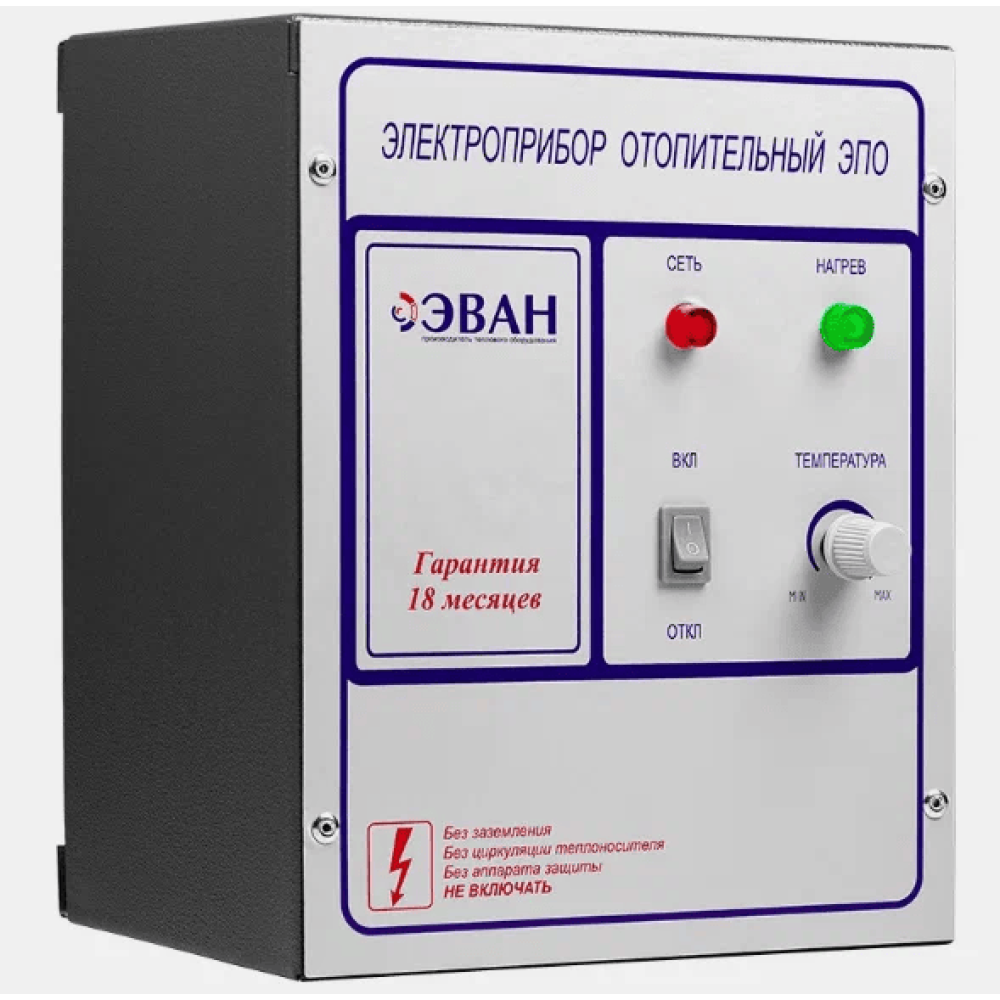

Пульт управления ЭВАН ЭПО-М1-4 одноступенчатый

Пульт управления ЭВАН ЭПО-М1-4 одноступенчатый работает от сети 220 В. Внутри корпуса смонтирована аппаратура управления и сигнализации. Снаружи выведены два шнура: один с контактами датчика терморегулятора, второй — с контактами красного цвета для температурного реле.

По нашему опыту установки, новички часто путают, куда подключать внешний датчик температуры воздуха. В этом пульте для него предусмотрен винтовой зажим "Датчик температуры воздуха" (разъем Х1). Ещё есть зажим для вводного кабеля питания и проводов подключения котла.

Основные моменты при работе с устройством:

• Пульт рассчитан на одноступенчатое управление — подходит для стандартных котлов без каскадной схемы.
• Винтовые зажимы позволяют надёжно фиксировать провода сечением до 2,5 мм².
• Корпус выполнен из ударопрочного пластика, устойчивого к бытовым вибрациям.
• Длина выведенных шнуров , около 1,5 м, этого хватает для монтажа в щитке рядом с котлом.
• Сигнализация на лицевой панели информирует о включении нагрева и аварийных режимах.
• Температурное реле подключается через красные контакты , это стандартная цветовая маркировка для цепей безопасности.
• Пульт совместим с котлами ЭВАН серии ЭПО и другими моделями с аналогичными параметрами управления.

А что делать, если нужно управлять двумя ступенями мощности? Тогда смотрят на версию ЭПО-М1-2. Этот же вариант , строго для одноступенчатых котлов.
