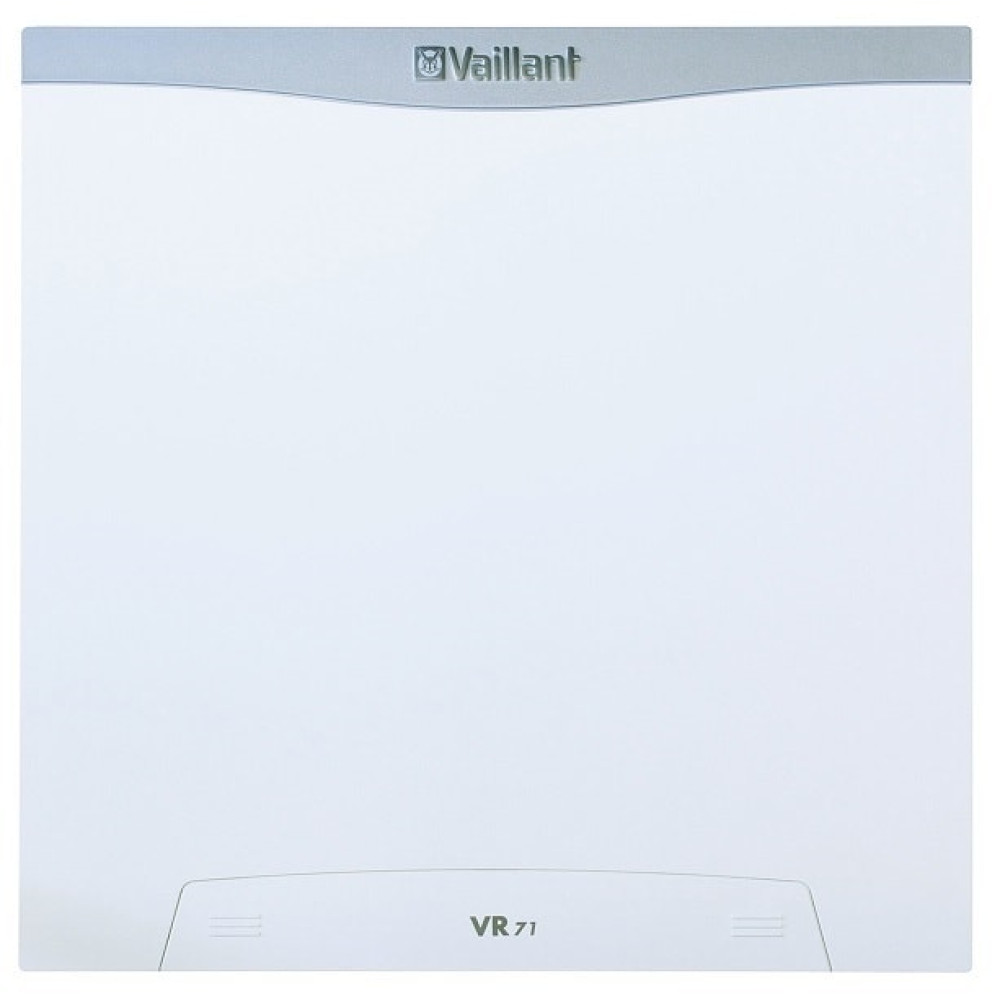

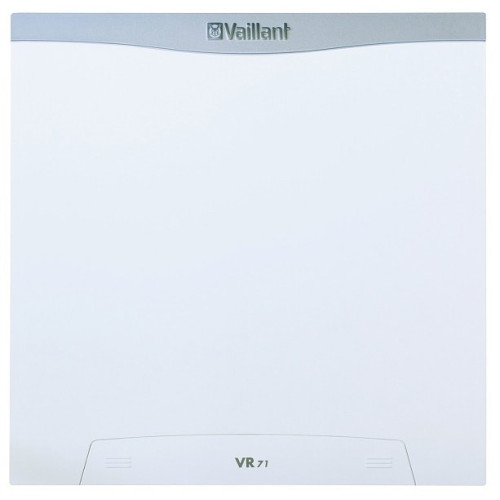

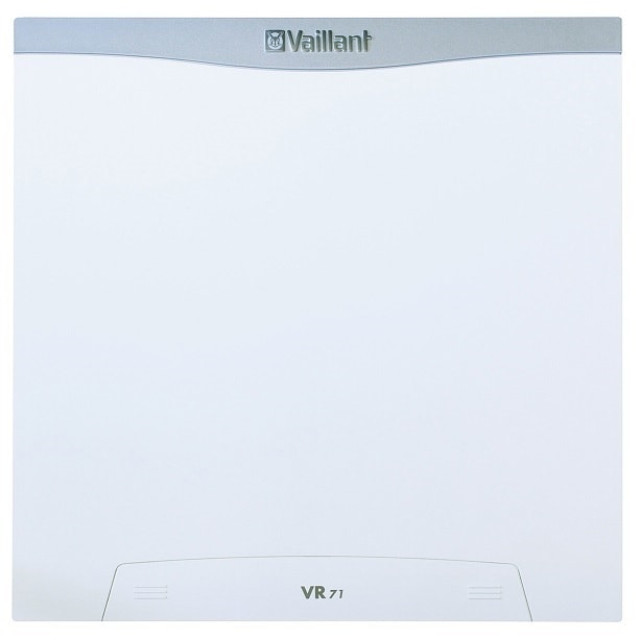

Смесительный модуль Vaillant VR 71 арт. 0020184848

Смесительный модуль VR 71 подключается к регуляторам Vaillant multiMATIC VRC 700/4, VRC 700/5 и VRC 700/6. Без него контроллер не сможет управлять несколькими отопительными контурами. Инженеры jione при подборе советуют сразу проверять версию регулятора — для VRC 700/4 есть ограничение: максимум три смесительных контура плюс приготовление горячей воды и рециркуляция.

Внутри стоит интерфейс eBus для обмена данными с автоматикой котла. Это стандартный протокол Vaillant, он же используется для связи с комнатными термостатами и погодозависимой автоматикой. Новички часто путают — модуль не заменяет штатную плату котла, а только расширяет возможности внешнего регулятора.

А что с гелиосистемой? Модуль поддерживает управление солнечным контуром и буферной ёмкостью allSTOR VPS/3-7. Если в проекте стоит каскад насосных групп aguaFLOW exclusive, VR 71 тоже с ними работает.

• eBus , двухпроводная шина для подключения к контроллеру и внешним датчикам. Провода не путать полярностью, иначе модуль не стартует.
• Совместимость , подходит к регуляторам VRC 700/4, VRC 700/5, VRC 700/6. На более старые версии не встанет.
• Конфигурация , на VRC 700/4 даёт до трёх смесительных контуров, на VRC 700/5 и VRC 700/6 , до шести.
• Гелиоконтур , модуль умеет управлять циркуляционным насосом солнечного коллектора и контролировать температуру в буферной ёмкости.
• Рециркуляция ГВС , можно подключить насос рециркуляции горячей воды, чтобы кран сразу давал тёплую воду.

Монтаж модуля делается в щит автоматики или рядом с котлом. Разъём eBus подписан, ошибиться сложно. Перед включением выставляют адрес контура на DIP-переключателях , без этого регулятор не увидит модуль.
