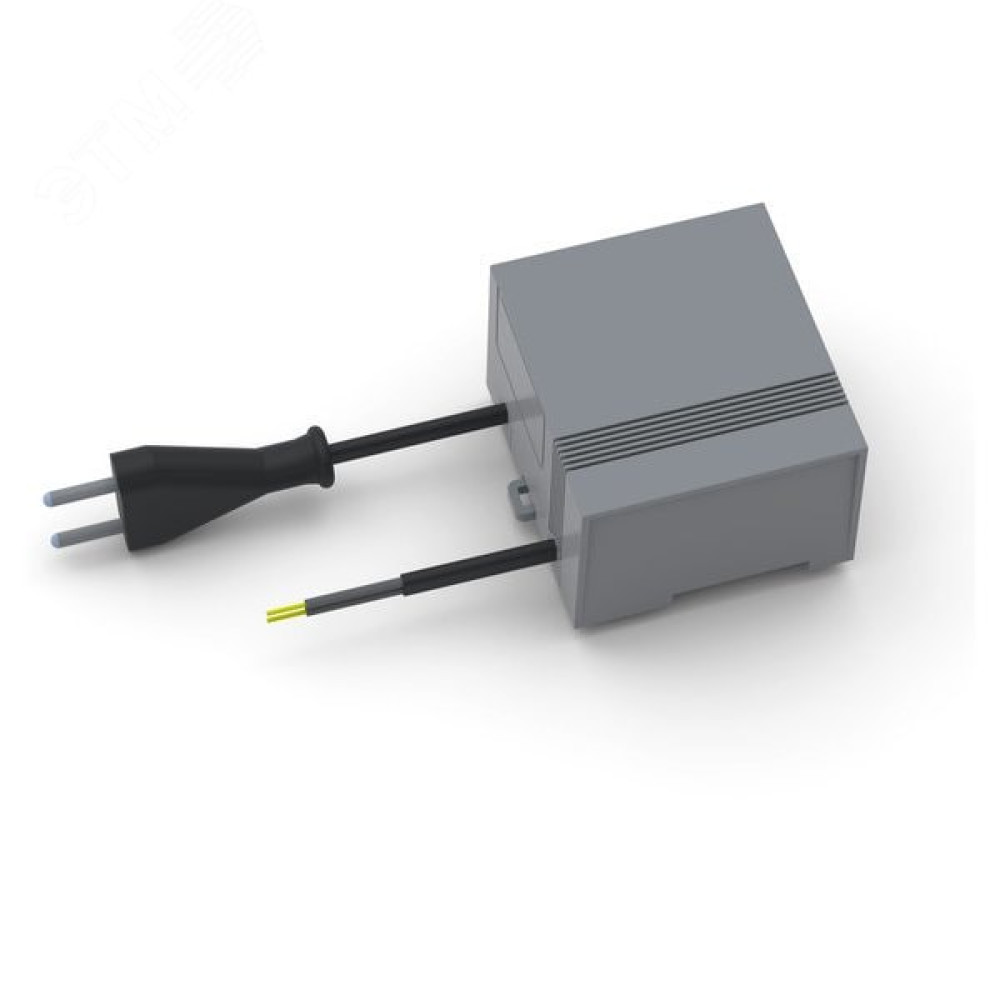

Тороидальный трансформатор REHAU, 24 В

Тороидальный трансформатор REHAU 434009 питает автоматику систем отопления: контроллеры, приводы клапанов, управляющие модули. По нашему опыту установки, его чаще всего берут на замену сгоревшему блоку питания в шкафу управления тёплым полом или в коллекторной группе. Выходное напряжение 24 В переменного тока обеспечивает совместимость с управляющими модулями Rehau.

Почему тороид, а не обычный трансформатор

Гудит — почти нет. Тороидальная геометрия обмотки резко снижает рассеяние магнитного поля, из-за чего трансформатор слабее нагревается в щите и не мешает акустически даже в жилых помещениях, где шкаф управления тёплым полом стоит у входной группы. Зато крепить его сложнее, чем стандартный Ш-образный: монтаж только через центральное отверстие на шпильку, и об этом лучше подумать до сборки щита.

Правила подключения

Главная ошибка при подключении — путаница обмоток. Первичная принимает 220 В / 50 Гц, вторичная отдаёт 24 В. Перепутать их значит сжечь трансформатор в первую же секунду. Перед пуском проверьте суммарный ток всех подключённых устройств: он не должен превышать паспортного значения вторичной обмотки.

• Выходное напряжение: 24 В переменного тока
• Первичная обмотка: 220 В, 50 Гц
• Тип: тороидальный (низкий уровень шума и нагрева)
• Совместим с модулями и приводами Rehau
• Крепление через центральное отверстие, шпилька
